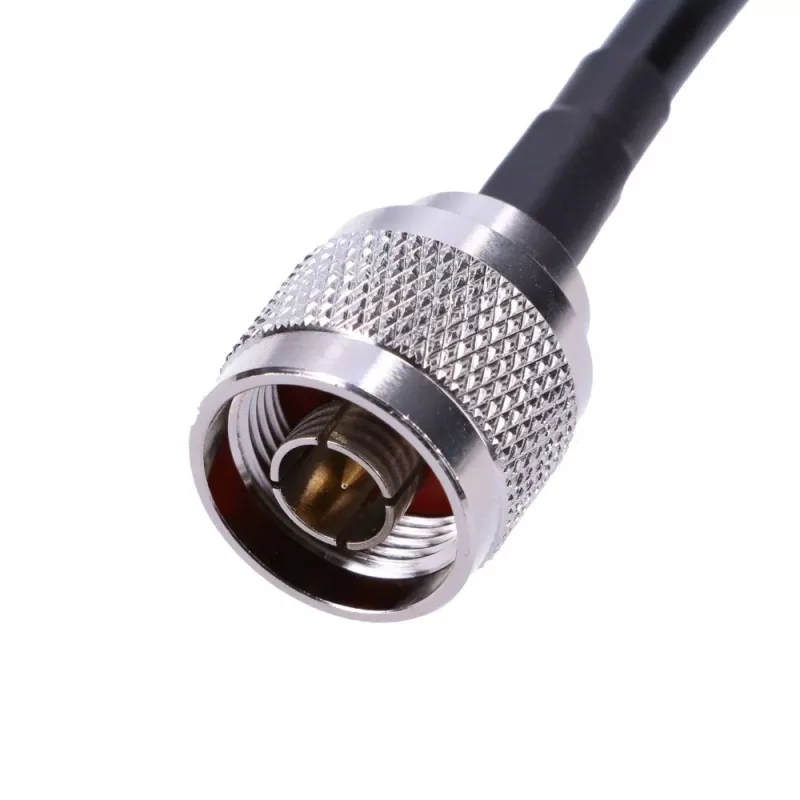

Pigtail N-Male/N-Male RF240 0,5 m

Profesionalams, kuriems kiekvienas decibelas yra svarbus: trumpas 0,5 m RF240 (LMR-240 analogas) koaksialinis perėjimas su N-Male jungtimis iš abiejų galų užtikrina patikimą 50 omų varžos suderinimą ir minimalius signalo nuostolius. Šis pigtail kabelis yra suprojektuotas taip, kad išlaikytų signalo vientisumą net ir tankiose instaliacijose, kur kiekvienas centimetras ir kiekvienas dB yra svarbus.

Kodėl verta rinktis

• RF240 kabelis su vientisu variniu vidiniu laidininku ir dvigubu ekranavimu (aliuminio folija + alavuoto vario pynė) – signalas išlieka švarus ir stabilus.
• N-Male jungtys abiejuose galuose, preciziškai apdirbtos, užtikrina žemą VSWR (< 1,3:1) ir minimalų atspindį.
• 50 omų varža, suderinta su standartine RF įranga, užtikrina maksimalų galios perdavimą.
• Platus dažnių diapazonas nuo DC iki 6 GHz – tinka Wi-Fi, korinio ryšio, GPS ir kitoms sistemoms.
• Trumpas 0,5 m ilgis sumažina kabelio nuostolius ir suteikia lankstumo kompaktiškose instaliacijose.
• Patvarus PE apvalkalas, atsparus temperatūrai nuo -40 °C iki +85 °C, tinka naudoti patalpose ir apsaugotose lauko vietose.
• Atitinka RoHS reikalavimus.

Techninės specifikacijos

• Kabelio tipas: RF240 (LMR-240 analogas)
• 1 jungtis: N-Male
• 2 jungtis: N-Male
• Kabelio ilgis: 0,5 m
• Varža: 50 omų
• Dažnių diapazonas: DC–6 GHz
• Išorinis skersmuo: 6,1 mm
• Vidinis laidininkas: vientisas varis
• Dielektrikas: putų polietilenas (FPE)
• Ekranavimas: dvigubas (aliuminio folija + alavuoto vario pynė)
• Apvalkalo medžiaga: PE (polietilenas)
• Silpninimas @ 1 GHz / 100 m: 20,3 dB
• Silpninimas @ 2,4 GHz / 100 m: 32,5 dB
• Silpninimas @ 5,8 GHz / 100 m: 51,8 dB
• VSWR: < 1,3:1
• Darbinė temperatūra: -40 °C iki +85 °C
• Minimalus lenkimo spindulys: 25,4 mm
• Galios perdavimas @ 1 GHz: 200 W
• Atitinka RoHS: taip

Kam tinka

Tinklo inžinieriams, belaidžių ryšių technikams ir rimtiems entuziastams, kuriems reikia patikimų RF jungčių. Idealiai tinka Wi-Fi, korinio ryšio, GPS ir bendroms antenų sistemoms, kur erdvė ribota, o našumas yra kritinis.

Kaip naudoti

Sujunkite N tipo įrenginius, pavyzdžiui, skydinę anteną su korinio ryšio modemu arba prailginkite Wi-Fi prieigos tašką. Dėl trumpo ilgio šis pigtail kabelis puikiai tinka ten, kur reikia lanksčiai sujungti du N tipo įrenginius nedideliu atstumu.

Patarimai: venkite staigių užlenkimų, mažesnių nei minimalus lenkimo spindulys (25,4 mm), ir saugokite jungtis nuo nešvarumų. Jei naudojate lauke, būtinai apsaugokite nuo drėgmės. Reguliariai patikrinkite jungčių tvirtumą, kad išvengtumėte signalo praradimo.
