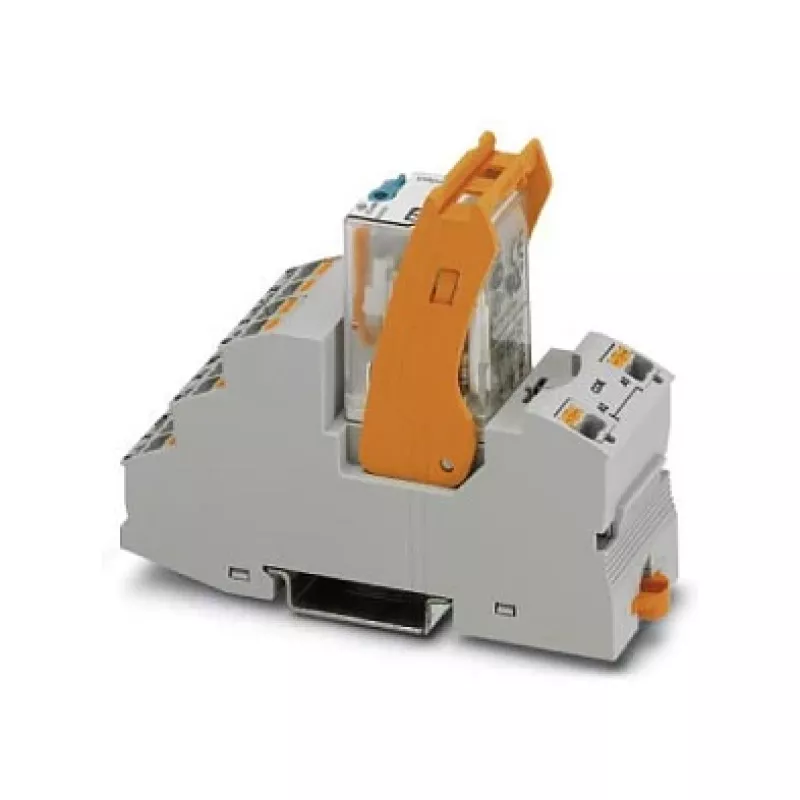

Phoenix Contact RIF-2-RPT-LDP-24DC/4X21 Relės modulis, 4PDT, 24V DC, 6A, 31mm

Kai kiekvienas milimetras DIN bėgio yra svarbus, o patikimumas – ne derybų objektas, Phoenix Contact RIF-2-RPT-LDP-24DC/4X21 yra sprendimas, kurį verta įvertinti. Šis kompaktiškas relės modulis su keturiais nepriklausomais perjungimo kontaktais užtikrina stabilų veikimą valdymo spintose ir pramoninėje automatikoje, kur reikia aiškaus signalo izoliavimo ir patikimo perjungimo.

Privalumai jūsų sistemai

• 4PDT kontaktų konfigūracija (4 perjungimo kontaktai) – lankstus grandinių valdymas
• 24 V DC ritės įtampa ir 6 A perjungimo galia esant 250 V AC/DC
• Push-in jungtys – greitas ir įrankių nereikalaujantis prijungimas
• LED indikatorius – aiškus ritės būsenos signalas
• Montavimas ant DIN bėgio ir IP20 apsauga nuo prisilietimo
• Platus darbinės temperatūros diapazonas nuo -40 °C iki 70 °C

Kam tinka šis modulis

Šis relės modulis yra idealus pasirinkimas PLC sąsajoms, signalų izoliacijai ir valdymo grandinių perjungimui pramoninėse sistemose. Dėl kompaktiško 31 mm pločio jis taupo vietą bėgyje, o push-in technologija pagreitina montavimą – pakanka įkišti laidą, ir jungtis užfiksuota. Integruotas testavimo mygtukas ir mechaninė fiksacija leidžia rankiniu būdu valdyti relę paleidimo ar diagnostikos metu, o žalias LED aiškiai rodo ritės įtampą.

Pagrindinės specifikacijos

• Ritės įtampa: 24 V DC
• Kontaktų konfigūracija: 4 perjungimo (4PDT)
• Maksimali perjungimo srovė: 6 A
• Maksimali perjungimo įtampa: 250 V AC/DC
• Kontaktų medžiaga: AgNi
• Jungtys: Push-in gnybtai
• Montavimas: 35 mm DIN bėgis (EN 60715)
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -40 °C iki 70 °C
• Mechaninis tarnavimo laikas: 2 x 10^7 perjungimų
• Elektrinis tarnavimo laikas: 1 x 10^5 perjungimų (6 A, 250 V AC)
• Izoliacija: bazinė izoliacija, bandymo įtampa 4 kV AC (ritė/kontaktas)
• Taršos laipsnis: 2, viršįtampio kategorija III
• Sertifikatai: CE, EAC, UL, cULus
• Plotis: 31 mm

Kaip naudoti

Modulis montuojamas ant 35 mm DIN bėgio, laidai jungiami į push-in gnybtus – tinka standūs arba su užspaudžiamais antgaliais laidai. Prieš įjungiant įtampą, rekomenduojama patikrinti, ar ritės įtampa atitinka 24 V DC, o kontaktų apkrova neviršija 6 A. Naudojant testavimo mygtuką, galima patikrinti kontaktų veikimą be išorinio signalo.

Įžvalgos

Phoenix Contact RIF-2-RPT-LDP-24DC/4X21 yra patikimas ir ilgaamžis sprendimas, kuris sumažina montavimo laiką ir padidina sistemos efektyvumą. Dėl savo kompaktiškumo ir aiškios diagnostikos jis puikiai tinka šiuolaikinėms valdymo sistemoms.
