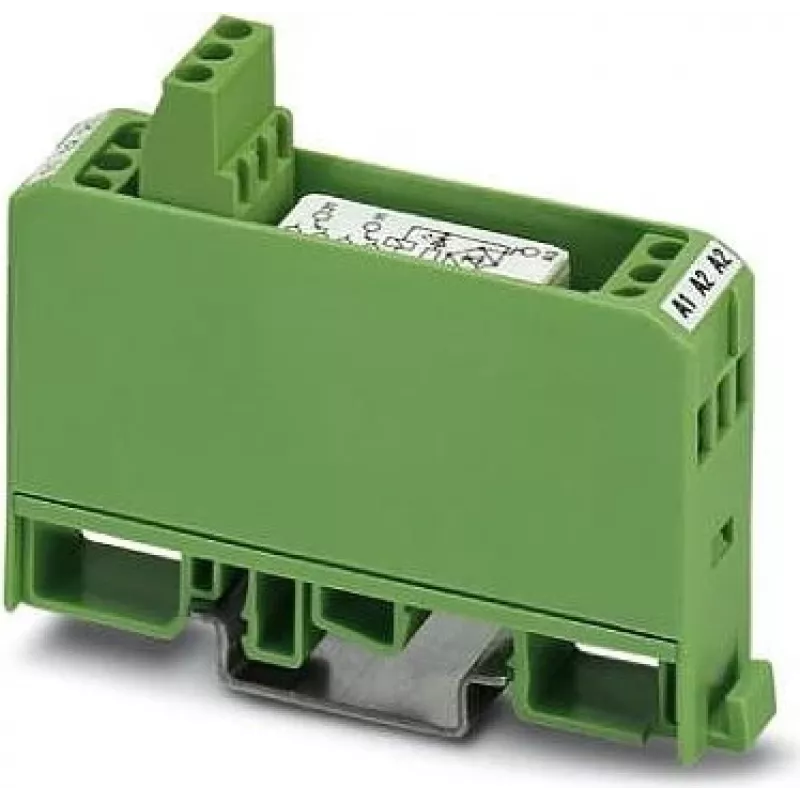

Phoenix Contact EMG 17-REL/KSR-24/21-21-LC relių modulis 2940391

Automatikos inžinieriams, kuriems reikia patikimai padauginti valdymo signalus ir taupyti vietą spintose, skirtas Phoenix Contact EMG 17-REL/KSR-24/21-21-LC relių modulis su dvigubais perjungiamaisiais kontaktais. Šis 17,5 mm pločio modulis sujungia miniatiūrinę galios relę, LED būsenos indikaciją ir varžtinius gnybtus, todėl tinka DIN bėgių montavimui ten, kur svarbus aiškumas ir ilgaamžiškumas.

Privalumai profesionalams

• Du perjungiamieji kontaktai (DPDT) leidžia valdyti du nepriklausomus signalus vienu moduliu
• 24 V DC ritė su LED indikatoriumi – būseną matysite iš karto
• Kompaktiškas 17,5 mm korpusas taupo vietą užimtose DIN bėgėse
• Varžtinė jungtis užtikrina patikimą laidų prisukimą pramoninėje aplinkoje
• 4 kV izoliacijos įtampa tarp įėjimo ir išėjimo didina saugumą

Kaip naudoti kasdien

Modulį pritvirtinkite prie standartinės DIN bėgės ir prie ritės gnybtų prijunkite 24 V DC valdymo signalą. Įjungus relę, užsidega LED indikatorius, todėl būseną matysite vienu žvilgsniu. Du perjungiamieji kontaktai gali perjungti iki 6 A esant 250 V AC/DC – tinka valdyti kontaktorius, vožtuvus ar signalines lempas. Poliamido korpusas užtikrina IP20 apsaugą, tinkamą valdymo spintoms ir skirstymo lentoms. Darbinė temperatūra nuo -20 °C iki 50 °C – modulis patikimai veikia įprastomis pramoninėmis sąlygomis.

Techninės specifikacijos

• Įėjimo įtampa: 24 V DC
• Išėjimo kontaktai: 2 perjungiamieji kontaktai (DPDT)
• Maks. perjungimo srovė: 6 A
• Maks. perjungimo įtampa: 250 V AC/DC
• Prijungimo būdas: varžtinė jungtis
• Montavimo tipas: DIN bėgis
• Apsaugos klasė: IP20
• Darbinė temperatūra: -20 °C iki 50 °C
• Ritės įtampa: 24 V DC
• Relės tipas: miniatiūrinė galios relė
• Būsenos indikatorius: LED
• Izoliacijos įtampa (įėjimas/išėjimas): 4 kV
• Elektrinis ilgaamžiškumas: 10^5 ciklų (esant 6 A, 250 V AC)
• Mechaninis ilgaamžiškumas: 10^7 ciklų
• Korpuso medžiaga: poliamidas (PA)
• Gnybtų bloko tipas: bazinis gnybtų blokas
• Produktų serija: EMG

Praktinė pastaba

Dėl plono profilio ir patikimos relės veikimo EMG 17-REL/KSR-24/21-21-LC yra tvirtas pasirinkimas plečiant valdymo išėjimus automatizavimo projektuose.
