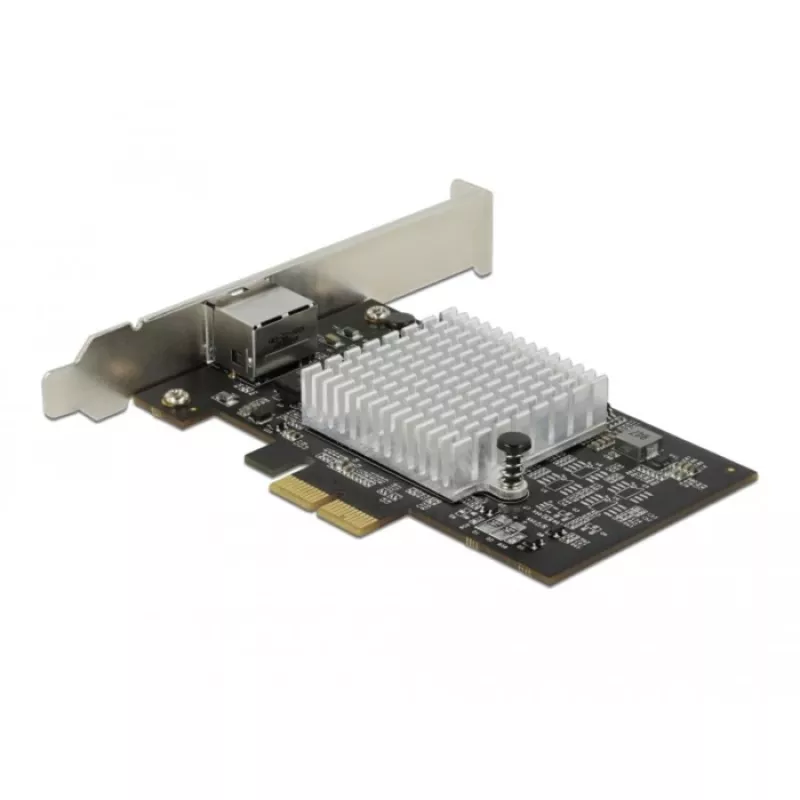

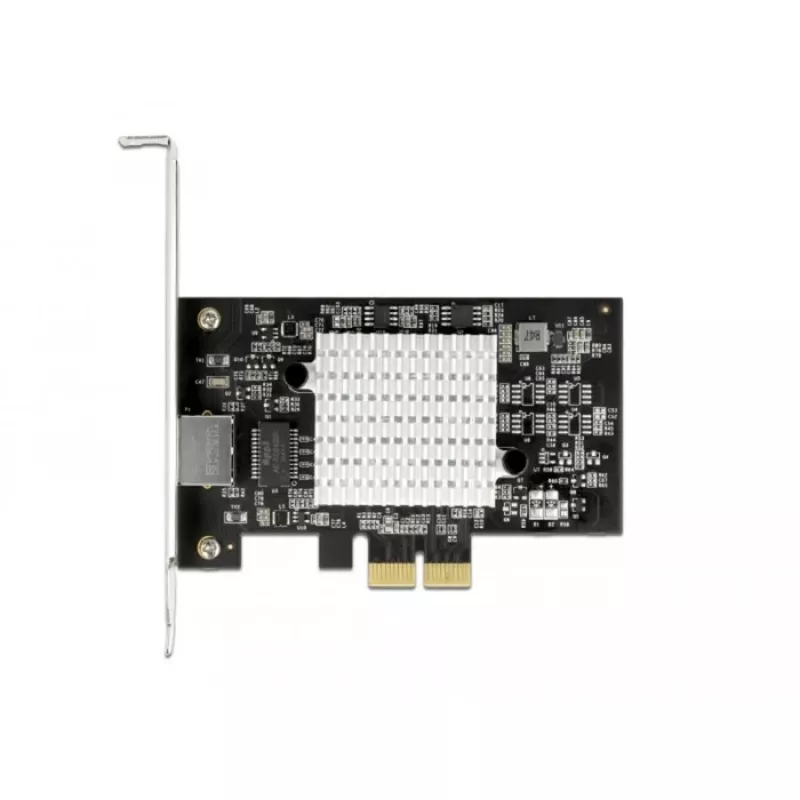

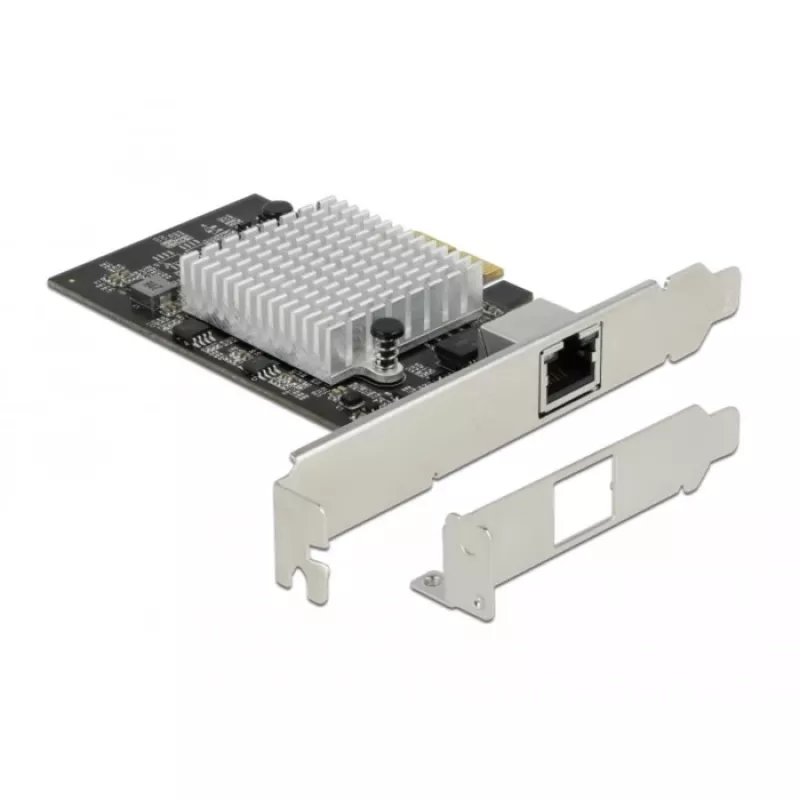

PCI Express x2 kortelė DeLOCK AQC113CS 10 Gigabit LAN RJ45

DeLOCK PCI Express x2 kortelė AQC113CS suteikia vieną RJ45 prievadą, palaikantį 10 Gigabit Ethernet per standartinius Cat.6 arba Cat.6A varinius kabelius, maksimaliu duomenų perdavimo greičiu 10000 Mbit/s. Kortelė naudoja NBASE-T technologiją, papildomai palaikydama tarpinius 2,5 Gbps ir 5 Gbps greičius, kai pilnas 10 Gbps nepasiekiamas dėl esamos kabelinės infrastruktūros. Ji montuojama į PCI Express x2 lizdą, kad būtų pridėtas didelės spartos laidinis LAN ryšys suderinamose sistemose.

Privalumai

Ši PCI Express kortelė užtikrina kelių gigabitų našumą iki 10 Gbps, išlikdama suderinama su įprastais Cat.6 ir Cat.6A variniais kabeliais. NBASE-T palaikymas leidžia lanksčiai veikti 2,5 Gbps ir 5 Gbps režimais, kai 10 Gbps nepasiekiamas, užtikrinant didesnį pralaidumą nei standartiniai 1 Gbps prievadai. Vienas RJ45 prievadas ir PCI Express x2 sąsaja supaprastina montavimą staliniams kompiuteriams ar darbo stotims, kurioms reikia padidinto laidinio tinklo pajėgumo.

Pagrindinės techninės specifikacijos

• Sąsaja: PCI Express x2 (suderinama su x4, x8, x16 lizdais)
• Prievadas: 1x RJ45
• Duomenų perdavimo sparta: 10 Gbps / 5 Gbps / 2,5 Gbps / 1 Gbps / 100 Mbps
• Valdiklis: AQC113CS
• Kabelių palaikymas: Cat.6A (10 Gbps), Cat.6 (iki 10 Gbps trumpesniais atstumais)
• NBASE-T: Taip (2,5 Gbps ir 5 Gbps automatinis derėjimas)
• Atitiktis standartams: IEEE 802.3an (10GBASE-T), IEEE 802.3bz (2,5GBASE-T ir 5GBASE-T), IEEE 802.3ab (1000BASE-T)

Naudojimas

Išjunkite kompiuterį ir atidarykite korpusą, laikydamiesi gamintojo saugos nurodymų. Įstatykite DeLOCK PCI Express x2 kortelę į laisvą PCI Express x2 (ar didesnį) lizdą ir pritvirtinkite prie važiuoklės. Prijunkite tinkamą Cat.6 arba Cat.6A varinį kabelį prie RJ45 prievado ir prie tinklo jungiklio ar maršrutizatoriaus. Uždarykite korpusą, įjunkite sistemą ir įdiekite reikiamas tvarkykles, pateikiamas operacinės sistemos ar kortelės gamintojo. Patikrinkite ryšio greitį ir tinklo nustatymus operacinės sistemos tinklo adapterio ypatybėse.

Rekomendacijos

Patikimam 10 Gbps veikimui naudokite Cat.6A kabelius ir suderinamą tinklo įrangą. Jei esama kabelinė infrastruktūra nepalaiko 10 Gbps, NBASE-T automatiškai derės prie 5 Gbps arba 2,5 Gbps, jei tai palaiko tinklo jungiklio prievadai ir tvarkyklės – užtikrinkite, kad jie palaikytų šiuos greičius optimaliam našumui.
