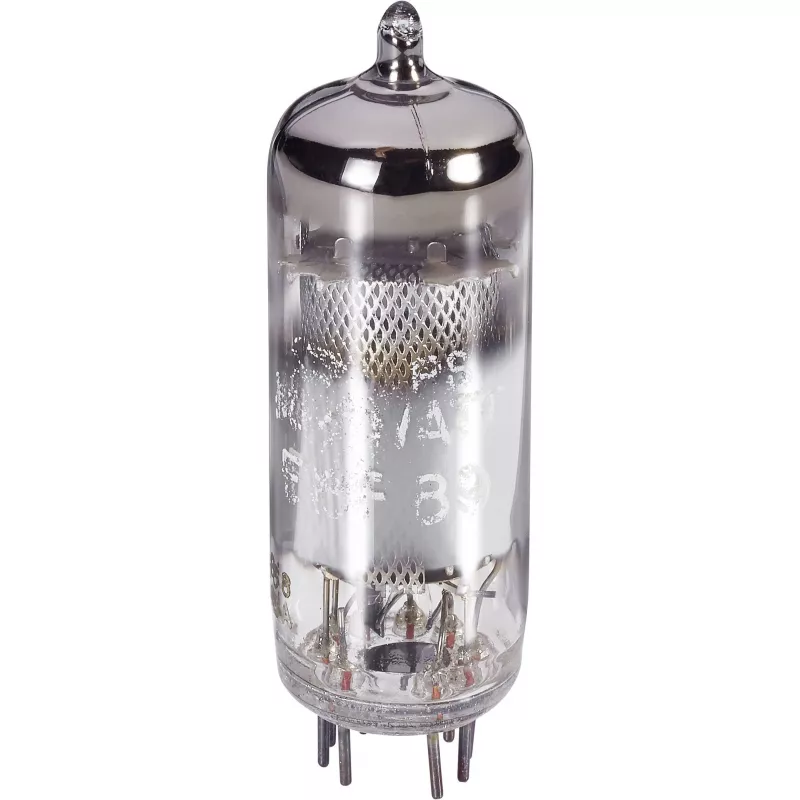

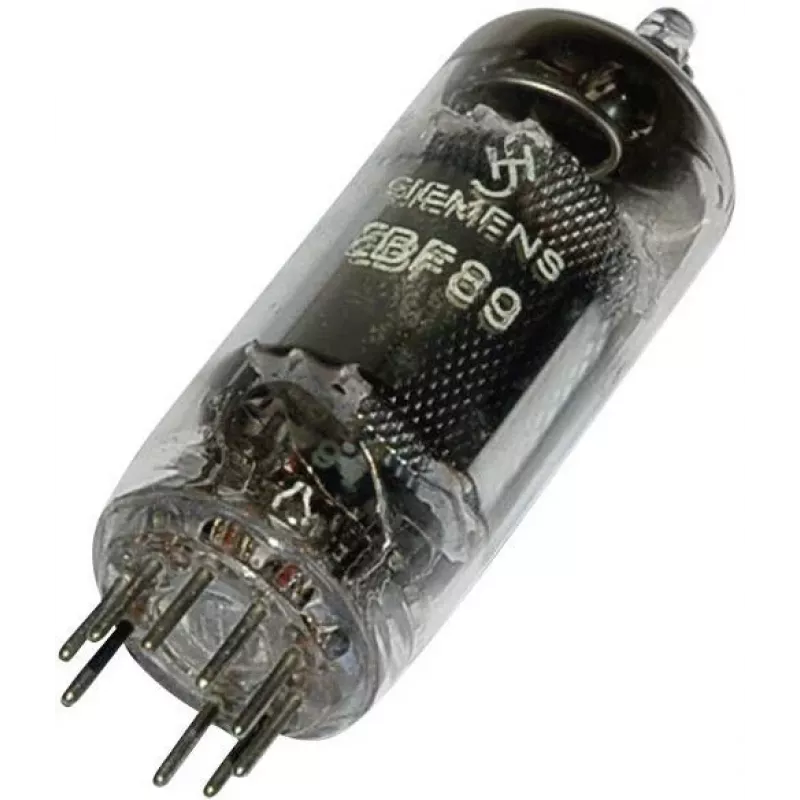

SIEMENS EBF 89 = 6 DC 8 Duodiode-Variable-mu Pentode Vakuuminis Vamzdis, Noval Bazė, 9 Kontaktai

6,3 V kaitinimo įtampa ir 0,3 A kaitinimo srovė – tai standartiniai parametrai, užtikrinantys suderinamumą su daugeliu senovinių radijo imtuvų maitinimo grandinių. SIEMENS EBF 89 (atitikmuo 6DC8) yra duodiodinis kintamojo stiprinimo pentodas, sujungiantis diodinę sekciją, skirtą detektavimui ir AGC, su kintamojo stiprinimo pentodu, naudojamu tarpinio dažnio (IF) stiprinimui. Šis vamzdis yra pagrindinis komponentas daugelyje lempinių radijo imtuvų ir stiprintuvų.

Pagrindinės specifikacijos

• Vamzdžio tipas: duodiodinis kintamojo stiprinimo pentodas
• Atitikmuo: 6DC8
• Bazė: Noval (B9A), 9 kontaktai
• Kaitinimo įtampa: 6,3 V
• Kaitinimo srovė: 0,3 A
• Pentodo anodo įtampa: 250 V (tipinė)
• Pentodo ekrano tinklelio įtampa: 100 V (tipinė)
• Pentodo transkonduktyvumas: 3,8 mA/V (tipinis, kai Vg1 = -2 V)
• Pentodo anodo srovė: 7,5 mA (tipinė, kai Vg1 = -2 V)
• Diodo maksimali atvirkštinė įtampa: 350 V
• Diodo maksimali nuolatinė srovė: 10 mA
• Tinklelio-anodo talpa: <0,005 pF
• Baliono medžiaga: stiklas
• Kaitinimo tipas: netiesioginis
• Konstrukcija: miniatiūrinė
• Katodo tipas: oksiduotas

Kodėl verta rinktis

Šis vamzdis skirtas IF stiprintuvo, detektoriaus ir AGC grandinėms senovinėje įrangoje. Kintamojo stiprinimo pentodas leidžia automatiškai reguliuoti stiprinimą, o diodinė sekcija atlieka detektavimą. Noval bazė užtikrina suderinamumą su standartiniais lizdais.

Idealus naudojimo atvejai

• Originalių EBF89 arba 6DC8 vamzdžių pakaitalas senoviniuose radijo imtuvuose
• Lempinės garso įrangos restauravimo projektai
• DIY lempinių stiprintuvų konstrukcijos, kuriose reikalingas duodiodinis pentodas

Gera žinoti

EBF89 yra miniatiūrinis stiklinis vamzdis su oksiduotu katodu ir netiesioginiu kaitinimu. Jis atitinka 6DC8 ir turi 9 kontaktų Noval bazę.

Patarimas: prieš keisdami vamzdį, įsitikinkite, kad įrenginio maitinimas išjungtas ir kondensatoriai išsikrovę. Patikrinkite, ar lizdas atitinka Noval (B9A) standartą. Montuodami vamzdį, laikykite jį už baliono, nelieskite kontaktų.
