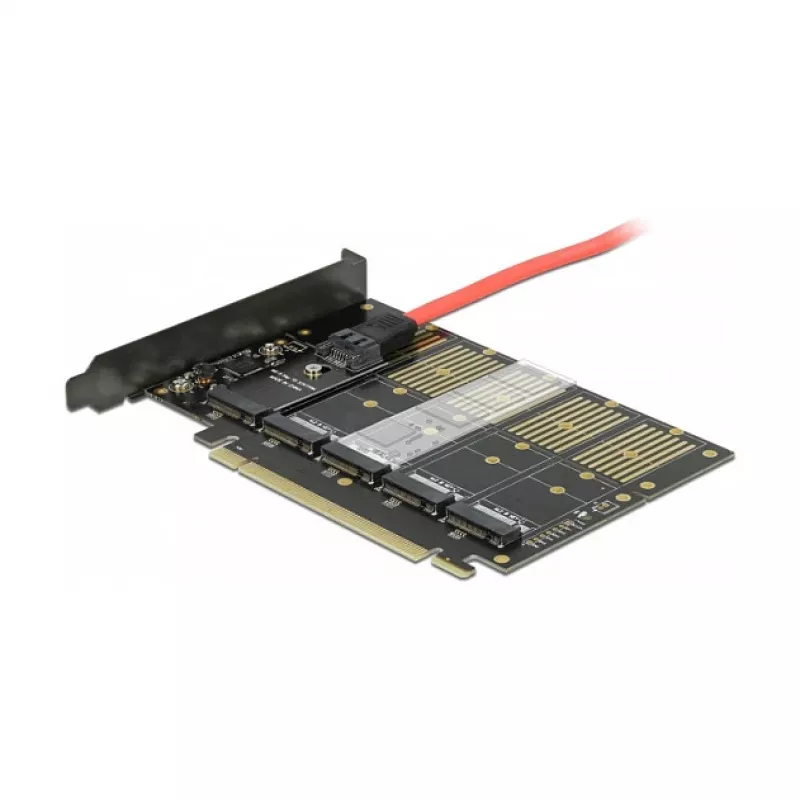

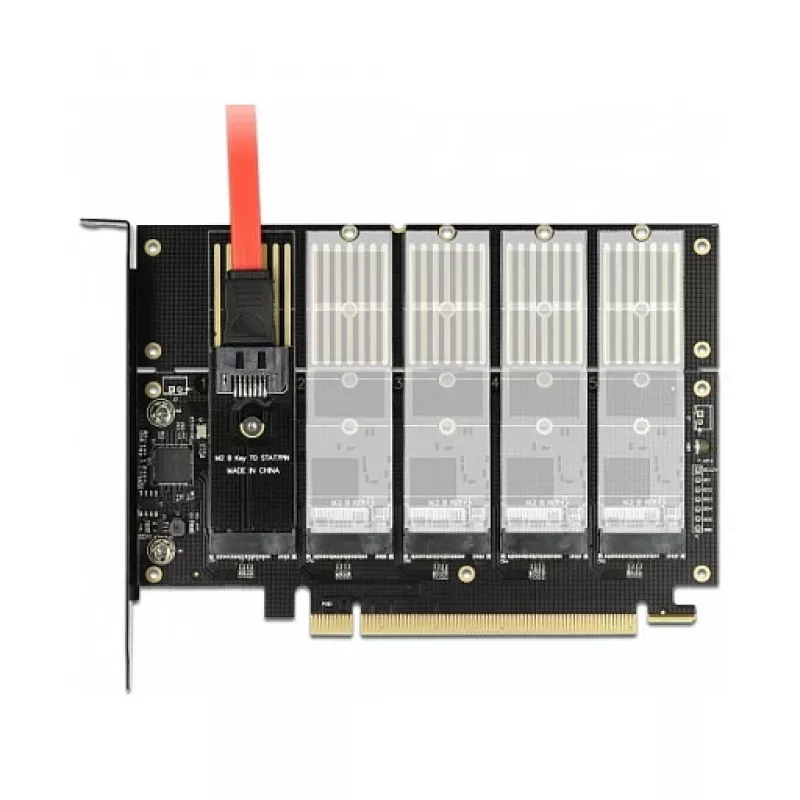

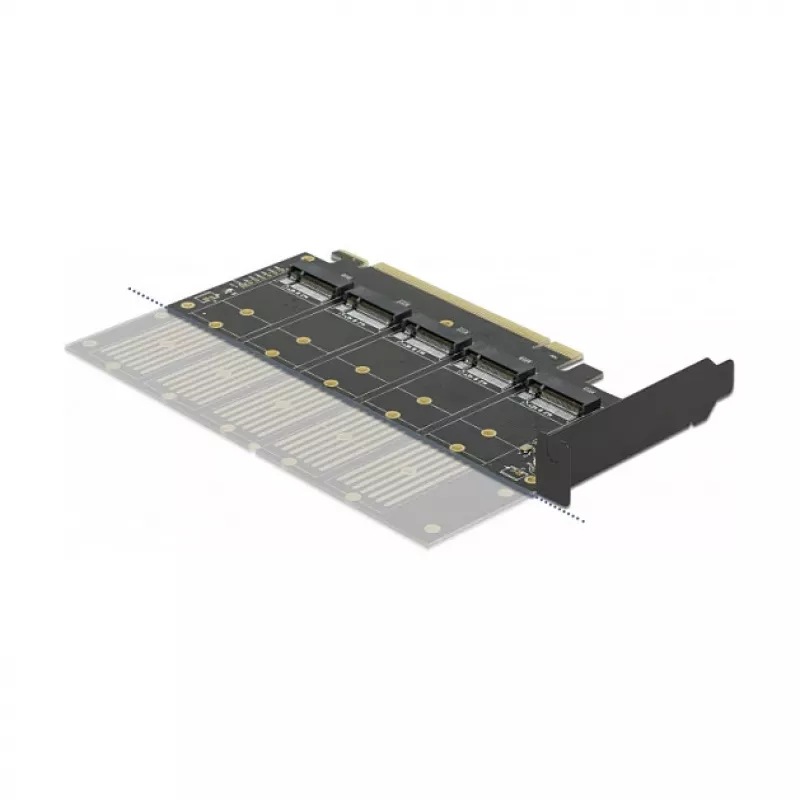

DeLOCK PCI Express x16 kortelė su 5 vidiniais M.2 Key B / SATA lizdais

Profesionaliems vartotojams, kuriems reikia išplėsti stalinių kompiuterių saugyklų talpą, ši DeLOCK PCI Express x16 kortelė suteikia penkis vidinius M.2 Key B / SATA lizdus. Ji leidžia vienu metu naudoti tiek M.2 SATA SSD, tiek 2,5 colio SATA diskus naudojant pridedamus adapterius ir laidus. Kortelė naudoja PCIe 3.0 sąsają ir tinka sistemoms, turinčioms x16 PCI Express lizdą.

Pagrindiniai privalumai

• Penki vidiniai M.2 Key B / SATA lizdai – galima prijungti iki penkių M.2 SATA modulių arba 2,5 colio SATA diskų.
• Palaikomi M.2 modulių ilgiai: 2280, 2260, 2242, 2230.
• Pridedami SATA laidai ir adapteriai, skirti 2,5 colio diskams prijungti.
• Kompaktiškas žemo profilio laikiklis, tinkantis mažiems korpusams.
• PCIe x16 sąsaja užtikrina suderinamumą su šiuolaikinėmis pagrindinėmis plokštėmis.

Techninės specifikacijos

• Sąsaja: PCI Express x16, 3.0 versija
• Vidiniai lizdai: 5 x M.2 Key B (SATA režimas)
• Palaikomi M.2 moduliai: 2280, 2260, 2242, 2230
• Pridedami adapteriai: 5 x SATA laidai, 5 x 2,5 colio diskų adapteriai
• Pridedamas laikiklis: žemo profilio (low-profile)
• Palaikomos OS: Windows 10, 8.1, 7

Naudojimo instrukcija

Išjunkite kompiuterį ir įstatykite kortelę į laisvą PCI Express x16 lizdą pagrindinėje plokštėje. Pritvirtinkite kortelę prie korpuso ir, jei reikia, pakeiskite pilno aukščio laikiklį į pridedamą žemo profilio laikiklį, kad tilptumėte į kompaktiškus korpusus. Įdėkite M.2 SATA modulius į M.2 lizdus ir pritvirtinkite juos atitinkamose varžtų pozicijose pagal jų ilgį (2280, 2260, 2242, 2230). Prijunkite 2,5 colio SATA diskus naudodami pridedamus adapterius ir SATA laidus, tada prijunkite maitinimo laidus iš maitinimo šaltinio. Įjunkite kompiuterį ir patikrinkite, ar BIOS/OS atpažįsta prijungtus M.2 ir SATA įrenginius. Jei reikia, įdiekite tvarkykles (palaikoma: Windows 10, 8.1, 7).

Rekomendacijos

Patikimam darbui naudokite suderinamus M.2 SATA (ne NVMe) modulius ir standartinius 2,5 colio SATA diskus. Įsitikinkite, kad jūsų maitinimo šaltinis turi pakankamai maitinimo jungčių papildomiems SATA diskams, ir patikrinkite PCIe juostų paskirstymą pagrindinėje plokštėje, nes našumas gali priklausyti nuo sistemos konfigūracijos.
