DeLOCK 89568 Vidinė PCI Express sąsajos plokštė su M.2 Key A lizdu

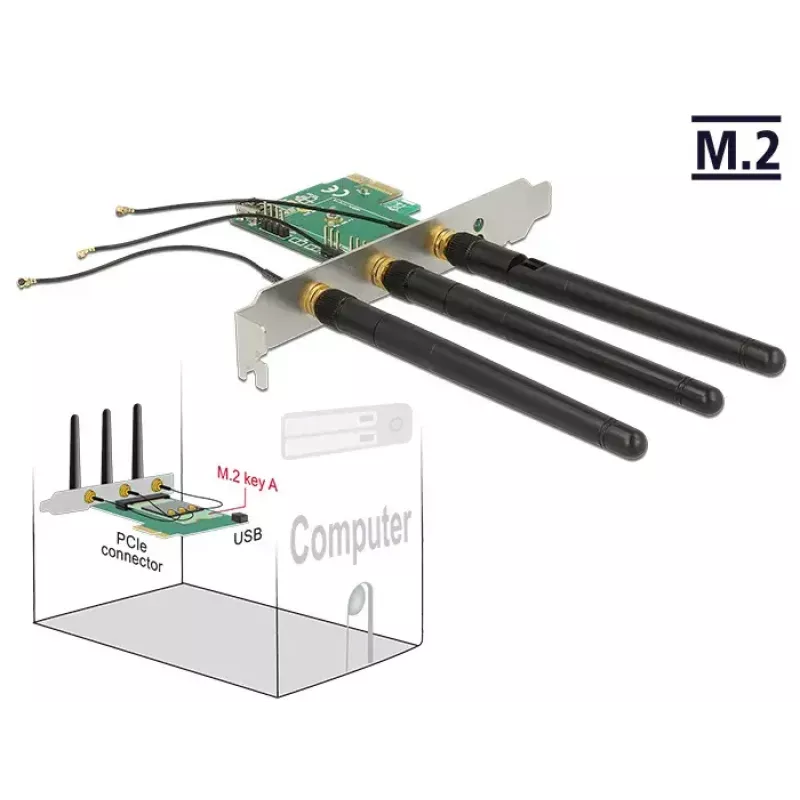

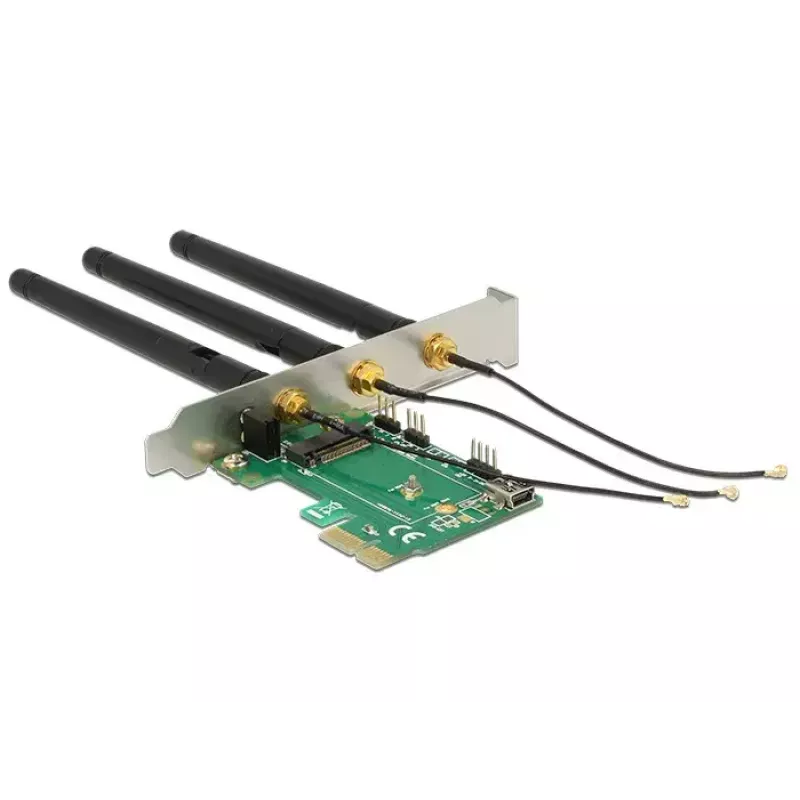

„DeLOCK 89568“ – tai vidinė PCI Express sąsajos plokštė, skirta išplėsti stalinio kompiuterio galimybes įdiegiant vieną M.2 Key A belaidžio ryšio modulį. Ji leidžia integruoti WLAN, Bluetooth, GNSS, 3G, HSPA ar NFC funkcijas, naudojant tiek USB, tiek PCIe signalų tipo modulius. Plokštėje yra vidinis USB kabelis, užtikrinantis USB modulių atpažinimą pagrindinėje sistemoje, o antenų jungtis ir kabelius galima keisti, kad jie atitiktų modulio RF jungtis.

Problemos sprendimas

Jei jūsų pagrindinėje plokštėje trūksta M.2 lizdo belaidžiams moduliams, ši PCI Express plokštė suteikia galimybę lengvai pridėti M.2 Key A lizdą. Ji ypač naudinga, kai reikia įdiegti dviejų funkcijų modulius (pvz., WLAN + Bluetooth) arba modulius su USB sąsaja, kuriems reikalingas vidinis USB ryšys. Keičiamos antenų jungtys užtikrina suderinamumą su įvairiais RF standartais.

Pagrindinės techninės specifikacijos

• Sąsaja: PCI Express (vidinė)
• Lizdas: 1× M.2 Key A (tinka ir Key E moduliams)
• Signalo tipai: USB ir PCIe
• Palaikomos funkcijos: WLAN, Bluetooth, GNSS, 3G, HSPA, NFC
• Vidinis USB kabelis: taip, jungiamas prie pagrindinės plokštės USB antraštės
• Antenų jungtys: keičiamos, atitinka modulio RF jungtis
• Matmenys: standartinis PCI Express dydis

Naudojimo rekomendacijos

Prieš montuodami įsitikinkite, kad modulis yra M.2 Key A arba Key E ir atitinka signalo tipą (USB arba PCIe). USB moduliams būtina prijungti vidinį USB kabelį. Patikrinkite antenų jungčių tipą ir, jei reikia, pakeiskite pateiktas antenas. Montuokite laikydamiesi ESD apsaugos reikalavimų ir išjungę maitinimą. Įdiegę plokštę ir modulį, įdiekite reikiamas tvarkykles, kad operacinė sistema atpažintų įrenginį.
