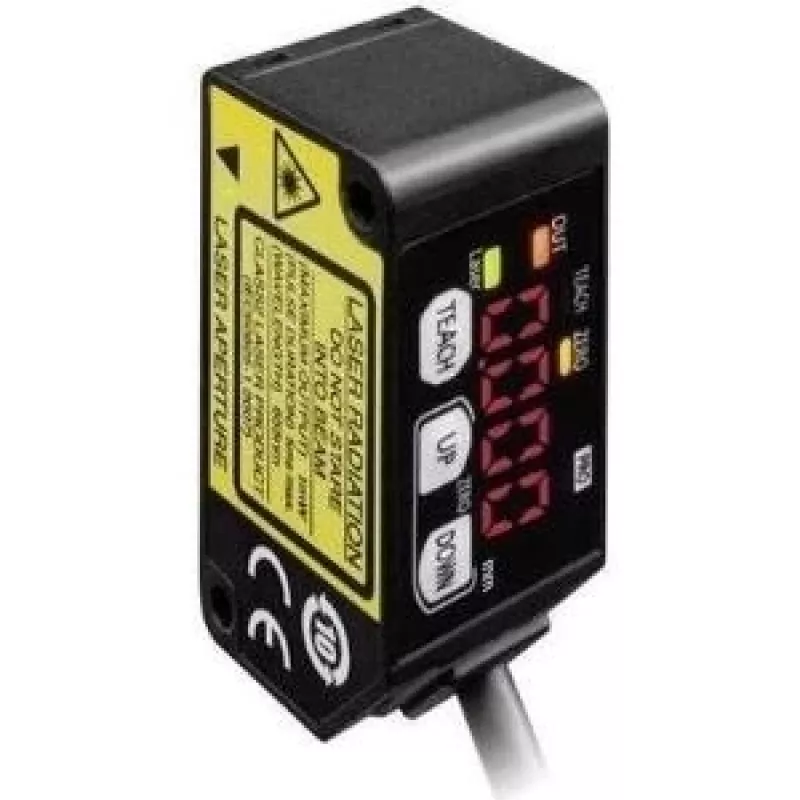

Lazerinis atstumo jutiklis Panasonic HG-C1030 24 V DC, maksimalus diapazonas 30 mm

„Panasonic HG-C1030“ yra kompaktiškas lazerinis atstumo jutiklis, skirtas trumpo nuotolio matavimams ir objektų buvimui nustatyti pramoninėje automatikoje. Maitinamas 24 V DC, jis užtikrina bekontakčius atstumo rodmenis, kurių maksimalus laisvojo lauko diapazonas yra 30 mm. Tai idealiai tinka naudoti ribotose erdvėse, tokiose kaip dalių pozicionavimas, mažų objektų tikrinimas ir automatinis surinkimo patikrinimas.

Privalumai

Jutiklis pateikia tikslius, pakartojamus atstumo duomenis be fizinio kontakto, sumažindamas nusidėvėjimą ir pašalindamas mechaninį derinimą. Dėl kompaktiškos formos ir 24 V DC maitinimo jį lengva integruoti į esamas valdymo sistemas. Greitas atsakas ir stabilus išėjimas palaiko automatinį padėties valdymą ir kokybės patikras didelio pralaidumo procesuose.

Tinkamumas

• Trumpo nuotolio padėties nustatymo ir mikropozicionavimo užduotys
• Mažų dalių buvimo ant konvejerių ar tvirtinimo įtaisų aptikimas
• Bekontaktis storio ar tarpų matavimas 30 mm diapazone
• Atsiliepimai pick-and-place sistemoms ir surinkimo patikrinimui

Kada gali būti netinkamas

Šis jutiklis skirtas labai trumpiems matavimo atstumams (maksimalus 30 mm laisvasis laukas). Jis netinka vidutinio ar ilgo nuotolio matavimams arba programoms, kurioms reikalingas ploto nuskaitymas. Ypač atspindintys, labai sugeriantys arba permatomi paviršiai gali reikalauti bandymų, siekiant patvirtinti patikimą aptikimą.

Pagrindinės techninės specifikacijos

• Matavimo principas: lazerinis atstumo jutimas
• Maitinimo įtampa: 24 V DC
• Maksimalus laisvojo lauko diapazonas: 30 mm
• Išėjimo tipas: tikslus bekontaktis atstumo išėjimas, tinkamas automatikos sistemoms
• Tipinės programos: trumpo nuotolio pozicionavimas, buvimo aptikimas, kokybės patikra

Naudojimo instrukcija

Sumontuokite HG-C1030 taip, kad jo optinė ašis būtų nukreipta į taikinį ne didesniu nei 30 mm atstumu, ir mechaniškai pritvirtinkite, kad būtų išvengta judėjimo. Prijunkite 24 V DC maitinimą ir jutiklio išėjimus prie valdymo sistemos pagal jūsų automatikos platformos laidų sujungimo taisykles. Naudokite jutiklio išėjimą, kad perduotumėte atstumo ar buvimo informaciją į PLC logiką ar judesio valdiklius. Atlikite pradinį kalibravimą ir derinimą su tipinėmis detalėmis bei sureguliuokite montavimo atstumą, kad optimizuotumėte signalo stabilumą ir pakartojamumą.

Ką apsvarstyti prieš perkant

• Reikalingas matavimo diapazonas – įsitikinkite, kad taikiniai bus ne toliau kaip 30 mm nuo jutiklio paviršiaus.
• Taikinio paviršiaus savybės – labai blizgios, sugeriančios ar permatomos medžiagos gali paveikti rodmenis.
• Integracijos poreikiai – patvirtinkite suderinamumą su jūsų 24 V DC maitinimu ir valdymo sąsajomis.

Rekomendacijos

Patikimiems rezultatams jutiklį montuokite ant stabilaus laikiklio kontroliuojamoje aplinkos šviesoje ir išbandykite su tikromis gamybos detalėmis. Palikite nedidelę atsargą 30 mm diapazono viduje montavimo nuokrypiams ir patikrinkite išėjimo elgseną paleidimo metu bei esant numatytoms proceso sąlygoms.
