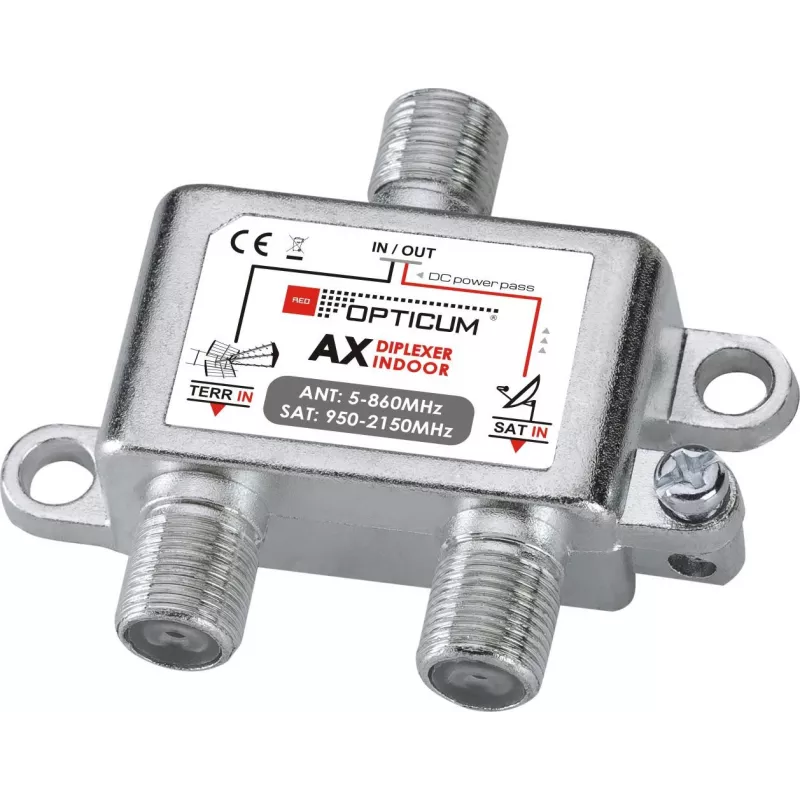

OPTICUM SUMATOR RTV/SAT IN Signalo kombineris / diplekseris – 5-862 MHz ir 950-2150 MHz, F tipo, 75 omų, liejamo metalo korpusas

Liejamo metalo korpusas – tai pirmas dalykas, kurį pajusite paėmę į rankas OPTICUM SUMATOR RTV/SAT IN. Šis signalo kombineris sukurtas taip, kad atlaikytų kasdienį profesionalų naudojimą, o jo konstrukcija užtikrina patikimą ekranavimą net ir sudėtingomis sąlygomis. Sujungdamas antžeminės televizijos (RTV) ir palydovinės (SAT) juostas į vieną koaksialinę liniją, jis tampa esmine grandimi kompaktiškose įrengimo schemose.

Kam jis skirtas

Šis diplekseris yra idealus sprendimas montuotojams ir techninės priežiūros specialistams, kuriems reikia sujungti RTV ir SAT signalus į vieną kabelį, pavyzdžiui, daugiabučiuose, biuruose ar individualiuose namuose. Dėl mažų įterpimo nuostolių ir aukštos izoliacijos jis užtikrina stabilų signalo perdavimą, o DC pralaidumas SAT įėjime leidžia maitinti aktyvius įrenginius, tokius kaip LNB ar stiprintuvai, be papildomų maitinimo linijų.

Privalumai jūsų darbui

• Įterpimo nuostoliai mažesni nei 2,0 dB tiek RTV, tiek SAT keliuose – signalo kokybė išlieka aukšta.
• Platus dažnių diapazonas: 5-862 MHz antžeminei televizijai ir 950-2150 MHz palydoviniam signalui.
• Aukšta izoliacija (>20 dB) tarp RTV ir SAT prievadų – pašalinami tarpusavio trukdžiai.
• DC pralaidumas SAT įėjime (iki 500 mA) – galimybė maitinti nuotolinius įrenginius.
• Tvirtas liejamo metalo korpusas – tinka montuoti patalpose arba apsaugotose lauko vietose.
• Standartinės F tipo jungtys – lengva integracija į esamą koaksialinę infrastruktūrą.

Pagrindinės specifikacijos

• Gaminio tipas: RTV/SAT signalo kombineris / diplekseris
• Įėjimai: 2 (1x RTV, 1x SAT)
• Išėjimas: 1 (kombinuotas RTV/SAT)
• RTV dažnių diapazonas: 5 - 862 MHz
• SAT dažnių diapazonas: 950 - 2150 MHz
• Įterpimo nuostoliai (RTV): < 2,0 dB
• Įterpimo nuostoliai (SAT): < 2,0 dB
• Izoliacija (RTV į SAT): > 20 dB
• Izoliacija (SAT į RTV): > 20 dB
• DC pralaidumas: Taip, SAT įėjime į išėjimą (maks. 500 mA)
• Jungtys: F tipo (moteriškos)
• Varža: 75 omų
• Korpuso medžiaga: Liejamas metalas
• Darbinė temperatūra: nuo -20°C iki +50°C
• Montavimas: Patalpose arba apsaugotose lauko vietose

Kaip naudoti

Prijunkite RTV antenos kabelį prie vieno įėjimo, o SAT antenos (pvz., palydovinės lėkštės) kabelį – prie kito. Išėjimą sujunkite su imtuvu arba skirstytuvu. Jei reikia maitinti LNB, įsitikinkite, kad maitinimo įtampa tiekiama per SAT įėjimą – DC pralaidumas užtikrins, kad įtampa pasieks reikiamą įrenginį. Patikrinkite, ar visos jungtys yra tvirtai prisuktos, kad išvengtumėte signalo nuostolių.

Patarimas: norėdami išlaikyti optimalų signalo lygį, naudokite aukštos kokybės F tipo jungtis ir venkite per ilgų kabelių tarp kombinerio ir imtuvo. Periodiškai tikrinkite jungčių sandarumą, ypač jei įrenginys montuojamas lauke.
