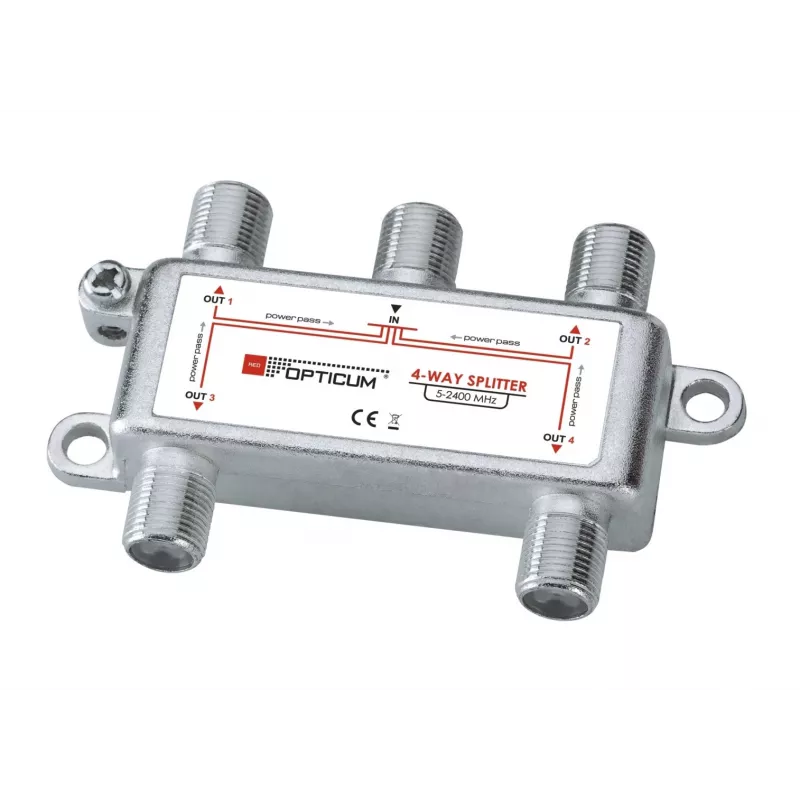

OPTICUM 1x4 DVB-T/SAT signalo skirstytuvas 5-2400 MHz F-type cinkuotas

Kai biure ar daugiabučio bute vieno antenos ar palydovinio imtuvo signalą reikia paduoti į keturis televizorius, dažnai tenka rinktis tarp brangių aktyvių sistemų ir nepatikimų pigių skirstytuvų. OPTICUM ANT0043 siūlo paprastą, patikimą sprendimą: vienas koaksialinis įėjimas, keturi išėjimai, o dažnių juosta 5–2400 MHz apima tiek DVB-T, tiek SAT signalus. Tai reiškia, kad vienu įrenginiu galite padengti tiek antžeminės, tiek palydovinės televizijos poreikius, be papildomų komponentų.

Pagrindinės specifikacijos

• Tipas: signalo skirstytuvas
• Įėjimai: 1
• Išėjimai: 4
• Dažnių diapazonas: 5–2400 MHz (DVB-T: 5–862 MHz, SAT: 950–2400 MHz)
• Įterpimo nuostoliai: apie 8,5 dB (5–862 MHz), apie 9,5 dB (950–2400 MHz)
• Izoliacija tarp išėjimų: >20 dB (5–862 MHz), >18 dB (950–2400 MHz)
• Grįžtamieji nuostoliai: >12 dB (5–862 MHz), >10 dB (950–2400 MHz)
• DC praėjimas: taip, iš vieno išėjimo (OUT1) į įėjimą, skirtas nuotoliniam stiprintuvų ar LNB maitinimui
• Varža: 75 omų
• Jungtys: F tipo moteriškos
• Ekranavimo klasė: A
• Korpusas: cinkuotas liejinys
• Montavimas: patalpose, varžtais

Kodėl verta rinktis

Cinkuoto liejinio korpusas užtikrina puikų ekranavimą nuo elektromagnetinių trukdžių, todėl signalas išlieka švarus net ir aplinkoje, kurioje gausu elektroninių prietaisų. Platus dažnių diapazonas leidžia vienu skirstytuvu naudotis tiek antžeminei, tiek palydovinei televizijai, sumažinant atskirų komponentų poreikį. DC praėjimas viename išėjime leidžia tiekti maitinimą aktyviai antenai ar LNB tiesiog per koaksialinį kabelį, supaprastinant įrengimą.

Kam tinka

• Daugiapatčių namų ar biurų, kuriuose vieną DVB-T antenos signalą reikia paduoti į keturis televizorius skirtingose patalpose.
• Palydovinės televizijos vartotojams, norintiems padalinti LNB signalą keliems imtuvams.
• Sistemoms, kuriose vienu metu naudojami tiek antžeminės, tiek palydovinės televizijos signalai.
• Vidaus įrengimams, kai reikia kompaktiško, varžtais montuojamo sprendimo.

Naudojimo patarimai

Skirstytuvas skirtas naudoti tik patalpose. Visus nenaudojamus išėjimus uždenkite 75 omų kištukais, kad išlaikytumėte signalo vientisumą. DC praėjimas veikia tik per vieną išėjimą (paprastai pažymėtą OUT1); prieš prijungdami maitinimo įdėklą, patikrinkite žymėjimą. Įrengimas paprastas: prijunkite įvesties kabelį prie IN prievado, o prie išėjimų – iki keturių kabelių į įrenginius. Skirstytuvą galima montuoti ant sienos arba skirstymo dėžutėje naudojant korpuso angas.

Patarimas: norėdami išvengti signalo kokybės praradimo, naudokite aukštos kokybės F tipo jungtis ir laikykitės kabelių lenkimo spindulio reikalavimų. Jei vienas išėjimas nenaudojamas, būtinai uždėkite 75 omų kištuką – tai apsaugos nuo atspindžių ir pagerins likusių išėjimų veikimą.
