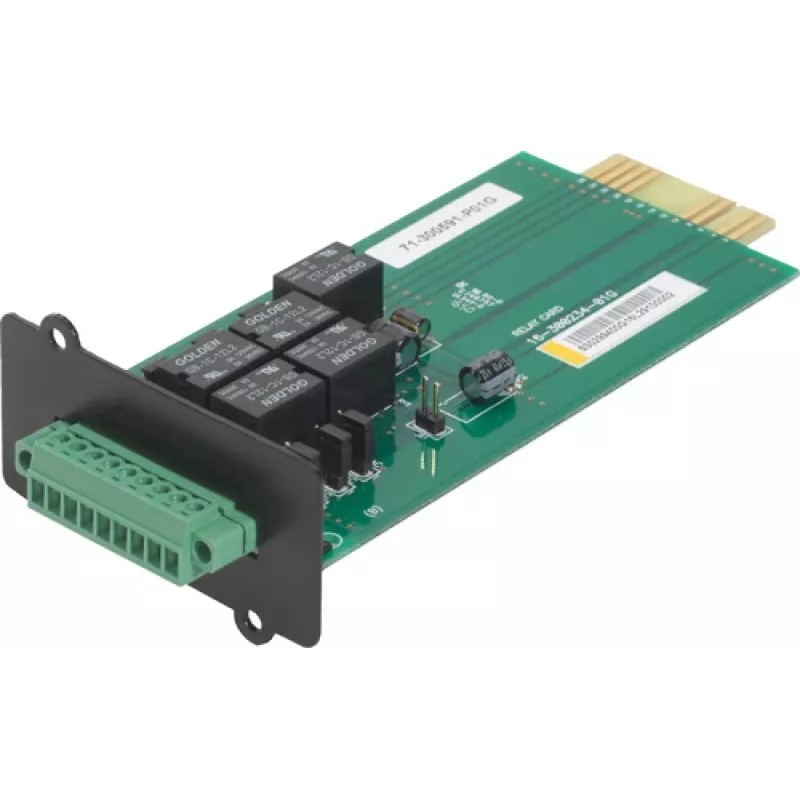

Vidinė sąsajos kortelė ONLINE USV-Systeme DWAS400DC

Ši vidinė sąsajos kortelė ONLINE USV-Systeme DWAS400DC skirta potencialiai laisvam signalų mainui tarp suderinamų UPS įrenginių ir išorinio valdiklio. Ji suteikia nuoseklųjį išvesties interfeisą, leidžiantį siųsti ir priimti būsenos signalus, įskaitant galimybę duoti išjungimo komandas prijungtoms ZINTO ir XANTO serijos UPS sistemoms.

Privalumai

Kortelė užtikrina patikimą, viduje montuojamą relių jungtį, užtikrinančią aiškų valdymo grandinių ir UPS elektronikos atskyrimą. Sukurta suderinamumui su ONLINE USV-Systeme modeliais ZINTO, XANTO ir DWAS400DC, ji supaprastina integraciją ir identifikavimą dėl žalios spalvos dizaino. Kortelė palaiko tiek UPS būsenos ataskaitų teikimą, tiek nuotolinį išjungimą iš valdiklio.

Kur naudoti

• UPS būsenos signalų integravimui į pastatų valdymo ar automatizavimo valdiklius
• Nuotoliniam ONLINE USV-Systeme ZINTO ir XANTO įrenginių išjungimui
• Programoms, reikalaujančioms galvaninės izoliacijos (potencialiai laisvo) signalizavimo tarp UPS ir išorinės įrangos

Pagrindinės techninės specifikacijos

• Gamintojas: ONLINE USV-Systeme
• Modelis / MPN: DWAS400DC
• Suderinami UPS modeliai: ZINTO, XANTO, DWAS400DC
• Funkcija: potencialiai laisva relė / nuoseklusis išvesties interfeisas būsenos ir išjungimo signalams
• EAN: 4026908003895

Kaip naudoti

Įdiekite relių kortelę į nurodytą vidinį lizdą suderinamame ONLINE USV-Systeme įrenginyje, vadovaudamiesi UPS gamintojo montavimo instrukcijomis. Prijunkite potencialiai laisvus kontaktus ar nuoseklųjį išėjimą prie išorinio valdiklio ar BMS įvesties pagal valdiklio laidų schemą. Sukonfigūruokite valdiklį, kad jis interpretuotų gaunamus būsenos signalus arba siųstų išjungimo komandą; patikrinkite teisingą signalų poliškumą ir po montavimo atlikite veikimo testą.

Rekomendacijos

Naudokite kortelę tik su nurodytais suderinamais UPS modeliais (ZINTO, XANTO, DWAS400DC) ir laikykitės saugos instrukcijų, pateiktų UPS vadove. Užtikrinkite, kad laidų sujungimus atliktų kvalifikuotas personalas, o prieš jungiant kitą įrangą patikrinkite izoliaciją ir signalų įtampas.
