EXSYS EX-41384 PCI 4 prievadų RS-232 nuosekliosios sąsajos plokštė su žemo profilio laikikliu

EXSYS EX-41384 – tai PCI plokštė, kurioje viename lizde integruoti keturi nepriklausomi RS-232 prievadai, kiekvienas su 128 baitų FIFO buferiu ir duomenų perdavimo sparta iki 921,6 Kbps. Šis sprendimas pravers pramoniniams kompiuteriams, kasos aparatų sistemoms ar bet kokiai įrangai, kur reikia kelių senesnių nuosekliųjų įrenginių ir nėra galimybės skirti atskiro lizdo kiekvienam prievadui.

Pagrindiniai privalumai

• Keturi RS-232 nuoseklieji prievadai, užimantys tik vieną PCI lizdą
• 16C950 suderinamas UART su 128 baitų FIFO buferiu kiekvienam prievadui
• Duomenų perdavimo sparta iki 921,6 Kbps

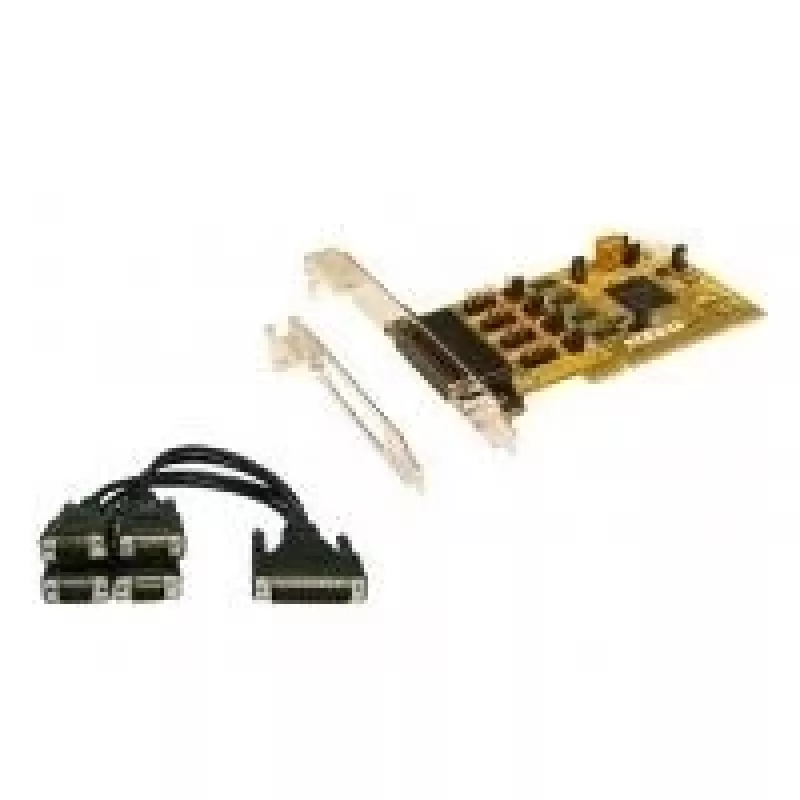

• Pridedamas žemo profilio laikiklis ir išskirstymo kabelis (HD44 į 4x DB9 male)
• Suderinama su 3,3 V ir 5 V PCI magistralėmis

Kasdienis naudojimas

Plokštė montuojama į standartinį PCI lizdą, o per pridedamą išskirstymo kabelį suteikia keturis DB9 male jungtis. Aparatinės ir programinės įrangos srauto valdymas, konfigūruojami duomenų bitai (5–8), stop bitai (1; 1,5; 2) ir pariteto parinktys (lyginis, nelyginis, joks, mark, space) užtikrina suderinamumą su įvairia nuosekliaja periferija. IRQ bendrinimas sumažina išteklių konfliktus sistemose su keliomis plokštėmis. Žemo profilio laikiklis leidžia montuoti plonuosiuose staliniuose arba rack tipo korpusuose.

Techninės specifikacijos

• Sąsaja: PCI 32 bitų, 33 MHz, atitinka PCI 2.1/2.2
• Prievadai: 4x RS-232, DB9 male per išskirstymo kabelį
• UART: 16C950 suderinamas, 128 baitų FIFO kiekvienam prievadui
• Maksimali sparta: 921,6 Kbps vienam prievadui
• Srauto valdymas: aparatinis (RTS/CTS), programinis (XON/XOFF)
• Duomenų bitai: 5, 6, 7, 8
• Stop bitai: 1; 1,5; 2
• Paritetas: lyginis, nelyginis, joks, mark, space
• Magistralės įtampa: 3,3 V / 5 V PCI
• IRQ bendrinimas: taip
• Darbinė temperatūra: 0 °C – 70 °C
• Pridedami priedai: žemo profilio laikiklis, išskirstymo kabelis (HD44 į 4x DB9)

Pabaigai

Platus OS palaikymas, įskaitant Windows ir Linux, leidžia EX-41384 patikimai pridėti kelis nuosekliuosius prievadus tiek prie senesnių, tiek prie šiuolaikinių sistemų.
