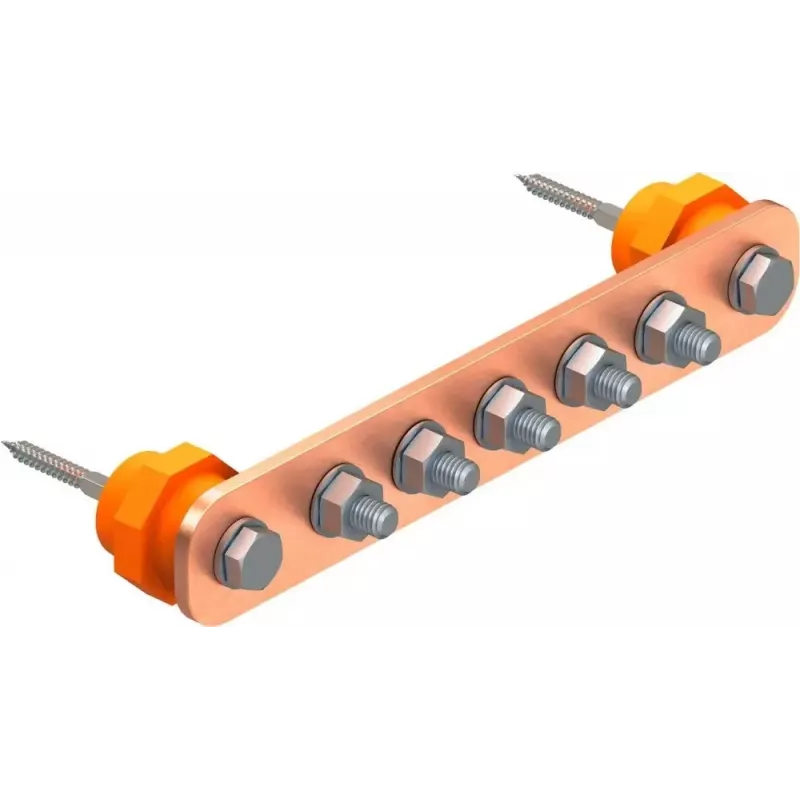

OBO BETTERMANN potencialų išlyginimo šyna 14 prijungimų 5015847

Kai pastato pagrindinėje potencialų išlyginimo sistemoje reikia sujungti kelis apsauginius laidininkus į vieną tašką, OBO BETTERMANN potencialų išlyginimo šyna su 14 prijungimo vietų užtikrina centralizuotą ir patikimą sprendimą pagal DIN VDE standartus.

Kam skirta

Elektrikams ir montuotojams, dirbantiems su pastatų elektros instaliacija, kuriems reikia patvarios, prie sienos tvirtinamos šynos pagrindiniam potencialų išlyginimui vidaus patalpose.

Pagrindinės savybės

• 14 prijungimų: 7 maži laidininkai (2,5–25 mm² apvalūs / 1,5–16 mm² smulkiapluoščiai), 2 dideli laidininkai (25–95 mm² apvalūs / 25–70 mm² smulkiapluoščiai / 30x4 mm plokšti), 1 pagrindinis įžeminimo laidininkas (25–95 mm² apvalus / 25–70 mm² smulkiapluoštis / 30x4 mm plokščias) ir 4 papildomi laidininkai (1,5–10 mm² apvalūs / 1,5–6 mm² smulkiapluoščiai).
• Vardinė impulsinė srovė (Iimp): 100 kA (10/350 µs).
• Kontaktinė juosta iš nikeliuoto žalvario – puikus laidumas ir atsparumas korozijai.
• Gnybtai iš elektrolitiškai cinkuoto plieno – patikimos jungtys.
• Pagrindo plokštė ir dangtis iš polistirolo (PS), pilkos spalvos – izoliacija ir apsauga.
• Tvirtinimas prie sienos – paprastas montavimas.

Specifikacijos

• Gaminio tipas: potencialų išlyginimo šyna
• Bendras prijungimų skaičius: 14
• Prijungimo galimybės (maži laidininkai): 7 x (2,5–25 mm² apvalūs / 1,5–16 mm² smulkiapluoščiai)
• Prijungimo galimybės (dideli laidininkai): 2 x (25–95 mm² apvalūs / 25–70 mm² smulkiapluoščiai / 30x4 mm plokšti)
• Prijungimo galimybės (pagrindinis įžeminimo laidininkas): 1 x (25–95 mm² apvalus / 25–70 mm² smulkiapluoštis / 30x4 mm plokščias)
• Prijungimo galimybės (papildomi laidininkai): 4 x (1,5–10 mm² apvalūs / 1,5–6 mm² smulkiapluoščiai)
• Vardinė impulsinė srovė (Iimp): 100 kA (10/350 µs)
• Kontaktinės juostos medžiaga: nikeliuotas žalvaris
• Gnybtų medžiaga: elektrolitiškai cinkuotas plienas
• Pagrindo plokštės medžiaga: polistirolas (PS)
• Dangčio medžiaga: polistirolas (PS)
• Spalva: pilka
• Montavimo tipas: tvirtinimas prie sienos
• Naudojimas: pagrindinis pastatų potencialų išlyginimas
• Atitiktis standartams: DIN VDE 0100-410, DIN VDE 0100-540, DIN VDE 0185-305
• Aplinka: vidaus patalpos
• Apsaugos klasė: IP20

Kaip naudoti

Šyna tvirtinama prie sienos vidaus patalpoje. Prie jos prijungiami apsauginiai laidininkai, pagrindinis įžeminimo laidininkas ir kiti reikalingi laidininkai pagal schemą. Montavimą turi atlikti kvalifikuotas elektrikas, laikydamasis vietinių taisyklių.

Patarimas: prieš montuodami įsitikinkite, kad šyna atitinka jūsų projekto reikalavimus ir kad visi laidininkai yra tinkamai paruošti. Naudokite tik vidaus patalpose. Reguliariai tikrinkite jungčių priveržimą, kad būtų užtikrintas ilgalaikis patikimumas.
