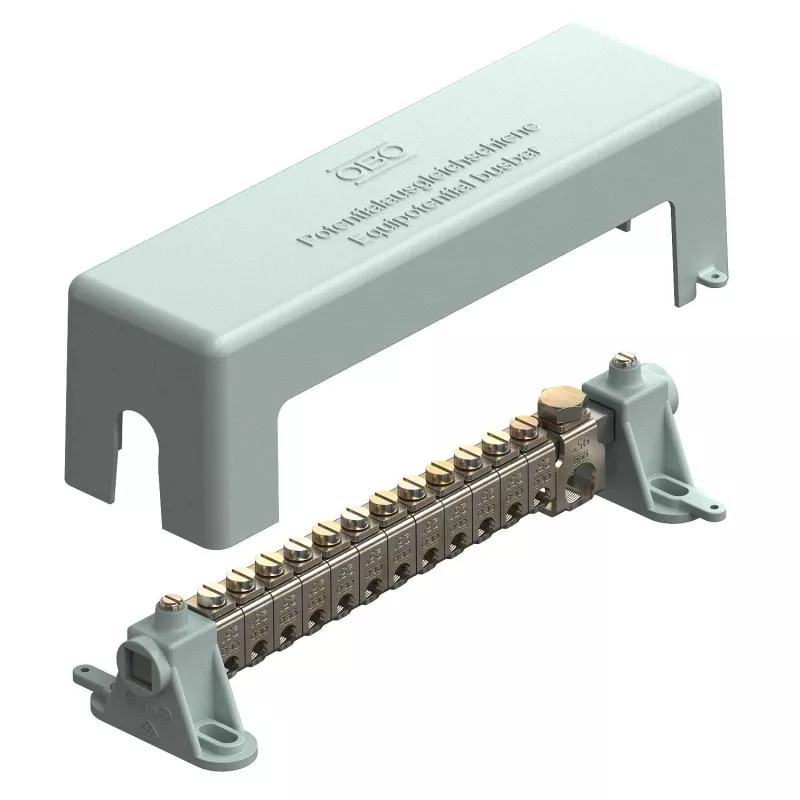

OBO BETTERMANN 1801 potencialų išlyginimo šyna VDE 0185-305 (5015683)

Elektrikams ir montuotojams, projektuojantiems ir įrengiantiems pastatų elektros bei žaibosaugos sistemas, reikalingas patikimas ir standartus atitinkantis potencialų išlyginimo sprendimas. OBO BETTERMANN 1801 šyna sujungia įvairių skerspjūvių laidininkus vienoje kompaktiškoje vietoje, užtikrindama tvarkingą ir saugią pagrindinę potencialų išlyginimo sistemą.

Kam skirta

Ši šyna skirta kvalifikuotiems elektrikams, montuojantiems pagrindinį potencialų išlyginimą ir žaibosaugos potencialų išlyginimą pagal galiojančius standartus. Ji pritaikyta vidaus montavimui ant paviršiaus, todėl lengvai integruojama į skirstomąsias spintas ar technines patalpas.

Pagrindinės savybės

• 7 prijungimo taškai laidininkams 2,5–25 mm² (vienagysliams / daugiagysliams, 16 mm² lankstiems)
• 2 prijungimo taškai laidininkams 25–95 mm² (vienagysliams / daugiagysliams, 70 mm² lankstiems)
• 1 plokščio laidininko prijungimas 30 x 3,5 mm
• 1 apvalaus laidininko prijungimas 8–10 mm (žaibosaugai)
• Iš viso 11 prijungimo taškų
• Kontaktinė juosta iš nikeliuoto žalvario
• Pagrindo plokštė iš pilko polistirolo
• Varžtai iš elektrochemiškai cinkuoto plieno
• Skaidrus, atlenkiamas, plombuojamas dangtelis
• Montavimas ant paviršiaus
• Atitinka DIN VDE 0100-410 ir DIN VDE 0185-305 (IEC 62305)
• Žaibo srovės atsparumas: 100 kA (10/350 µs)
• Naudojimas viduje

Specifikacijos

• Prekės ženklas: OBO BETTERMANN
• Modelis: 1801
• MPN: 5015683
• EAN: 4012196868421
• Produkto tipas: Potencialų išlyginimo šyna
• Prijungimai laidininkams 2,5–25 mm²: 7
• Laidininkų diapazonas 2,5–25 mm²: 2,5–25 mm² (vienagysliai/daugiagysliai), 16 mm² (lankstūs)
• Prijungimai laidininkams 25–95 mm²: 2
• Laidininkų diapazonas 25–95 mm²: 25–95 mm² (vienagysliai/daugiagysliai), 70 mm² (lankstūs)
• Plokščio laidininko prijungimas: 1 (30 x 3,5 mm)
• Apvalaus laidininko prijungimas: 1 (8–10 mm)
• Bendras prijungimo taškų skaičius: 11
• Kontaktinės juostos medžiaga: Žalvaris, nikeliuotas
• Pagrindo plokštės medžiaga: Polistirolas
• Pagrindo plokštės spalva: Pilka
• Varžtų medžiaga: Plienas, elektrochemiškai cinkuotas
• Dangtelis: Skaidrus, atlenkiamas, plombuojamas
• Montavimo tipas: Ant paviršiaus
• Standartai: DIN VDE 0100-410, DIN VDE 0185-305 (IEC 62305)
• Žaibo srovės atsparumas: 100 kA (10/350 µs)
• Paskirtis: Potencialų išlyginimas, žaibosauga
• Aplinkos tinkamumas: Vidaus naudojimas

Naudojimo patarimai

Šyną turi montuoti kvalifikuotas elektrikas pagal vietinius reglamentus. Skaidrus dangtelis leidžia vizualiai patikrinti sujungimus – įrengus būtinai uždarykite ir užplombuokite dangtelį.

Patarimas: prieš montuodami įsitikinkite, kad visi laidininkų skerspjūviai atitinka šynos specifikacijas, o sujungimai tvirtai priveržti. Periodiškai tikrinkite, ar dangtelis nepažeistas ir ar plomba išlieka.
