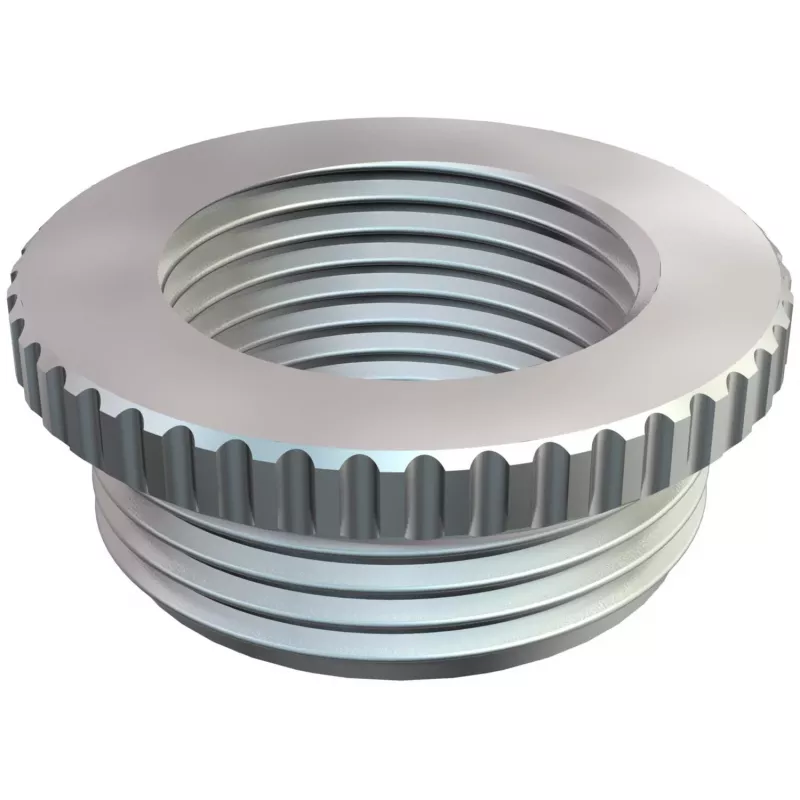

OBO BETTERMANN M25 – M20 redukcinė įvorė, nikeliuoto žalvario

Kai skydo korpuso įvadas jau išpjautas M25 sriegiui, o kabelio sandariklis ar gofruotoji žarna turi M20 jungtį, sprendimas – viena paprasta redukcinė įvorė. OBO BETTERMANN M25 – M20 redukcinė įvorė leidžia pereiti nuo didesnio prie mažesnio metrinio sriegio nekeičiant korpuso ir neprarandant sandarumo. Tai smulkus, bet kritinis elementas, nuo kurio priklauso viso mazgo apsaugos klasė.

Kodėl verta rinktis šią redukcinę įvorę

• Nikeliuotas žalvaris – didelis atsparumas korozijai ir geras cheminis atsparumas net drėgnose ar agresyviose pramoninėse aplinkose.
• Tikslūs metriniai sriegiai M25 x 1,5 ir M20 x 1,5 užtikrina patikimą įsukimą ir sandarų sujungimą.
• Plačios darbinės temperatūros nuo -40 °C iki +130 °C – tinka tiek šaltose, tiek įkaitusiose zonose.
• Suderinama su sistemomis iki IP68 / IP69K, kai naudojama su atitinkamais sandarikliais ir korpusais.
• Atitinka DIN EN 60423 standartą, RoHS ir REACH reikalavimus.

Kam ši įvorė skirta

Elektros skydų montuotojams, mašinų gamybos ir automatizavimo specialistams, kurie turi suderinti skirtingų dydžių kabelių įvadus. Puikiai tinka, kai reikia sumažinti M25 angą iki M20, kad būtų galima įsukti mažesnį kabelio sandariklį ar gofruotosios žarnos jungtį. Tinka ir techninės priežiūros komandoms, kurioms svarbu, kad atsarginės dalys atitiktų standartus ir būtų ilgaamžės.

Pagrindinės specifikacijos

• Gaminio tipas: redukcinė įvorė
• Medžiaga: žalvaris
• Paviršiaus apdorojimas: nikeliuotas
• Sriegio tipas: metrinis (M)
• Įėjimo sriegis: M25 x 1,5
• Išėjimo sriegis: M20 x 1,5
• Sriegio žingsnis: 1,5 mm
• Veržliarakčio dydis (SW): 27 mm
• Darbinė temperatūra: nuo -40 °C iki +130 °C
• Apsaugos klasė: skirta sistemoms iki IP68 / IP69K
• Taikymo sritis: pramoninės elektros instaliacijos, mašinų gamyba, automatizavimas
• Atsparumas korozijai: didelis
• Cheminis atsparumas: geras
• Atitiktis: RoHS, REACH, DIN EN 60423
• Montavimo tipas: įsukama
• Spalva: metalinė sidabrinė

Kaip naudoti

Įvorė įsukama į M25 angą, o į jos M20 sriegį įsukamas mažesnis kabelio sandariklis ar žarnos jungtis. Prieš montavimą rekomenduojama patikrinti, ar sriegiai švarūs, ir, jei reikia, naudoti tinkamą tarpinę, kad būtų išlaikyta apsaugos klasė. Veržliarakčio dydis 27 mm palengvina darbą net ankštose vietose.

Patarimas: sandarumui užtikrinti visada naudokite kartu su OBO BETTERMANN arba kito gamintojo M20 kabelio sandarikliu, atitinkančiu IP68 / IP69K reikalavimus. Montuodami skydo viduje palikite šiek tiek vietos raktui, kad galėtumėte priveržti įvorę nepažeisdami gretimų elementų. Periodiškai patikrinkite, ar įvorė neatsisuko dėl vibracijos.
