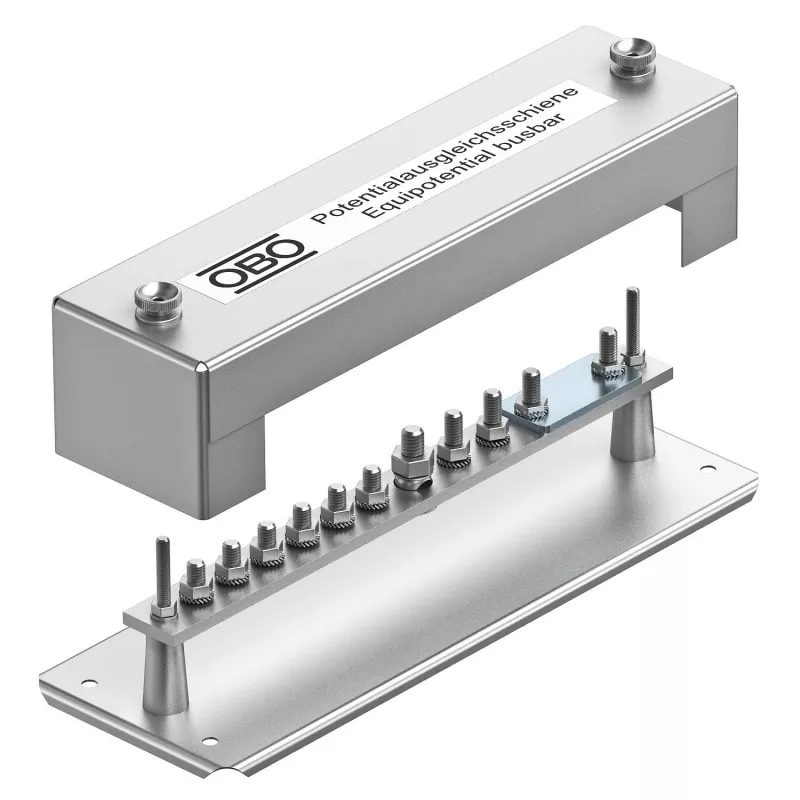

OBO Bettermann 1810 išlyginamojo potencialo šyna, 348 mm, 10 prijungimo taškų, permatomas dangtelis 5015057

10 prijungimo taškų ir 348 mm ilgis – ši OBO Bettermann 1810 išlyginamojo potencialo šyna sukonstruota taip, kad apsauginio išlyginamojo potencialo ir žaibosaugos sistemos būtų sujungtos viename patogiame taške. Nikeliuota žalvarinė kontaktinė juosta ant cinkuoto plieno pagrindo užtikrina patikimą laidumą per visus gnybtus.

Privalumai, svarbūs elektros sistemų projektuotojams ir montuotojams

• 10 prijungimo taškų: 7 maži gnybtai (iki 25 mm² vienagysliams/suvytiems, 16 mm² smulkiagysliams) ir 2 dideli gnybtai (iki 95 mm² vienagysliams/suvytiems, 70 mm² smulkiagysliams) bei vienas plokščiojo laidininko prijungimas (30 x 3,5 mm)
• Permatomas, atlenkiamas, užplombuojamas dangtelis apsaugo nuo atsitiktinio prisilietimo ir leidžia vizualiai patikrinti
• Tvirtinimas prie sienos ar kito paviršiaus naudojant jau paruoštą pagrindo plokštę
• Integruotas bandymo taškas, skirtas periodiniams patikrinimams pagal standartus
• Atitinka DIN VDE 0100-410, DIN VDE 0100-540 ir DIN VDE 0185-305-3 reikalavimus

Kaip naudoti

Sumontuokite šyną centrinėje, lengvai prieinamoje vietoje. Prijunkite apsauginius laidininkus prie atitinkamų gnybtų naudodami M5 arba M8 varžtus. Permatomą dangtelį galima užplombuoti, kad būtų išvengta neteisėtos prieigos. Naudokite bandymo tašką, norėdami patikrinti sujungimo vientisumą atliekant eilinius patikrinimus.

Techninės specifikacijos

• Gaminio tipas: Išlyginamojo potencialo šyna
• Serija: 1810
• Pagrindo plokštės medžiaga: Cinkuotas plienas
• Kontaktinės juostos medžiaga: Nikeliuotas žalvaris
• Prijungimo taškų skaičius: 10
• Prijungimo galia (maži laidininkai): 7 x iki 25 mm² (vienagysliai/suvyti) / 16 mm² (smulkiagysliai)
• Prijungimo galia (dideli laidininkai): 2 x iki 95 mm² (vienagysliai/suvyti) / 70 mm² (smulkiagysliai)
• Prijungimo galia (plokščiasis laidininkas): 1 x 30 x 3,5 mm
• Dangtelio tipas: Permatomas, atlenkiamas, užplombuojamas
• Tvirtinimo tipas: Prie sienos / paviršiaus
• Atitiktis standartams: DIN VDE 0100-410, DIN VDE 0100-540, DIN VDE 0185-305-3
• Varžtų tipas (maži gnybtai): M5
• Varžtų tipas (dideli gnybtai): M8
• Bandymo taškas: Yra
• Ilgis: 348 mm
• Plotis: 50 mm
• Aukštis: 40 mm
• Maks. darbinė temperatūra: +40 °C
• Min. darbinė temperatūra: -5 °C

Pastaba

Dėl tvirtos konstrukcijos ir aiškaus gnybtų išdėstymo ši šyna palengvina elektros saugos reikalavimų laikymąsi.
