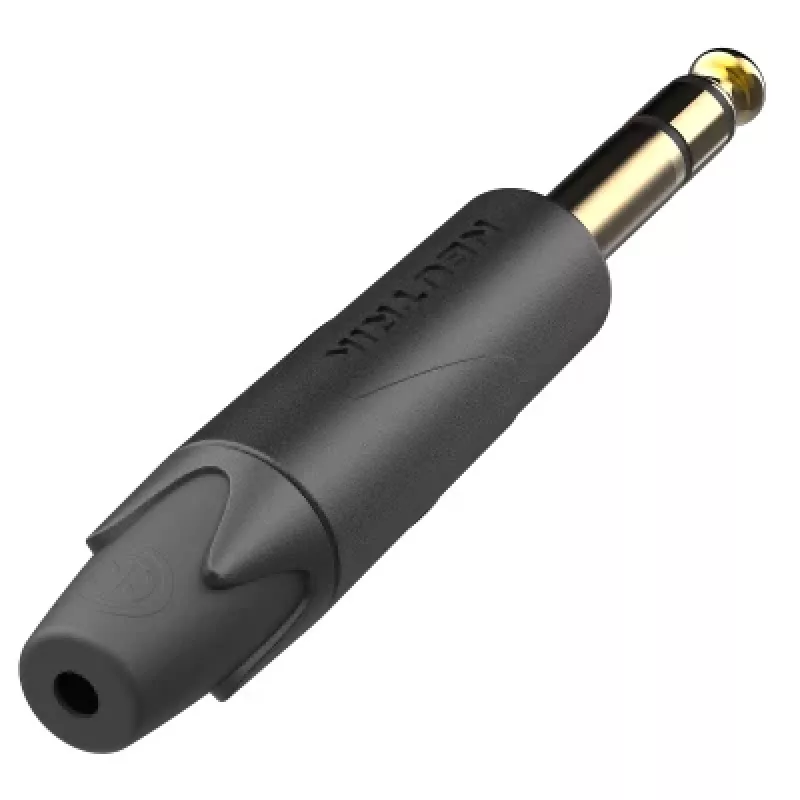

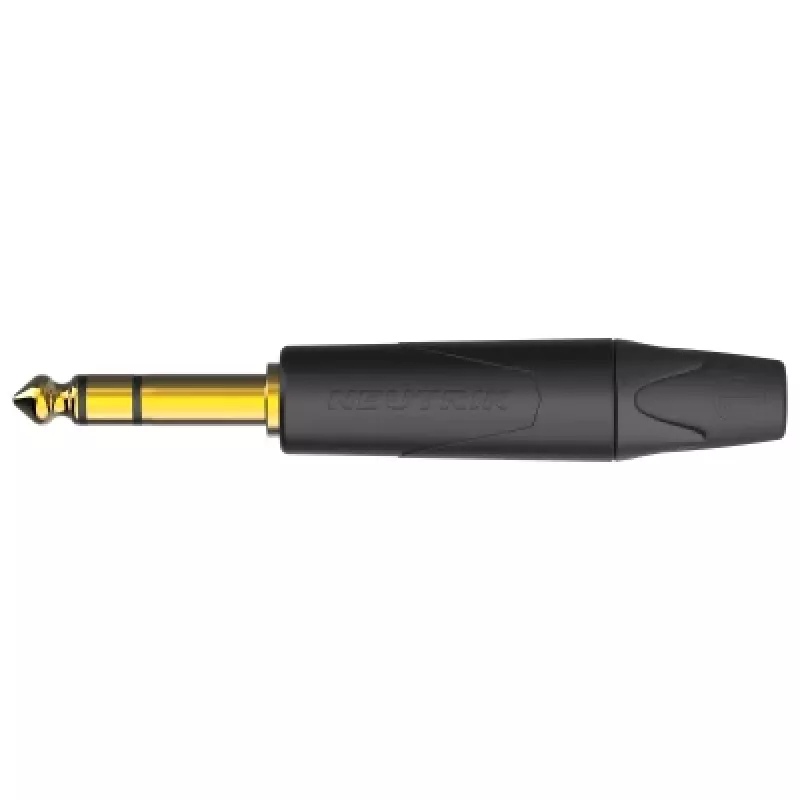

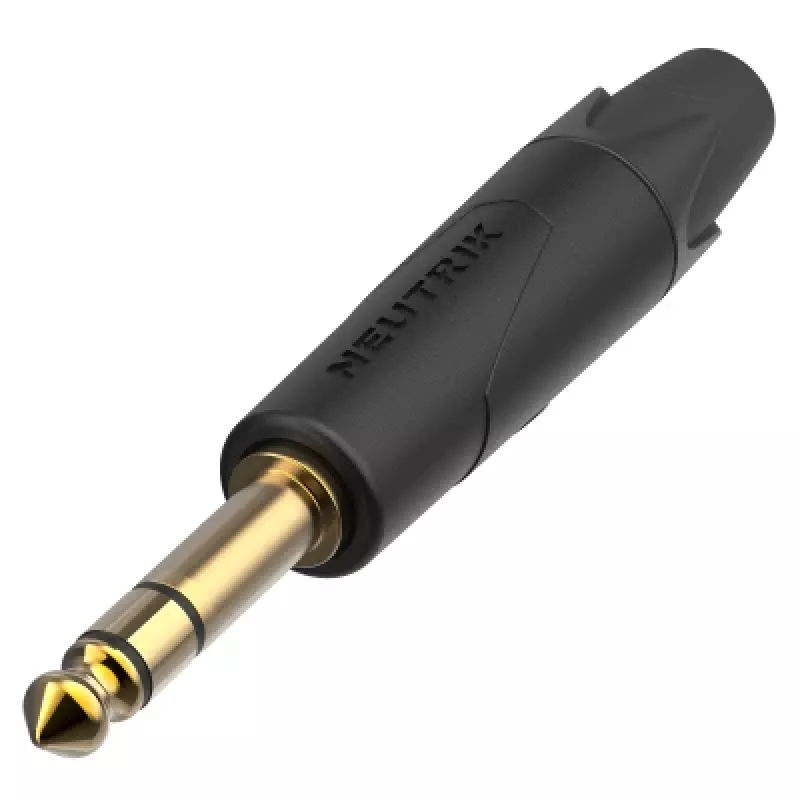

Neutrik NP3XX-AU-0 1/4 inch TRS Phone Plug su auksu dengtais kontaktais

Kai studijos patchbay ar scenos įrangos sujungimui reikia patikimo 1/4" TRS kištuko, kuris atlaikytų tūkstančius prijungimų, Neutrik NP3XX-AU-0 su auksu dengtais kontaktais yra sprendimas, kuriuo pasitiki garso inžinieriai ir muzikantai. Šis 3 polių (Tip-Ring-Sleeve) kištukas užtikrina stabilų balansuotą signalą net ir intensyvaus naudojimo sąlygomis.

Kodėl verta rinktis

Auksu dengti kontaktai sumažina kontaktinę varžą ir užtikrina ilgalaikį signalo vientisumą, o čiaudinio tipo (chuck) įtempimo mažinimo mechanizmas tvirtai laiko kabelį net ir judant scenoje. Korpusas pagamintas iš nikeliuoto žalvario, atsparus mechaniniam poveikiui.

Techninės specifikacijos

• Jungties tipas: 1/4" (6,35 mm) phone plug
• Polių skaičius: 3 (TRS – Tip-Ring-Sleeve)
• Lytis: vyriškas (male)
• Kontaktų danga: auksas
• Korpuso medžiaga: nikeliuotas žalvaris
• Kabelio išorinis skersmuo: 4,5–10 mm
• Jungimo būdas: litavimas
• Dielektrinis stipris: 1 kVdc
• Izoliacijos varža: > 2 GΩ
• Vardinė srovė vienam kontaktui: 15 A
• Vardinė įtampa: < 50 V
• Sujungimų ciklų skaičius: > 1000
• Įtempimo mažinimas: čiaudinio tipo
• Darbinė temperatūra: nuo -30 °C iki +80 °C
• Standartų atitiktis: IEC 60603-11 / EIA RS-453

Kam tinka

Šis kištukas skirtas tiems, kurie patys lituoja ar remontuoja balansuotus TRS kabelius: studijos patchbay, maišymo pultų, scenos monitorių ir kitos profesionalios garso įrangos savininkams. Tinka kabeliams nuo 4,5 iki 10 mm skersmens.

Kaip naudoti

Nuimkite išorinę kabelio izoliaciją, atskirkite ekranavimą ir vidinius laidininkus, tada prilituokite juos prie atitinkamų kontaktų (Tip, Ring, Sleeve). Užveržkite čiaudinio tipo įtempimo mažinimo mechanizmą, kad kabelis būtų tvirtai pritvirtintas. Prieš naudodami patikrinkite, ar nėra trumpojo jungimo.

Patarimas: litavimui naudokite kokybišką lydmetalį ir laikykitės rekomenduojamos temperatūros, kad nepažeistumėte auksu dengtų kontaktų. Jei kabelis bus naudojamas judrioje aplinkoje, papildomai apsaugokite litavimo vietą termiškai susitraukiančiu vamzdeliu.
