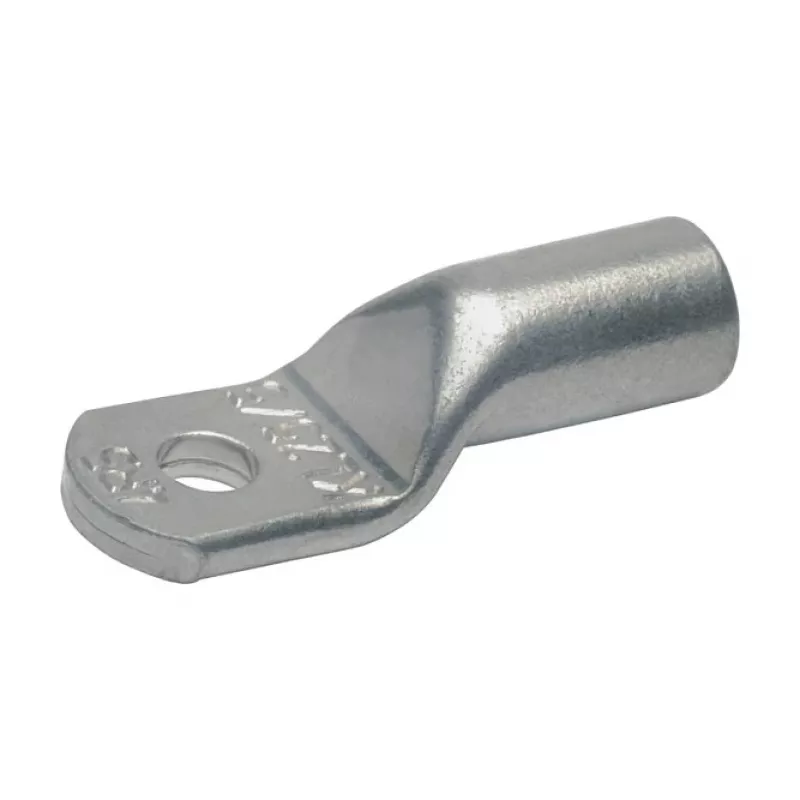

Gustav Klauke 8R12 Varinis kabelio antgalis 95 mm² M12

Elektros montuotojai ir skirstomųjų spintų gamintojai žino, kad patikimas, mažos varžos sujungimas yra kritiškai svarbus didelės srovės variniams laidams. Gustav Klauke 8R12 varinis kabelio antgalis užtikrina tvirtą 95 mm² varinių laidų prijungimą prie M12 srieginės jungties – tai sprendimas, kuriuo galite pasikliauti ilgus metus.

Pagrindinės specifikacijos

• Gamintojo kodas: 8R12
• Serija: Klauke 8R
• Medžiaga: elektrolitinis varis (E-Cu), neapdorotas
• Laido skerspjūvis: 95 mm²
• Varžto skylės skersmuo: M12 (13 mm)
• Tinka vyties klasės laidams: 2, 5, 6
• Standartas: DIN 46235
• Presavimo tipas: šešiakampis presavimas
• Bendras ilgis: 65 mm
• Kontakto plotis: 28 mm
• Kontakto storis: 3,5 mm
• Vamzdelio vidinis skersmuo: 13,5 mm
• Vamzdelio išorinis skersmuo: 17,5 mm
• Maksimali darbinė temperatūra: 150 °C
• Įtampa: iki 1000 V

Kodėl verta rinktis

Šis antgalis turi platėjantį įvedimą, kad laidą būtų lengva įstatyti, ir kontrolinę angą, leidžiančią greitai patikrinti presavimo kokybę. Neapdorotas vario paviršius užtikrina puikų laidumą, kai presavimas atliekamas tinkamai. Matmenys ir mechaninės savybės atitinka DIN 46235, todėl tai profesionalus pasirinkimas reikliems elektros sujungimams.

Kam tinka

• Skirstomųjų spintų ir skirstytuvų gamybai
• Valdymo spintoms ir pramoninei įrangai
• Įžeminimo ir potencialų išlyginimo sistemoms
• Variklių ir transformatorių prijungimui

Kaip naudoti

Naudokite šešiakampį presavimo įrankį su 95 mm² laidams pritaikyta presavimo matrica. Antgalis parduodamas vienetais ir tinka tik variniams laidams. Nuimkite izoliaciją iki reikiamo ilgio ir atlikite presavimą ant vamzdelio dalies, kad sujungimas būtų tvirtas ir patikimas.

Patarimas: prieš presuodami įsitikinkite, kad antgalis ir laidas yra švarūs, be oksidacijos – taip užtikrinsite mažiausią perėjimo varžą ir ilgaamžiškumą.
