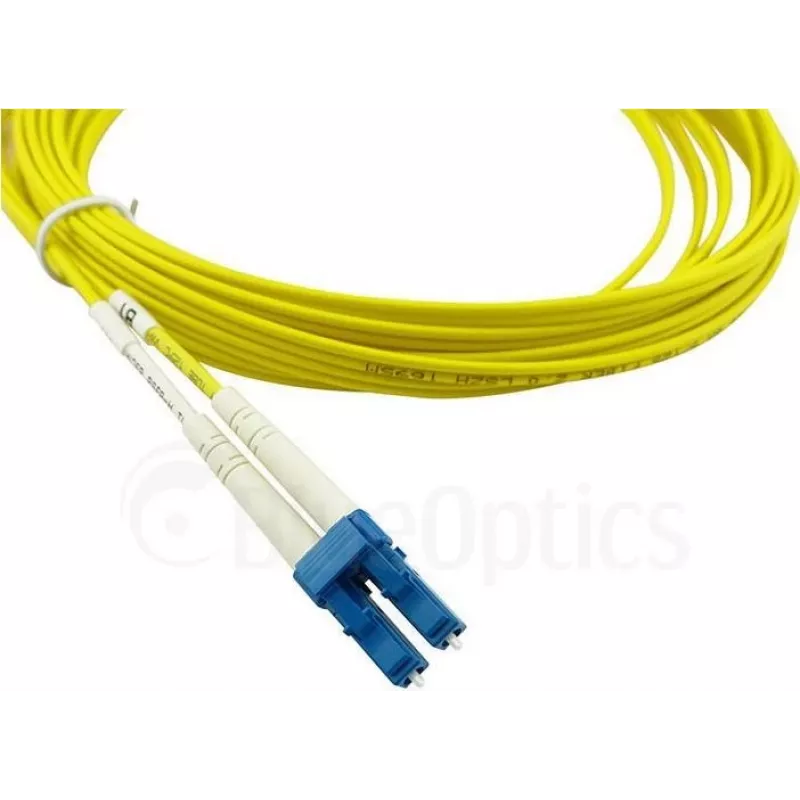

BlueOptics LC-LC vienmodis šviesolaidinis jungiamasis laidas 2 m X66260-2 G.657.A1

„BlueOptics LC-LC vienmodis šviesolaidinis jungiamasis laidas 2 m X66260-2 G.657.A1“ yra 2 metrų ilgio vienmodis šviesolaidinis laidas su LC/UPC jungtimis abiejuose galuose ir G.657.A1 klasės šviesolaidžiu. Šis laidas skirtas pilno duplekso optiniams ryšiams, tinkamas jungti skirstomuosius skydus, siųstuvus-imtuvus ir aktyvią įrangą ten, kur reikalingi maži slopinimai ir mažas lenkimo spindulys. Laidas naudoja lazeriu optimizuotą vienmodį šviesolaidį su 125 µm apvalkalo skersmeniu ir liepsną slopinančiu LSZH išoriniu apvalkalu, kuris degdamas išskiria mažai dūmų ir neišskiria halogenų. Kiekvienas laidas yra išbandytas dėl įterpimo slopinimo ir atspindžio slopinimo, pagamintas pagal įprastus pramonės standartus šviesolaidiniams jungiamiesiems laidams.

Privalumai

„BlueOptics X66260-2“ jungiamieji laidai užtikrina mažą įterpimo slopinimą ir aukštą atspindžio slopinimą, palaikydami patikimą optinį perdavimą trumpais ir vidutiniais atstumais. G.657.A1 šviesolaidžio tipas suteikia geresnę lenkimo toleranciją, palyginti su standartiniu vienmodžiu šviesolaidžiu, todėl 2 m laidą lengviau nutiesti tankiai sumontuotose sistemose. Jungtyse naudojamos cirkonio keramikos ferrulės, užtikrinančios pastovų sujungimo veikimą ir ilgą tarnavimo laiką, o LSZH apvalkalas sumažina gaisro metu išsiskiriančius toksinus ir dūmus.

Pagrindinės specifikacijos

• Ilgis: 2 m
• Jungtys: LC/UPC – LC/UPC
• Šviesolaidžio tipas: Vienmodis G.657.A1
• Apvalkalo skersmuo: 125 µm
• Išorinis apvalkalas: LSZH (mažai dūmų, be halogenų)
• Įterpimo slopinimas: Išbandytas, atitinka standartus
• Atspindžio slopinimas: Aukštas, išbandytas

Naudojimas

Prieš montuodami apžiūrėkite abi LC jungtis ir jų galų paviršius, kad jie būtų švarūs ir be dulkių. Nutieskite 2 m laidą be aštrių įlinkimų ir laikykitės rekomenduojamo G.657.A1 šviesolaidžio lenkimo spindulio, kad išlaikytumėte optines savybes. Įjunkite LC jungtis į atitinkamus skirstomųjų skydų ar siųstuvų-imtuvų prievadus, kol jos užsifiksuos. Po montavimo patikrinkite ryšio veikimą, išmatuodami įterpimo slopinimą ir atspindžio slopinimą, kad įsitikintumėte, jog vertės atitinka sistemos reikalavimus.

Rekomendacijos

Geriausiems rezultatams prieš sujungimą visada nuvalykite jungčių galų paviršius tinkamais šviesolaidžio valymo įrankiais ir venkite per dažnų sujungimo ciklų, viršijančių įprastą naudojimą. Tiesdami laivą ankštose erdvėse, pasinaudokite geresne lenkimo tolerancija, tačiau neviršykite gamintojo nurodyto mažiausio lenkimo spindulio. Kiekvienam sumontuotam laidui saugokite optinių nuostolių matavimo ataskaitą, kad būtų lengviau diagnozuoti problemas ir atlikti ateities pakeitimus.
