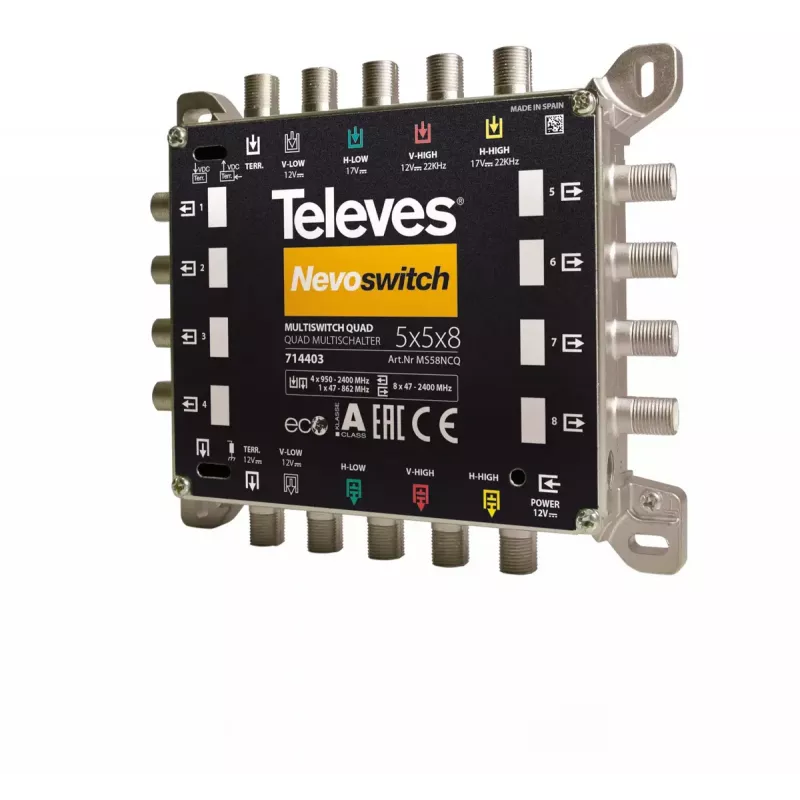

Satelitinis multiswitch Televes 714403 5 įėjimai 13 išėjimų

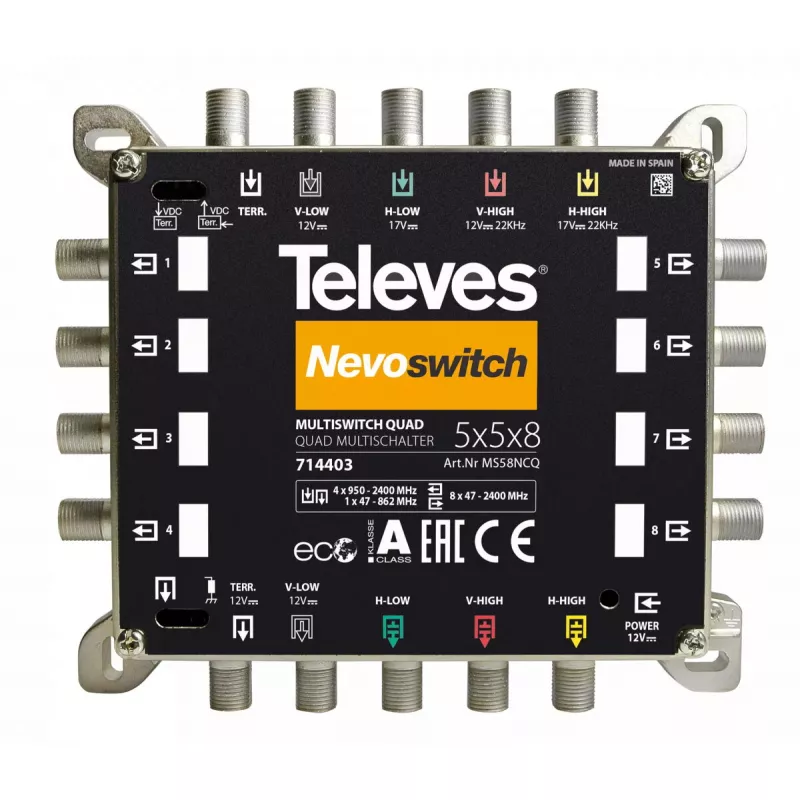

Televes 714403 (modelis MS58NCQ) yra kaskaduojamas, kvadru suderinamas satelitinis multiswitch, skirtas palydoviniams ir antžeminiams signalams paskirstyti gyvenamosiose ir mažose komercinėse instaliacijose. Įrenginys turi 5 įėjimus (vieną antžeminį ir keturis palydovinius poliarizacijoms) bei 13 vartotojo išėjimų, palaiko 950–2400 MHz dažnių diapazoną. Komplekte yra 12 V maitinimo šaltinis (ref. 9916).

Privalumai

Šis multiswitch gali veikti kaip terminalas (žvaigždės topologija) arba būti kaskaduojamas su kitais naudojant paprastą jungiklį. Jis generuoja 22 kHz toną, užtikrinančią suderinamumą su bet kokiu LNB, įskaitant QUAD LNB, ir palaiko nuotolinį maitinimą per VL liniją. Įrenginys leidžia nuolatinės srovės cirkuliaciją iš įėjimų į viršų, turi aktyvų antžeminį kelią ir jungiklį, skirtą maitinti antžeminius stiprintuvus arba leisti srovės cirkuliaciją. Kompaktiški matmenys (137 × 29 × 121 mm) ir mažas srovės suvartojimas (40 mA) supaprastina montavimą.

Tinka

• Palydoviniam signalui paskirstyti keliems imtuvams gyvenamuosiuose namuose
• Mažoms komercinėms ar daugiakambarių instaliacijoms
• Sistemoms, kuriose reikia kaskaduoti multiswitch'us
• Sistemoms su QUAD LNB ar kitais 4 poliarizacijų LNB

Pagrindinės techninės specifikacijos

• Modelis: Televes 714403 (MS58NCQ)
• Įėjimai: 5 (4 palydovinės poliarizacijos + 1 antžeminis)
• Išėjimai: 13 vartotojo išėjimų
• Dažnių diapazonas: 950–2400 MHz

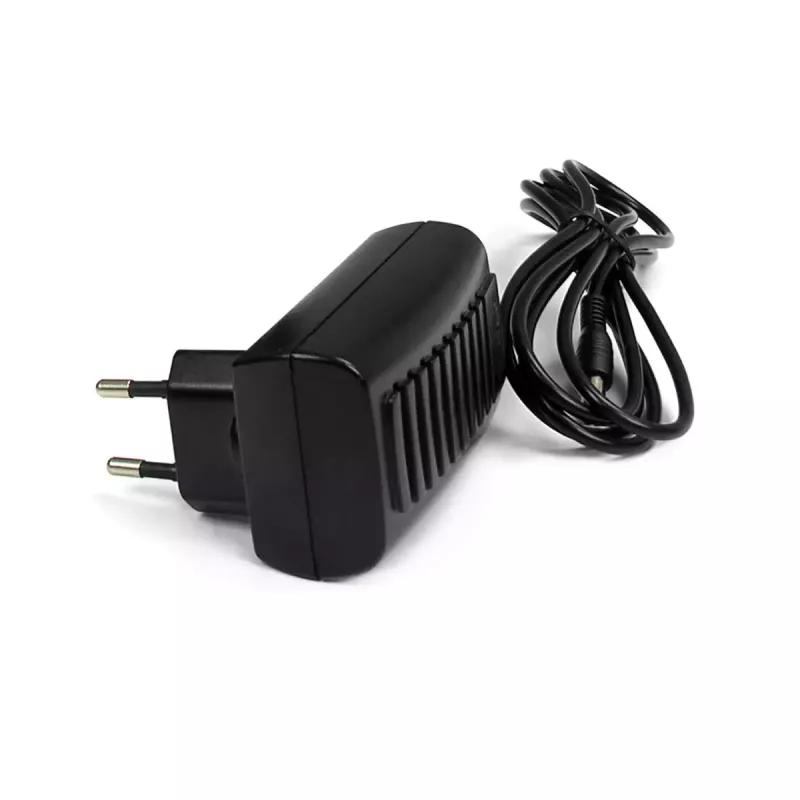

• Įėjimo įtampa: 12 V (maitinimo šaltinis ref. 9916 komplekte)
• Įtampos lygis: 92–105 dBµV
• Srovės suvartojimas: 40 mA
• Matmenys: 137 × 29 × 121 mm
• EAN: 8424450172865

Kaip naudoti

Sumontuokite multiswitch šalia antenos paskirstymo taško ir prijunkite keturis palydovinio LNB išėjimus bei antžeminę anteną prie atitinkamų įėjimų. Prijunkite komplekte esantį 12 V maitinimo šaltinį. Konfigūruokite įrenginį kaip terminalą žvaigždės topologijoje arba nustatykite paprastą jungiklį kaskadiniam režimui, kai jungiate papildomus multiswitch'us. Naudokite 22 kHz toną ir VL nuotolinį maitinimą pagal prijungtų LNB ir imtuvų reikalavimus. Įsitikinkite, kad nuolatinės srovės cirkuliacijos nustatymai atitinka instaliacijos maitinimo poreikius.

Rekomendacijos

Pastatykite multiswitch sausoje, vėdinamoje vietoje ir naudokite kokybiškus koaksialinius kabelius bei jungtis. Prieš baigdami montavimą patikrinkite LNB ir imtuvų suderinamumą su 22 kHz tonu ir VL nuotoliniu maitinimu.
