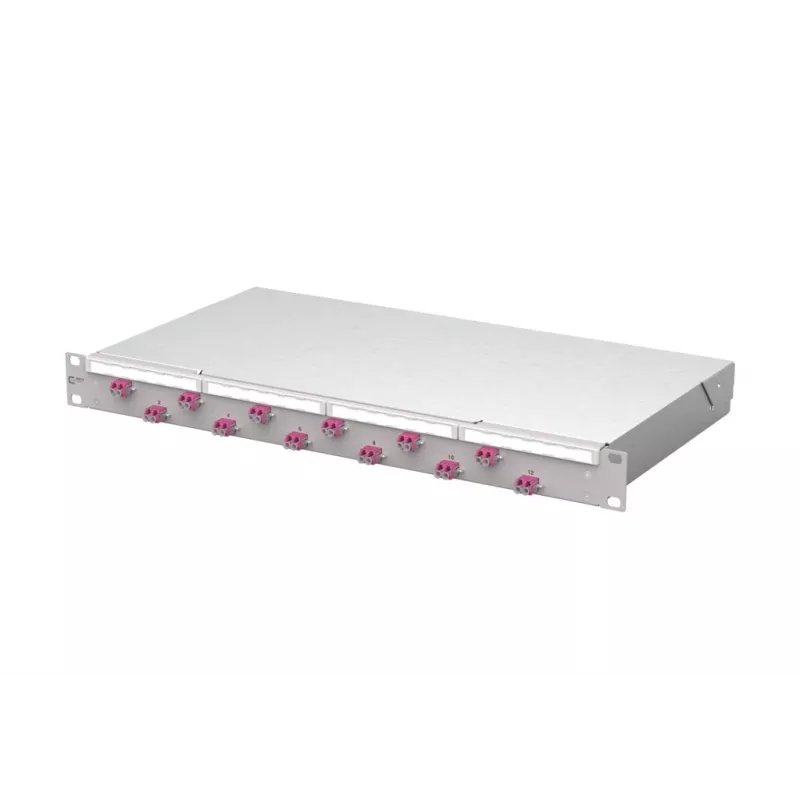

METZ CONNECT VIK 12xLC-D OM4 šviesolaidžių pachvatalas 1U 24 pluoštams 1504507512-F

METZ CONNECT VIK 12xLC-D OM4 yra 1U aukščio 19 colių šviesolaidžių pachvatalas, skirtas tvarkingai ir patikimai užbaigti iki 24 daugiamodžių pluoštų. Šis sprendimas leidžia optimizuoti vietą rack spintoje ir užtikrinti stabilias OM4 klasės jungtis.

Kam skirtas

Tinklo montuotojams ir duomenų centrų technikams, kuriems reikia kompaktiško, našaus šviesolaidžių paskirstymo sprendimo OM4 daugiamodžių kabelių infrastruktūrai. Idealiai tinka magistraliniams ir horizontaliems kabeliams įmonių tinkluose.

Pagrindinės savybės

• 12 LC-Duplex prievadų, paruoštų OM4 daugiamodėms jungtims
• 1U 19 colių rack montavimo dizainas taupo vertingą spintos vietą
• Iš anksto sumontuoti 2 m LC-PC pigtailai greitam suvirinimui
• Tvirtas plieninis korpusas su šviesiai pilku milteliniu dažu
• Integruotas suvirinimo padėklas, talpinantis 24 suvirinimo vietas

Specifikacijos

• Produkto tipas: Šviesolaidžių pachvatalas
• Serija: VIK
• Montavimas: 19 colių rack, 1U
• Prievadai: 12 LC-Duplex
• Pluoštai: 24
• Pluošto tipas: Daugiamodis OM4 (50/125 µm)
• Adapterio tipas: LC-Duplex
• Pigtailo tipas: LC-PC, ilgis 2 m
• Korpuso medžiaga: Plienas, milteliniu būdu dažytas
• Priekinio skydo medžiaga: Aliuminis, anoduotas
• Spalva: Šviesiai pilka (RAL 7035)
• Užpakalinės kabelių įvadai: 4x PG16/M20, 2x PG21/M25
• Suvirinimo padėklo talpa: 24 suvirinimo vietos (suspaudimo arba šilumos susitraukimo)
• Darbinė temperatūra: -20 °C iki +70 °C
• Sandėliavimo temperatūra: -25 °C iki +75 °C

Kaip naudoti

Sumontuokite pachvatalą 1U 19 colių rack spintoje. Įveskite šviesolaidžių kabelius per galinius įvadus (PG16/M20 arba PG21/M25), nuimkite izoliaciją ir suvirinkite pluoštus su iš anksto sumontuotais LC-PC pigtailais, naudodami suvirinimo padėklą. Uždenkite ir prijunkite LC-Duplex patch kordus prie priekinių prievadų.

Patarimai

Norėdami užtikrinti geriausią veikimą, naudokite OM4 klasės patch kordus ir tinkamai valdykite lenkimo spindulį, kai tiesiate pluoštus į pachvatalą ir iš jo. Reguliariai tikrinkite, ar suvirinimo vietos tvirtos, ir laikykitės gamintojo nurodytų temperatūros ribų.
