METZ CONNECT 11061913 sąsajos relės modulis, 24 V AC ritė, 1 perjungiamasis kontaktas, 6 A, baltas

METZ CONNECT 11061913 – tai kompaktiškas sąsajos relės modulis, skirtas patikimam didelės galios apkrovų perjungimui naudojant mažos galios valdymo signalus. Šis modelis užtikrina galvaninę izoliaciją ir 6 A / 250 V AC perjungimo galimybes, todėl puikiai tinka pramoninės automatikos, pastatų valdymo ir HVAC sistemose.

Privalumai profesionalams

• Galvaninė izoliacija apsaugo jautrius valdymo įrenginius nuo trukdžių ir viršįtampių.
• 24 V AC ritė suderinama su standartiniais PLC išėjimais, todėl integracija paprasta.
• 1 perjungiamasis kontaktas (SPDT) leidžia lanksčiai valdyti tiek įjungimo, tiek išjungimo grandines.
• 6 A / 250 V AC kontaktų reitingas leidžia tiesiogiai perjungti kontaktorius, vožtuvus ar kitas apkrovas.
• AgNi kontaktai užtikrina ilgaamžiškumą ir atsparumą elektros lankui.
• Platus darbinės temperatūros diapazonas nuo -20 °C iki 55 °C.
• Varžtiniai gnybtai palengvina montavimą ir techninę priežiūrą.

Kam skirtas

Šis relės modulis skirtas elektros inžinieriams, skydų surinkėjams ir techninės priežiūros specialistams, dirbantiems pramoninės automatikos, pastatų valdymo ir HVAC srityse. Jis idealiai tinka, kai PLC ar valdiklio išėjimas turi valdyti didesnės galios apkrovas, reikalaujančias galvaninės izoliacijos.

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 1 perjungiamasis (SPDT)
• Ritės įtampa: 24 V AC
• Kontaktų reitingas: 250 V AC / 6 A
• Perjungimo galia: 1500 VA
• Elektros tarnavimo laikas: 100 000 operacijų
• Mechaninis tarnavimo laikas: 10 000 000 operacijų
• Montavimas: DIN bėgelis
• Prijungimas: varžtiniai gnybtai
• Apsaugos klasė: IP20
• Kontaktų medžiaga: AgNi
• Darbinė temperatūra: -20 °C iki 55 °C

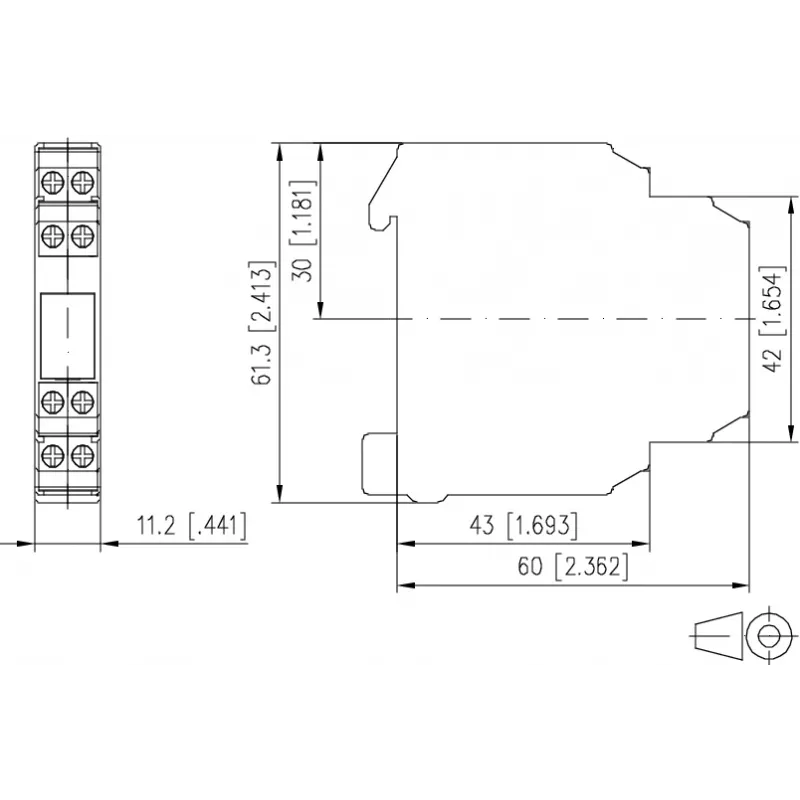

• Matmenys (P x G x A): 11,2 x 60 x 61,3 mm
• Svoris: 45 g
• Spalva: balta

Naudojimo patarimai

Montuodami įsitikinkite, kad ritės įtampa atitinka valdymo signalą – tai apsaugos nuo priešlaikinio gedimo. Varžtiniams gnybtams naudokite tinkamus gnybtų antgalius, kad užtikrintumėte patikimą kontaktą. Indukcinėms apkrovoms rekomenduojama pridėti gesintuvą arba varistorių lygiagrečiai kontaktams – tai prailgins relės tarnavimo laiką. Dėl siauro 11,2 mm profilio modulius galima montuoti vieną šalia kito be papildomų tarpų, tačiau užtikrinkite pakankamą vėdinimą skydelyje.

Patarimas: prieš montuodami visada patikrinkite, ar ritės įtampa atitinka jūsų valdymo grandinės įtampą. Jei naudojate indukcines apkrovas, sumontuokite apsauginius elementus (RC grandinę arba varistorių), kad išvengtumėte kontaktų dilimo.
