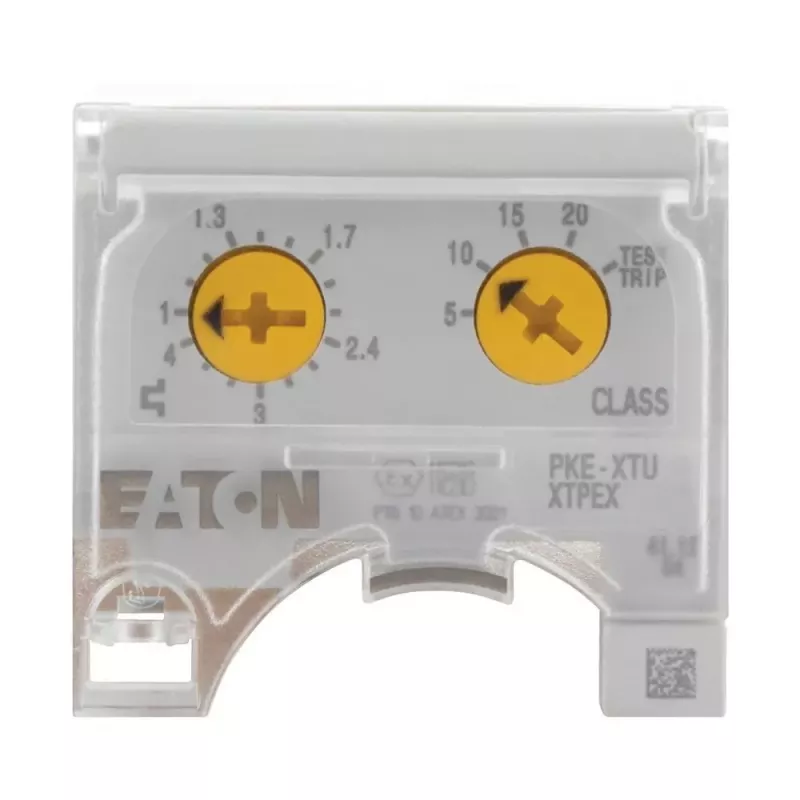

Eaton PKE-XTU-4 elektroninis perkrovos atleidimo blokas, 0,3-4 A, 690 V AC, skirtas PKE12/PKE32 121724

Kai trijų fazių variklių apsauga sujungiama su trumpojo jungimo apsauga viename kompaktiškame įrenginyje, sumažėja tiek montavimo laikas, tiek spintos užimamas plotas. Eaton PKE-XTU-4 elektroninis perkrovos atleidimo blokas įstatomas tiesiai į Eaton PKE12 arba PKE32 variklio apsaugos automatinį jungiklį ir užtikrina patikimą variklių iki 4 A apsaugą nuo perkrovų. Platus 0,3–4 A reguliavimo diapazonas leidžia tiksliai pritaikyti apsaugą prie variklio vardinės srovės, nereikalaujant atskirų šiluminių perkrovos relių.

Kodėl verta rinktis

Elektroninis plačiajuostis atleidimo blokas pakeičia kelias šilumines perkrovos reles – vienas įrenginys apima visą reikalingą srovės intervalą. Tai mažina sandėlio atsargų skaičių ir supaprastina variklių apsaugos konfigūravimą. Integruota konstrukcija su PKE serijos jungikliais taupo spintos erdvę ir laidų sujungimo laiką.

Techniniai duomenys

• Reguliuojamas perkrovos atleidimas: 0,3–4 A
• Vardinė darbinė įtampa: iki 690 V AC
• Suderinamumas su Eaton PKE12 ir PKE32 variklių apsaugos automatiniais jungikliais
• Išjungimo klasė: 10
• 3 polių, 50/60 Hz
• Darbinė temperatūra: nuo -25 iki +55 °C
• Apsaugos laipsnis sumontavus: IP20

Tipinės naudojimo sritys

• Variklių paleidikliai pramoninėse mašinose
• Siurblių ir ventiliatorių valdymo spintos
• Konvejerių sistemos, kuriose reikalinga patikima perkrovos apsauga
• HVAC įranga su trifaziais varikliais iki 4 A

Svarbu žinoti

Atleidimo blokas skirtas tik kintamosios srovės įtampai. Jis atitinka IEC/EN 60947 ir VDE 0660 standartus, turi UL ir CSA sertifikatus. Montavimas ant suderinamo PKE jungiklio atliekamas be įrankių.

Patarimas: prieš montuodami įsitikinkite, kad pasirinktas PKE12 arba PKE32 modelis atitinka variklio vardinę srovę. Reguliuodami atleidimo srovę, vadovaukitės variklio duomenų lentelėje nurodyta visa apkrovos srove – teisingai nustatytas diapazonas prailgins variklio tarnavimo laiką ir išvengsite nereikalingų sustojimų.
