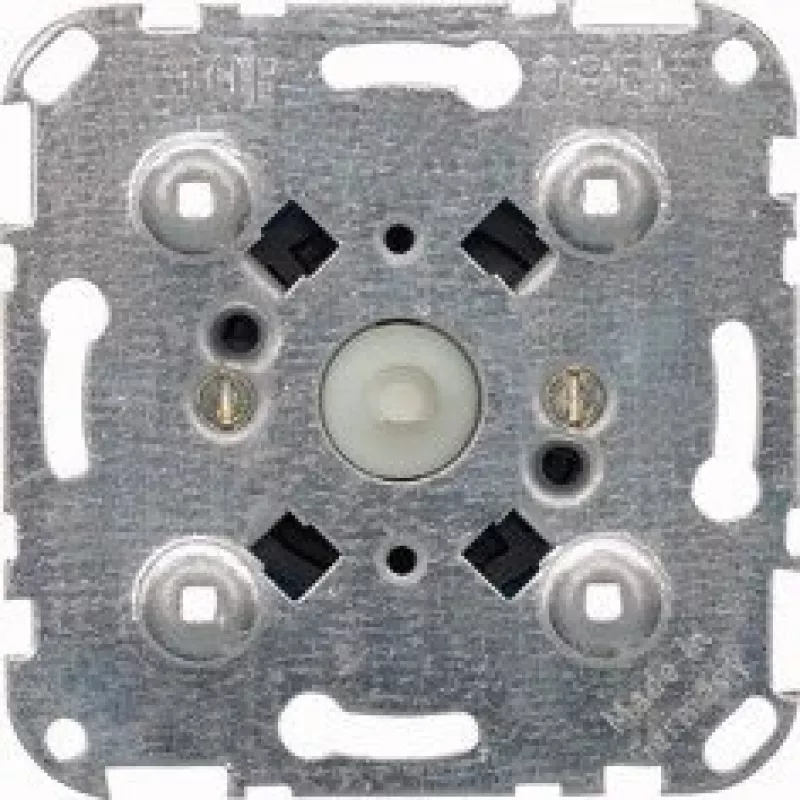

Merten 317400 System M dviejų polių perjungimo jungiklio įdėklas, 10 AX, 250 V, įleidžiamas, varžtiniai gnybtai, be halogenų

10 AX vardinė srovė ir 250 V AC – tokie parametrai leidžia Merten 317400 įdėklą naudoti tiek varžinėms, tiek indukcinėms apkrovoms valdyti. Dviejų polių perjungimo funkcija (SPDT) išplečia galimybes ten, kur įprasto vieno poliaus jungiklio nepakanka.

Kodėl verta rinktis šį įdėklą

• Dviejų polių perjungimo jungiklis (SPDT) – lankstus valdymas sudėtingesnėse schemose
• 10 AX, 250 V AC – tinka varžinėms ir indukcinėms apkrovoms
• Įleidžiamas įdėklas su varžtiniais gnybtais kietiems laidininkams iki 2,5 mm²
• Korpusas iš termoplastiko be halogenų, IP20 apsaugos klasė, VDE sertifikatas
• Mechaninis ilgaamžiškumas – daugiau kaip 50 000 perjungimo ciklų
• Suderinamas su Merten System M rėmeliais ir klavišais (parduodami atskirai)

Kaip naudojamas

Sumontuotas už tinkamo System M klavišo, šis įdėklas patikimai perjungia apšvietimo grandines, laiptinių schemas ar kitas vietas, kuriose reikalinga perjungimo funkcija. Varžtiniai gnybtai priima kietus laidininkus nuo 1,5 iki 2,5 mm², užtikrindami tvirtą kontaktą. Apie 24 mm montavimo gylis telpa į standartines įleidžiamas dėžutes, o darbinė temperatūra nuo -5 iki +40 °C atitinka įprastas patalpų sąlygas.

Pagrindinės specifikacijos

• Gaminio tipas: jungiklio įdėklas
• Perjungimo funkcija: perjungimo jungiklis (SPDT)
• Polių skaičius: 2
• Vardinė srovė: 10 AX
• Vardinė įtampa: 250 V AC
• Montavimo tipas: įleidžiamas
• Jungties tipas: varžtiniai gnybtai
• Gnybtų talpa: 1,5–2,5 mm² (kieti laidininkai)
• Korpuso medžiaga: termoplastikas, be halogenų
• Apsaugos klasė: IP20
• Darbinė temperatūra: nuo -5 iki +40 °C
• Sandėliavimo ir transportavimo temperatūra: nuo -25 iki +55 °C
• Mechaninių perjungimų skaičius: > 50 000
• Montavimo gylis: apie 24 mm
• Sertifikatas: VDE
• Dizaino linija: Merten System M (M-Smart, M-Plan, M-Pure)
• Reikalingi priedai: klavišas / dangtelis, rėmelis (parduodami atskirai)
• Vidinė spalva: juoda / pilka

Pastaba

Jei reikia patikimo perjungimo jungiklio, kuris sklandžiai integruojamas į Merten System M asortimentą, 317400 įdėklas pasižymi subalansuotu našumu, saugumu ir dizaino lankstumu. Rekomenduojame rinktis kartu su tos pačios linijos rėmeliu ir klavišu, kad montavimas būtų vientisas.
