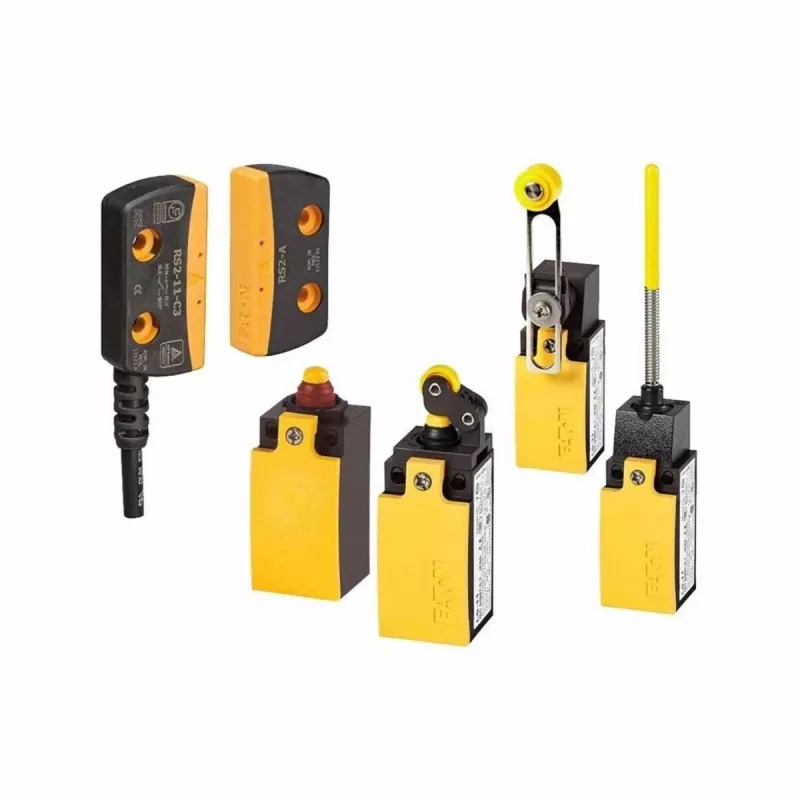

Eaton LSM-11S ribinis jungiklis, ritininis svirtis, 1NO+1NC, 6A, IP66/IP67, geltonas 266140

Mechaninė tarnavimo trukmė viršija 10 milijonų operacijų – tiek ciklų atlaiko Eaton LSM-11S ribinis jungiklis su ritinine svirtimi, kol reikia techninės priežiūros. Tai pozicijos jutiklis, skirtas patikimai fiksuoti judančių dalių padėtį net dulkėtoje ar drėgnoje aplinkoje.

Kam skirtas

Įrenginių techninės priežiūros inžinieriams ir mašinų konstruktoriams, kuriems reikia kompaktiško, ant pagrindo montuojamo pozicijos jungiklio konvejerių, apsauginių gaubtų ar linijinių pavarų kontrolei. Tinka ten, kur jungiklis veikiamas purslų arba dulkėto oro, o mechanizmas – ritininis svirtis, sekanti kumštelį ar judančią dalį.

Pagrindinės savybės

• Ritininė svirtis su geltonu ritinėliu – gerai matomas net prastai apšviestoje aplinkoje
• Snap-action kontaktų blokas: 1 normaliai atviras + 1 normaliai uždaras
• Vardinė darbinė srovė 6 A prie 230 V AC (AC-15)
• Apsaugos klasė IP66 ir IP67: atsparus dulkėms ir laikinam panardinimui
• Termoplastikinis korpusas, juodas
• Darbinė temperatūra nuo -25 °C iki +70 °C
• Prijungimas varžtiniais gnybtais
• Kabelio įvadas M20 x 1,5
• Mechaninė tarnavimo trukmė virš 10 milijonų operacijų
• Elektrinė tarnavimo trukmė virš 0,5 milijono operacijų
• Montavimas prie pagrindo 2 x M4 varžtais

Specifikacijos

• Produkto tipas: ribinis jungiklis / pozicijos jungiklis
• Pavaros tipas: ritininė svirtis
• Kontaktų konfigūracija: 1 N/O + 1 N/C (snap-action)
• Vardinė darbinė įtampa: 240 V AC, 250 V DC
• Korpuso spalva: juoda
• Ritinėlio spalva: geltona
• Atitiktis: CE, UL, CSA, CCC

Naudojimas

Montuokite jungiklį taip, kad ritinėlis liestų paviršių liestiniu kampu, o ne tiesiogiai – taip išvengsite šoninės apkrovos svirčiai. Kabelio įvadui naudokite lanksčią gofruotą žarną arba kabelio sandariklį su M20 sriegiu, kad išlaikytumėte IP apsaugos klasę.

Patarimas: reguliariai tikrinkite, ar ritinėlis laisvai sukasi ir ar svirtis grįžta į pradinę padėtį – tai padės išvengti klaidingų signalų. Sandarumui užtikrinti kas 6 mėnesius patikrinkite kabelio įvado sandariklio būklę.
