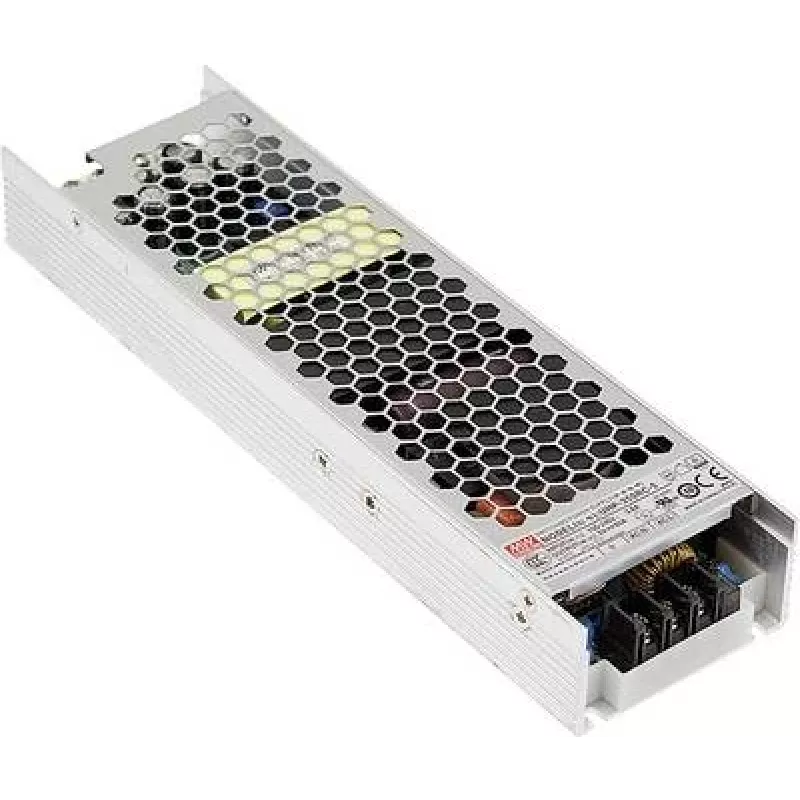

Maitinimo adapteris MEAN WELL UHP-350R-24 350W 24V 90-264V

MEAN WELL UHP-350R-24 yra kintamosios srovės nuolatinės srovės plonas vienos išvesties uždaros konstrukcijos maitinimo šaltinis su aktyviu galios faktoriaus korektoriumi (PFC). Jis tiekia 24 VDC 14,6 A srove, bendra išėjimo galia 350 W. Prietaisas priima plačią įėjimo įtampos diapazoną 90–264 VAC ir turi DC OK signalą sistemos stebėjimui. Kompaktiškas korpusas (62 mm × 220 mm × 31 mm) ir atitiktis RoHS reikalavimams daro jį tinkamu montuoti ten, kur reikalingas stabilus 24 V maitinimo šaltinis siaurame korpuse.

Privalumai

UHP-350R-24 suteikia didelės galios 24 V išėjimą ploname uždarame metaliniame korpuse, taupydamas vietą valdymo spintose ir įrangos stelažuose. Įmontuotas aktyvus PFC pagerina įėjimo srovės kokybę ir efektyvumą, o DC OK signalas leidžia paprastą nuotolinį išėjimo būsenos stebėjimą. Platus įėjimo diapazonas leidžia naudoti visame pasaulyje be papildomų keitiklių, o RoHS atitiktis atitinka įprastus aplinkosaugos reikalavimus.

Tinka

• Pramoninėms valdymo plokštėms ir automatikos įrangai
• Ryšių ir tinklo įrenginiams, kuriems reikalinga 24 VDC maitinimo įtampa
• Integruotoms sistemoms, matavimo prietaisams ir bandymų stendams
• LED apšvietimo tvarkyklėms ir smulkiai mechanikai

Pagrindinės techninės specifikacijos

• Modelis: MEAN WELL UHP-350R-24 (MPN: UHP-350R-24, EAN: 4021087040457)
• Išėjimas: 24 VDC, 14,6 A, 350 W bendra galia
• Įėjimo įtampa: 90–264 VAC
• Formos faktorius: plonas uždaras maitinimo šaltinis, matmenys 62 × 220 × 31 mm
• Savybės: aktyvus PFC, DC OK signalas, atitinka RoHS

Kaip naudoti

Pritvirtinkite ploną maitinimo šaltinį tinkamame korpuse arba DIN bėgio srityje, kuri atitinka jo matmenis ir leidžia vėdinimą. Prijunkite kintamosios srovės įėjimą prie 90–264 VAC tinklo laikydamiesi vietinių laidų sujungimo standartų ir saugos taisyklių. Prijunkite 24 VDC išėjimą prie apkrovos, laikydamiesi teisingo poliškumo ir srovės ribų (maks. 14,6 A). Naudokite DC OK signalą nuotoliniam stebėjimui arba integracijai su valdymo sistema. Palikite tinkamą tarpą aušinimui ir užtikrinkite tinkamą įžeminimą prieš įjungdami įrenginį.

Rekomendacijos

Maitinimo šaltinį montuokite gerai vėdinamoje vietoje, neužblokuokite ventiliacijos angų ir neviršykite vardinės srovės. Patikrinkite prijungtų apkrovų suderinamumą su 24 VDC maitinimo šaltiniu ir laikykitės gamintojo saugos nurodymų dėl laidų sujungimo ir įžeminimo.
