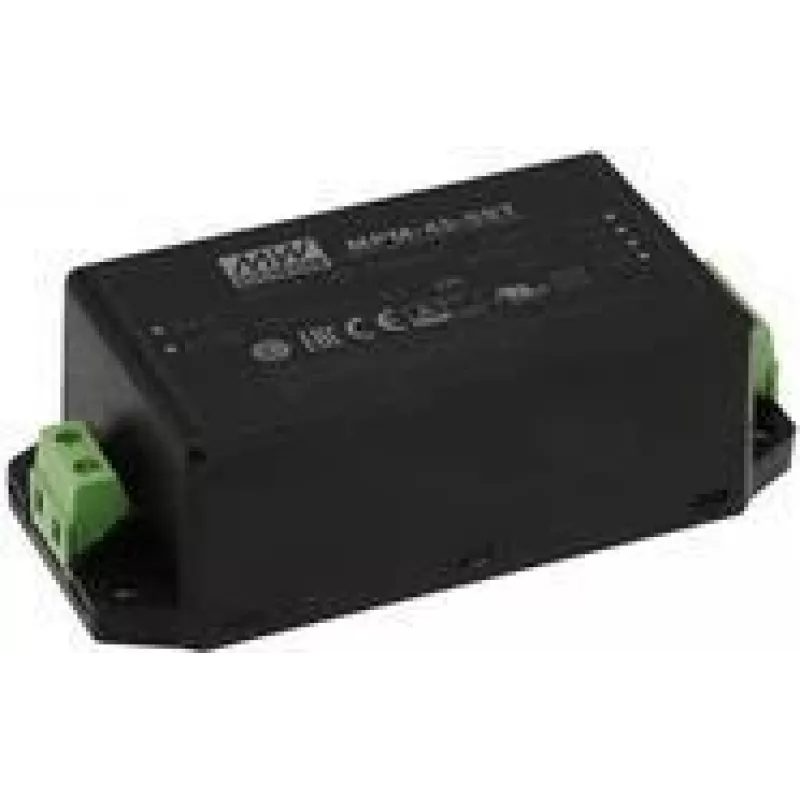

Maitinimo adapteris MEAN WELL MPM-45-12ST, vidaus, 45 W, įėjimas 80–264 V, juodas, 12 V išėjimas

MEAN WELL MPM-45-12ST yra kompaktiškas vidaus AC/DC PCB montavimo medicininės klasės maitinimo adapteris, tiekiantis 45 W galią 12 V DC. Jis skirtas programoms, kurioms reikalingas mažo dydžio, didelio tankio maitinimo šaltinis, atitinkantis medicininius saugos standartus, įskaitant IEC EN 60601-1 ir ANSI/AAMI ES60601-1 (3 versija), 2 x MOPP apsaugą ir itin mažą nuotėkio srovę. Adapteris pasižymi dideliu efektyvumu iki 92,5%, labai mažomis tuščiosios eigos sąnaudomis (<0,1 W), 4 kVAC izoliacija ir tvirtu EMS veikimu.

Privalumai

MPM-45-12ST derina kompaktiškus matmenis ir didelį galios tankį (nominalus PCB montavimo dydis 87 x 52 x 29,5 mm), kad taupytų vietą įrangos konstrukcijose. Jis pasiekia aukštą konversijos efektyvumą (iki 92,5%) ir išlaiko budėjimo režimo energijos suvartojimą mažesnį nei 0,1 W. Pagamintas pagal medicininius standartus su dviguba izoliacija (II klasė, be FG), 4 kVAC izoliacija ir 2 x MOPP, užtikrina patikimą saugą ir mažą nuotėkį medicininei ir jautriai elektroninei įrangai. Papildomos savybės apima platų įėjimo diapazoną (80–264 VAC), gerą šilumos išsklaidymą ir padidintą atsparumą vibracijai.

Tinka

• Maitinti 12 V DC medicinos ir laboratorinę įrangą, kuriai reikalinga medicininės klasės sauga
• Tiekti LED tvarkykles, CCTV modulius ir tinklo įrenginius, tokius kaip maršrutizatoriai
• Įmontuotoms ir PCB montuojamoms sistemoms, kuriose reikalingas kompaktiškas dydis ir maži nuostoliai budėjimo režimu

Pagrindinės specifikacijos

• Išėjimo galia: 45 W
• Išėjimo įtampa: 12 V DC
• Įėjimo įtampa: 80–264 VAC
• Efektyvumas: iki 92,5%
• Tuščiosios eigos galios suvartojimas: <0,1 W
• Izoliacijos įtampa: 4 kVAC
• Apsauga: II klasės dviguba izoliacija (be FG), 2 x MOPP
• Tipinis dydis (PCB montavimo tipas): 87 x 52 x 29,5 mm
• MPN/EAN: MPM-45-12ST / 4021087069519

Kaip naudoti

Integruokite MPM-45-12ST į tikslinę plokštę arba montavimo išdėstymą, vadovaudamiesi gamintojo mechaninėmis ir kontaktų rekomendacijomis. Prijunkite AC įėjimą pra tinkamo tinklo jungties, skirtos nurodytam įėjimo diapazonui (80–264 VAC), ir nukreipkite 12 V DC išėjimą į apkrovą naudodami tinkamus laidus ir poliškumą. Užtikrinkite tinkamą ventiliaciją ir šilumos valdymą aplink modulį bei laikykitės izoliacijos ir šliaužimo atstumų, reikalingų medicininiams įrenginiams. Laikykitės vietinių laidų taisyklių ir įrenginio saugos instrukcijų montuodami įrangą.

Rekomendacijos

Naudokite adapterį vidaus, sausose patalpose ir venkite per didelės vibracijos, viršijančios nurodytą 2–5G reitingą. Medicininiams įrenginiams patikrinkite, ar laikomasi sisteminio lygio saugos reikalavimų, ir užtikrinkite tinkamą įžeminimą bei atskyrimą pagal IEC/ANSI standartus.
