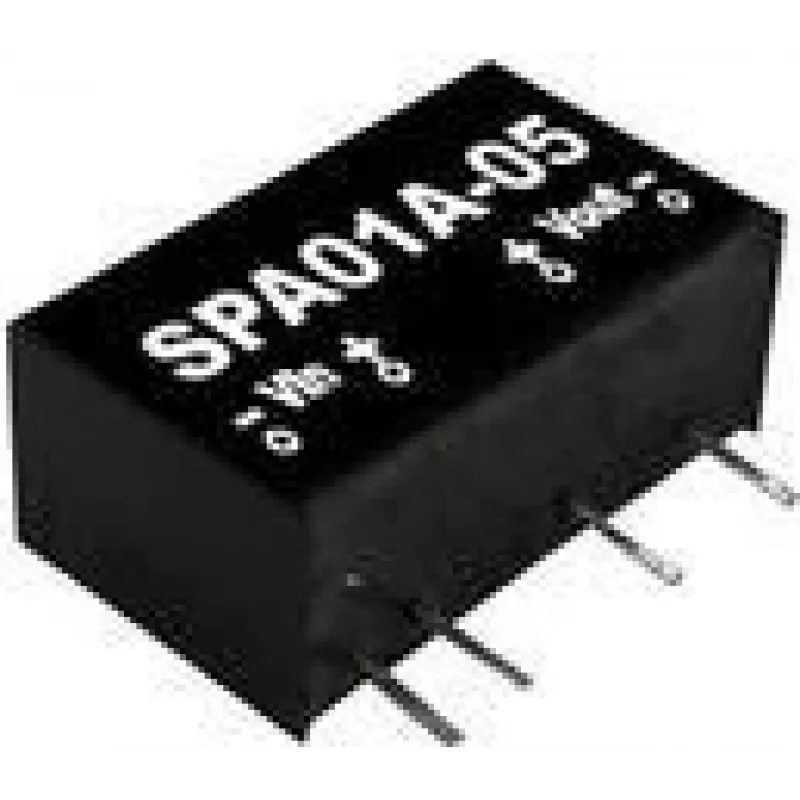

Maitinimo keitiklis / inverteris Mean Well SPA01A-05, išėjimas 5 V DC, 0,2 A, 1 W, RoHS

„Mean Well SPA01A-05“ yra kompaktiškas nuolatinės srovės (DC-DC) reguliuojamas vieno išėjimo keitiklis, tiekiantis 5 V DC 0,2 A (1 W) galia SIP korpuse. Modulis užtikrina 1500 VDC izoliaciją tarp įėjimo ir išėjimo bei atitinka RoHS reikalavimus. Jis skirtas mažos galios įterptinėms sistemoms, signalų apdorojimo įrenginiams ir mažiems jutikliams, kuriems reikalinga stabili įtampa ir elektrinė izoliacija ribotoje erdvėje.

Privalumai

Reguliuojama 5 V išėjimo įtampa iki 0,2 A, įmontuota 1500 VDC izoliacija tarp įėjimo ir išėjimo, itin mažas ir lengvas SIP korpusas (apie 3 g) bei atitiktis RoHS standartams. Dėl stabilizuotos išėjimo įtampos ir izoliacijos šis keitiklis lengvai integruojamas į grandines, kuriose reikalingas patikimas žemos įtampos maitinimas ir apsauga tarp skirtingų įtampos sričių.

Tinka

• Įterptinėms elektroninėms sistemoms ir mikrovaldiklių moduliams
• Signalų apdorojimo ir ryšio moduliams
• Mažiems jutikliams ir matavimo prietaisams
• Taikymams, kuriuose reikalinga elektrinė izoliacija ir ribota vieta

Pagrindinės techninės specifikacijos

• Išėjimo įtampa: 5 V DC
• Išėjimo srovė: 0,2 A (200 mA)
• Išėjimo galia: 1 W
• Izoliacija: 1500 VDC tarp įėjimo ir išėjimo
• Korpusas: SIP
• Atitiktis: RoHS
• Svoris: apie 3 g
• Gamintojas: Mean Well, modelis SPA01A-05 (EAN 4021087033565)

Naudojimas

Įstatykite SPA01A-05 į PCB naudodami SIP kaiščius pagal gamintojo rekomenduojamą pėdsaką; laikykitės poliškumo jungdami įėjimą ir išėjimą. Įėjimo įtampa turi būti keitiklio nurodytame diapazone (žr. oficialų duomenų lapą). Tinkamai išveskite įžeminimo ir signalų linijas, kad būtų išlaikyta izoliacija. Naudokite atitinkamus blokavimo kondensatorius ir užtikrinkite, kad apkrovos srovė neviršytų 0,2 A, kad būtų išvengta perkaitimo ar reguliavimo praradimo.

Rekomendacijos

Keitiklis skirtas mažos galios taikymams; išsamesnę informaciją apie įėjimo įtampos diapazoną, šiluminius aspektus ir rekomenduojamą PCB išdėstymą rasite „Mean Well“ duomenų lape. Jei reikia didesnės srovės ar galios, rinkitės atitinkamos galios modulį. Laikykitės pakankamų tarpų ir šliaužimo atstumų ant PCB, kad būtų išlaikyta 1500 VDC izoliacija.
