Maitinimo keitiklis/inverteris Mean Well DCWN06A-12 – 12 V, 0,25 A, 6 W

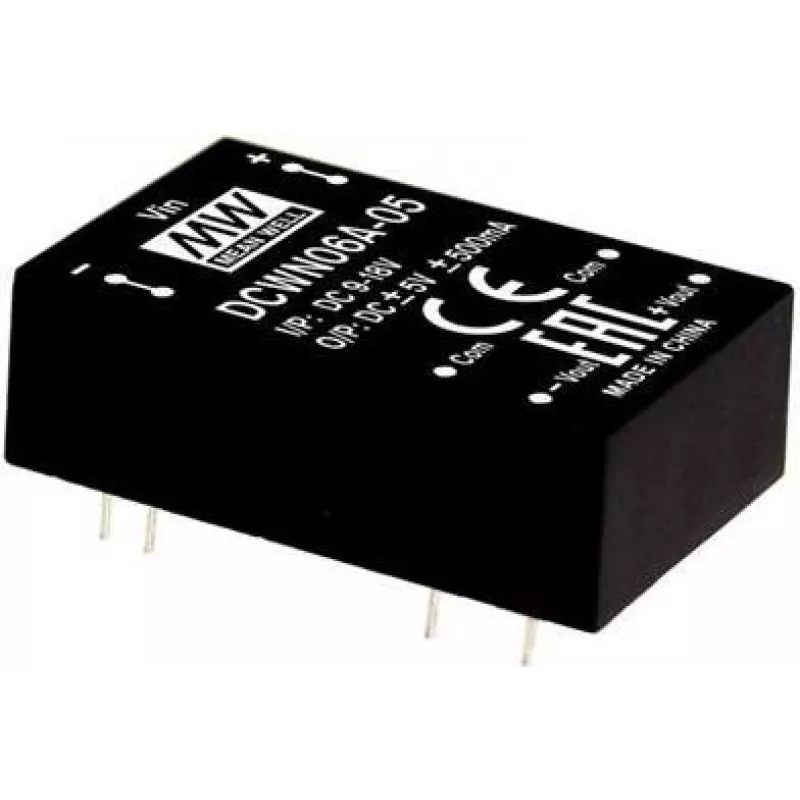

Mean Well DCWN06A-12 yra kompaktiškas nuolatinės srovės (DC-DC) reguliuojamas dviejų išėjimų keitiklis, tiekiantis 6 W vardinę galią su ±12 V įtampa iki ±0,25 A kiekviename kanale. Šis modulis priima 9–18 V DC įėjimo įtampą ir generuoja du galvaniniu būdu atskirtus išėjimus, todėl idealiai tinka sistemoms, kurioms reikia bipolinio maitinimo iš vieno nuolatinės srovės šaltinio. Dėl mažo DIP montažo korpuso ir 3000 V DC įėjimo-išėjimo izoliacijos jis puikiai integruojamas į pramoninius ir komercinius valdymo mazgus, atitinka RoHS reikalavimus.

Privalumai

Reguliuojami dvigubi išėjimai su žemo profilio DIP korpusu, skirtu tiesioginiam montavimui į plokštę. Aukšta galvaninė izoliacija tarp įėjimo ir išėjimų padidina sistemos saugumą ir sumažina įžeminimo kilpų trikdžius. Platus įėjimo įtampos diapazonas užtikrina lankstumą keičiantis maitinimo sąlygoms, o kompaktiški matmenys taupo vietą plokštėje įterptinėse sistemose ir valdymo moduliuose.

Tinka

• Jutiklių ir keitiklių, reikalaujančių bipolinio maitinimo, maitinimui
• Mažiems LED moduliams ir indikatorių grandinėms su ±12 V
• Įterptinėms sistemoms ir valdymo moduliams pramoninėje įrangoje
• Signalo apdorojimo ir analoginėms priekinėms grandinėms, kurioms reikia izoliuotų maitinimo šaltinių

Pagrindinės specifikacijos

• Įėjimo įtampa: 9–18 V DC
• Išėjimo įtampos: ±12 V DC
• Maksimali išėjimo srovė: ±0,25 A kiekvienam kanalui
• Vardinė išėjimo galia: 6 W
• Izoliacija tarp įėjimo ir išėjimo: 3000 V DC
• Korpuso tipas: DIP montažas į plokštę
• Reguliavimas: DC-DC reguliuojami dvigubi išėjimai
• Atitiktis: RoHS

Kaip naudoti

Sumontuokite DCWN06A-12 į PCB, skirtą DIP korpusui, ir užtikrinkite teisingą įėjimo bei išėjimo kontaktų orientaciją pagal modulio kontaktų priskyrimą. Maitinkite modulį stabilia nuolatinės srovės įtampa 9–18 V diapazone. Prijunkite bipolinius išėjimus prie tikslinės grandinės, laikydamiesi poliškumo ir maksimalių srovių. Užtikrinkite pakankamus tarpus ir šliaužimo atstumus PCB, kad būtų išlaikyta 3000 V izoliacija tarp įėjimo ir išėjimų. Patikrinkite šilumines sąlygas galutiniame korpuse; nors įrenginys skirtas mažos galios programoms, esant reikalui užtikrinkite oro srautą ar tarpus patikimam veikimui.

Rekomendacijos

Siekiant ilgalaikio patikimumo, venkite nuolatinio darbo maksimalia srove ir palaikykite įėjimo įtampą nurodytame diapazone. Naudokite tinkamą išėjimų atjungimą ir laikykitės gamintojo įžeminimo bei išdėstymo rekomendacijų, kad sumažintumėte triukšmą ir išlaikytumėte izoliaciją. Integruodami į saugai svarbias sistemas, atlikite izoliacijos ir EMC bandymus pagal taikomus standartus.
