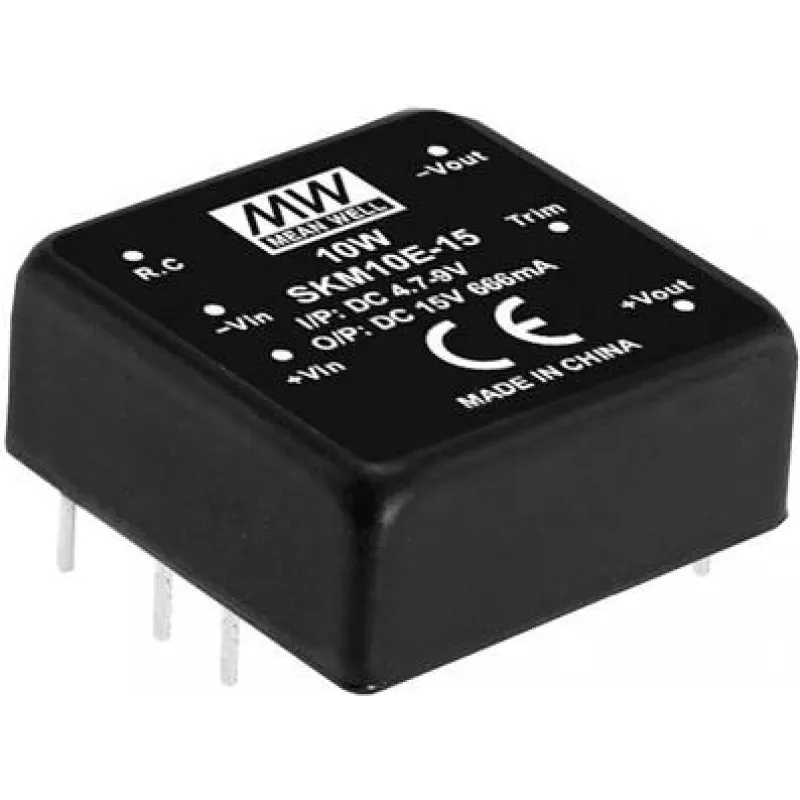

Maitinimo adapteris MEAN WELL SKM10E-15 10 W 15 V 0.67 A

MEAN WELL SKM10E-15 yra itin kompaktiškas nuolatinės srovės keitiklis, skirtas montuoti ant spausdintinės plokštės DIP korpuse su išvadais, skirtais per montavimą. Jis užima maždaug 1" x 1" plotą ir priima 4,7–9 V DC įėjimo įtampą, išvesdamas stabilizuotą 15 V DC įtampą iki 0,67 A (10 W). Šis modulis atitinka RoHS reikalavimus, sveria apie 18 g ir yra sukurtas integracijai į spausdintines plokštes ten, kur reikalingas mažas ir patikimas 15 V maitinimo šaltinis.

Privalumai

Dėl kompaktiško dydžio ir DIP montavimo šis keitiklis lengvai integruojamas į plokštę. Fiksuota 15 V išėjimo įtampa ir 10 W galia supaprastina sistemą, o mažas svoris ir RoHS atitiktis tinka erdvės ir reglamentų apribotiems projektams.

Tinkamas naudoti

• Įterptinėse sistemose ir valdymo plokštėse, kurioms reikalinga maža 15 V įtampa
• Pramoniniuose ir matavimo moduliuose su ribota vieta ant plokštės
• Masinėje gamyboje, kai pageidaujamas montavimas per skylutes

Pagrindinės specifikacijos

• Gamintojas: MEAN WELL
• Modelis: SKM10E-15
• Įėjimo įtampa: 4,7–9 V DC
• Išėjimo įtampa: 15 V DC
• Išėjimo srovė: 0,67 A
• Išėjimo galia: 10 W
• Korpusas: DIP, montavimas per skylutes, ant PCB
• Dydis: apie 1" x 1"
• Atitinka RoHS
• Svoris: ~18 g
• Kiekis pakuotėje: 300 vnt.

Kaip naudoti

Sumontuokite SKM10E-15 į plokštę per DIP išvadus ir lituokite pagal standartinius PCB surinkimo procesus. Užtikrinkite 4,7–9 V DC maitinimo šaltinį, laikydamiesi poliškumo. Pagal plokštės išdėstymą pridėkite įėjimo ir išėjimo filtravimo bei įžeminimo kondensatorius. Įsitikinkite, kad modulio šiluminės sąlygos ir aplinkos temperatūra leidžia nuolatinį darbą esant reikiamai apkrovai.

Rekomendacijos

Patikimam veikimui naudokite tinkamą įėjimo filtravimą ir išėjimo atjungimą, laikykitės rekomenduojamų litavimo temperatūrų ir užtikrinkite pakankamą PCB vario plotą šilumos išsklaidymui. Patikrinkite, ar maitinimo šaltinis gali tiekti pereinamąsias sroves ir ar 0,67 A riba atitinka prijungtos apkrovos poreikius.
