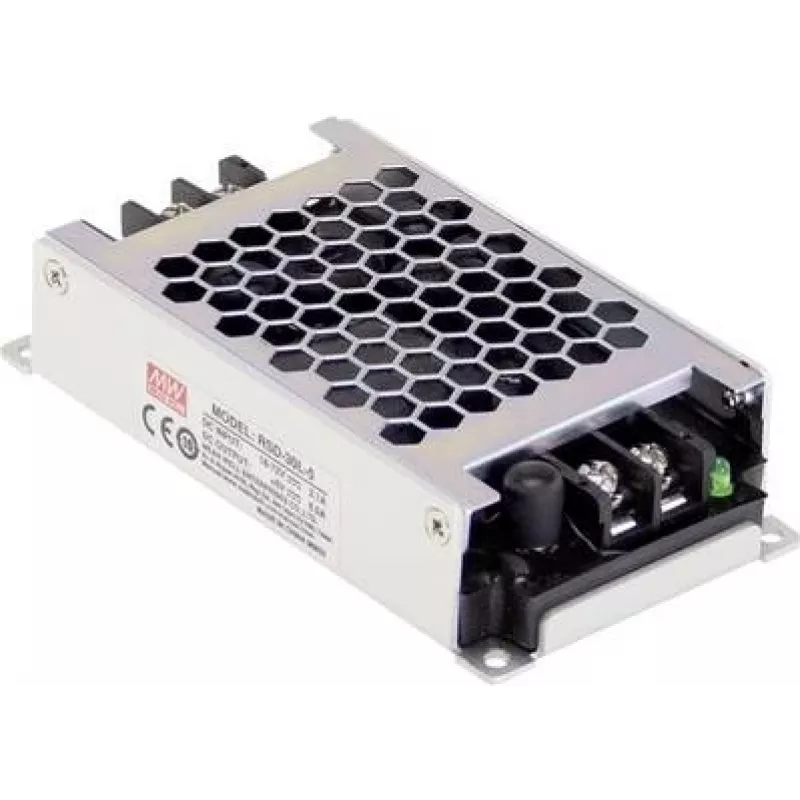

Maitinimo keitiklis/inverteris Mean Well RSD-30L-5, 30 W, įėjimas 18–72 V, išėjimas 5 V, RoHS, 60×113×25 mm

Mean Well RSD-30L-5 yra kompaktiškas nuolatinės srovės keitiklis, skirtas tiekti stabilią 5 V įtampą iš aukštesnės įtampos nuolatinės srovės šaltinių. Šis 30 W galios modulis priima platų įėjimo įtampos diapazoną nuo 18 V iki 72 V ir išduoda iki 6 A srovę. Dėl metalinio korpuso (60×113×25 mm) ir 4000 Vdc izoliacijos tarp įėjimo ir išėjimo jis užtikrina aukštą saugumą ir patikimumą pramoninėse, transporto ir įterptinėse sistemose. Atitinka geležinkelių standartą EN50155 ir RoHS reikalavimus.

Privalumai

• Platus įėjimo įtampos diapazonas (18–72 V) leidžia naudoti vieną keitiklį skirtingoms maitinimo sistemoms.
• Stabilizuota 5 V išėjimo įtampa iki 6 A – idealu jautriems komponentams.
• 4000 Vdc izoliacija sumažina trikdžius ir padidina saugumą.
• Atitinka EN50155 – tinkamas naudoti geležinkelio ir kito transporte.
• Metalinis korpusas gerai išsklaido šilumą ir apsaugo nuo mechaninių pažeidimų.

Kur naudoti

• Įterptinėse sistemose ir vienos plokštės kompiuteriuose, kuriems reikalinga patikima 5 V maitinimo šaka.
• Pramoniniuose valdymo pultuose ir automatikos įrangoje.
• Mobiliose ir transporto priemonių maitinimo sistemose, įskaitant traukinius ir viešąjį transportą.
• Baterijomis ar saulės baterijomis maitinamose sistemose su kintama DC įtampa.

Pagrindinės specifikacijos

• Išėjimo galia: 30 W
• Įėjimo įtampa: 18–72 V DC
• Išėjimo įtampa: 5 V DC (stabilizuota)
• Maksimali išėjimo srovė: 6 A
• Izoliacijos įtampa (įėjimas-išėjimas): 4000 V DC
• Atitiktis: geležinkelių standartas EN50155
• Atitiktis: RoHS
• Matmenys: 60×113×25 mm (metalinis korpusas)

Kaip naudoti

Prijunkite keitiklio įėjimą prie tinkamo nuolatinės srovės šaltinio (18–72 V), laikydamiesi poliškumo ir naudodami tinkamo skerspjūvio laidus bei apsaugą nuo viršsrovių. Pritvirtinkite keitiklį prie lygaus, šilumą laidaus paviršiaus, kad būtų užtikrintas geras šilumos išsklaidymas. Išėjimą junkite prie apkrovos, kurios bendra srovė neviršija 6 A. Prieš prijungdami jautrius įrenginius, patikrinkite išėjimo įtampą esant apkrovai.

Rekomendacijos

Naudokite lėtai degantį saugiklį arba grandinės pertraukiklį įėjimo grandinėje, o triukšmingoje aplinkoje – papildomą viršįtampių apsaugą. Laikykitės gamintojo nurodyto darbinės temperatūros diapazono ir, esant aukštesnei temperatūrai, numatykite galios sumažinimą (derating). Geležinkelio programose vadovaukitės atitinkamais montavimo standartais, kad išlaikytumėte EN50155 atitiktį.
