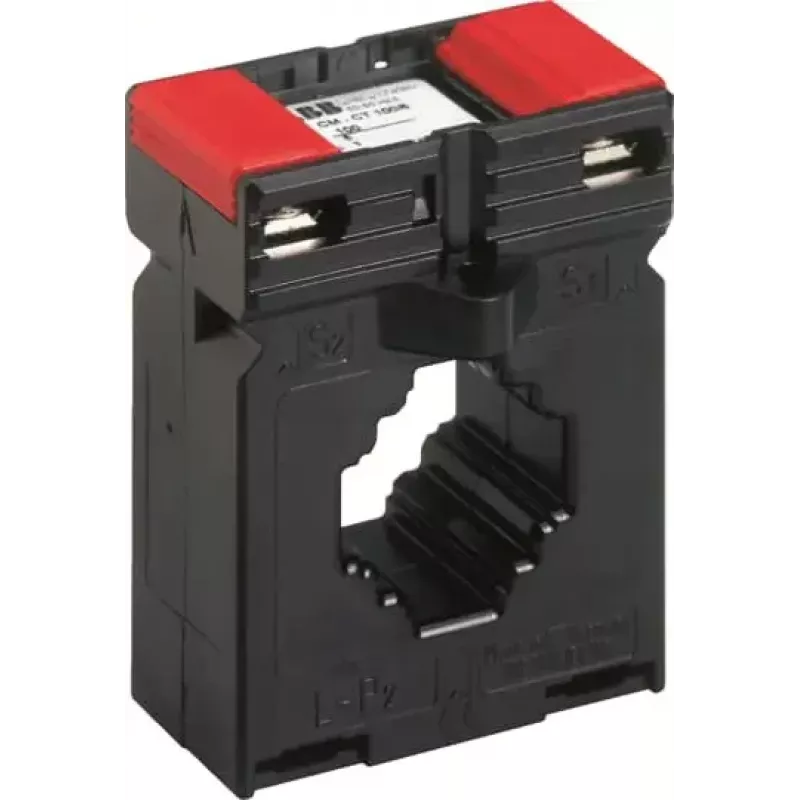

ABB CM-CT 150/5 srovės transformatorius 150A į 5A, 5VA, 1 klasė, 1SVR450116R5300

Kai reikia patikimai matuoti 150 A srovę žemos įtampos skirstomuosiuose tinkluose, ABB CM-CT 150/5 srovės transformatorius užtikrina tikslų 150 A pirminės srovės pavertimą į 5 A antrinę srovę. Šis žiedinis transformatorius pasižymi 5 VA vardine galia ir 1 tikslumo klase, todėl tinka energijos stebėjimo ir valdymo sistemoms, kuriose svarbus ilgalaikis stabilumas.

Privalumai

Didelis tikslumas ir patikimas veikimas užtikrina tikslius srovės matavimus. Kompaktiška konstrukcija leidžia montuoti keliais būdais: varžtais, ant DIN bėgelio (su adapteriu) arba su plastikiniu raiščiu. Savaiminio užgesimo polikarbonato korpusas padidina saugumą.

Tinka naudoti

• Energijos valdymo sistemose
• Pastatų automatizavimo sprendimuose
• Pramoniniuose valdymo skydeliuose
• Galios stebėjimo programose

Pagrindinės specifikacijos

• Pirminė srovė: 150 A
• Antrinė srovė: 5 A
• Vardinė galia: 5 VA
• Tikslumo klasė: 1
• Dažnis: 50/60 Hz
• Maks. šynos matmenys: 20 x 5 mm
• Maks. kabelio skersmuo: 21 mm
• Izoliacijos įtampa: 0,72 kV
• Terminė trumpalaikė srovė: 9 kA (1 s)
• Dinaminė trumpalaikė srovė: 22,5 kA (pikinė)
• Darbinė temperatūra: -5 °C iki +50 °C
• Korpuso medžiaga: savaiminio užgesimo polikarbonatas
• Apsaugos laipsnis: IP50 (korpusas), IP20 (gnybtai)

Kaip naudoti

Sumontuokite transformatorių ant šynos arba kabelio, užtikrindami, kad pirminis laidininkas praeitų per žiedą. Prijunkite antrinę grandinę prie matavimo prietaiso ar energijos skaitiklio. Patikrinkite, ar pirminės srovės vertė atitinka jūsų taikymą, ir ar montavimas yra saugus.

Patarimas: prieš montuodami įsitikinkite, kad transformatoriaus pirminė srovė atitinka jūsų sistemos poreikius. Montuodami ant DIN bėgelio naudokite tinkamą adapterį. Reguliariai tikrinkite jungtis, kad išvengtumėte kontaktų atsilaisvinimo.
