Maitinimo adapteris Mean Well MPM-65-5ST 65 W vidaus 80–264 V juodas, 2xMOPP, EN/UL 60601

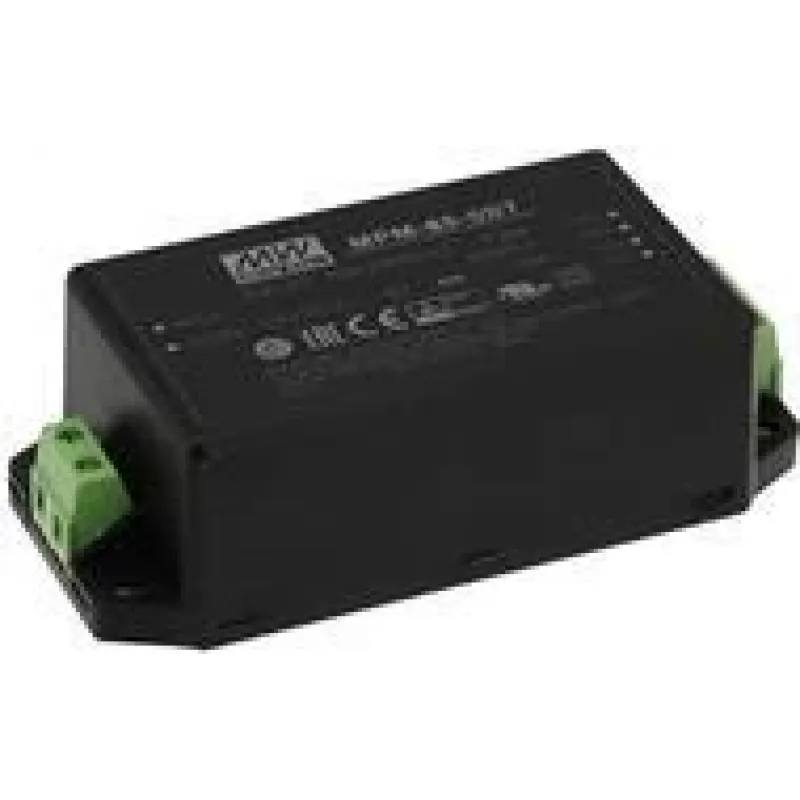

MPM-65-5ST yra kompaktiškas 65 W galios kintamosios srovės / nuolatinės srovės PCB montavimo medicininės klasės maitinimo adapteris, skirtas naudoti patalpose su plačiu įėjimo įtampos diapazonu 80–264 VAC. Įrenginys užtikrina sustiprintą izoliaciją (2×MOPP) ir atitinka IEC EN60601-1 / ANSI/AAMI ES60601-1 saugos reikalavimus medicinos prietaisams, pasižymi mažomis tuščiosios eigos energijos sąnaudomis ir aukštu efektyvumu. Dėl mažų matmenų ir EN/UL 60601 sertifikato jis tinka klinikinei, laboratorinei ir medicinos pagalbinei įrangai, kur svarbi paciento sauga ir kompaktiškas dydis.

Privalumai

Adapteris tiekia iki 65 W išėjimo galią su efektyvumu iki 93 % ir labai mažomis tuščiosios eigos sąnaudomis (<0,1 W). Jis užtikrina 4 kVAC izoliaciją, dvigubą izoliaciją (II klasė, be FG) ir konstrukciją, kuri pasiekia 2×MOPP bei itin mažą nuotėkio srovę, tinkamą BF (paciento kontakto) programoms. Produktas taip pat pasižymi stipriu EMC našumu, geru šilumos išsklaidymu ir atsparumu vibracijai (2–5 G, priklausomai nuo modelio).

Tinka

• Medicinos prietaisams su paciento kontakto dalimis (BF įranga), kuriems reikalingas 2×MOPP
• Klinikiniams ir laboratoriniams instrumentams
• Vidaus medicinos pagalbinei ir diagnostinei įrangai
• Bendrosios paskirties įrangai, kuriai reikalinga sustiprinta izoliacija ir EN/UL 60601 atitiktis

Pagrindinės specifikacijos

• Išėjimo galia: 65 W
• Įėjimo įtampos diapazonas: 80–264 VAC
• Efektyvumas: iki 93 %
• Tuščiosios eigos energijos sąnaudos: <0,1 W
• Izoliacijos įtampa: 4 kVAC
• Saugos klasifikacija: II klasė (dviguba izoliacija, be FG), 2×MOPP
• Standartai: IEC EN60601-1 / ANSI/AAMI ES60601-1 (3 versija), EN/UL 60601
• Matmenys (gamintojo duomenys): 52 × 109 × 33,5 mm (kompaktiškas juodas korpusas)
• EMC ir atsparumas vibracijai: aukštas EMC našumas; 2–5 G atsparumas vibracijai (priklausomai nuo modelio)
• Atitinka RoHS

Kaip naudoti

Montuokite MPM-65-5ST ant PCB pagal gamintojo išdėstymo ir mechanines rekomendacijas. Prijunkite kintamosios srovės įėjimą nurodytame 80–264 VAC diapazone ir nuveskite nuolatinės srovės išėjimą į tikslinę grandinę, užtikrindami teisingą poliškumą. Laikykitės šliaužimo ir oro tarpų atstumų bei vadovaukitės įžeminimo ir montavimo instrukcijomis iš duomenų lapo, kad išlaikytumėte 2×MOPP saugos barjerus. Patikrinkite išėjimo įtampą ir sistemos integraciją esant tuščiosios eigos ir apkrovos sąlygoms paleidimo metu.

Rekomendacijos

Naudokite adapterį tik patalpose ir nurodytame kintamosios srovės įėjimo diapazone bei aplinkos temperatūroje. Medicinos ir paciento kontakto programoms laikykitės taikomų medicinos įrenginių montavimo standartų ir atlikite reikiamus nuotėkio srovės bei saugos testus po integracijos. Norėdami gauti išsamią mechaninę informaciją, kontaktų išdėstymą ir terminio sumažinimo duomenis, kreipkitės į oficialų Mean Well duomenų lapą.
