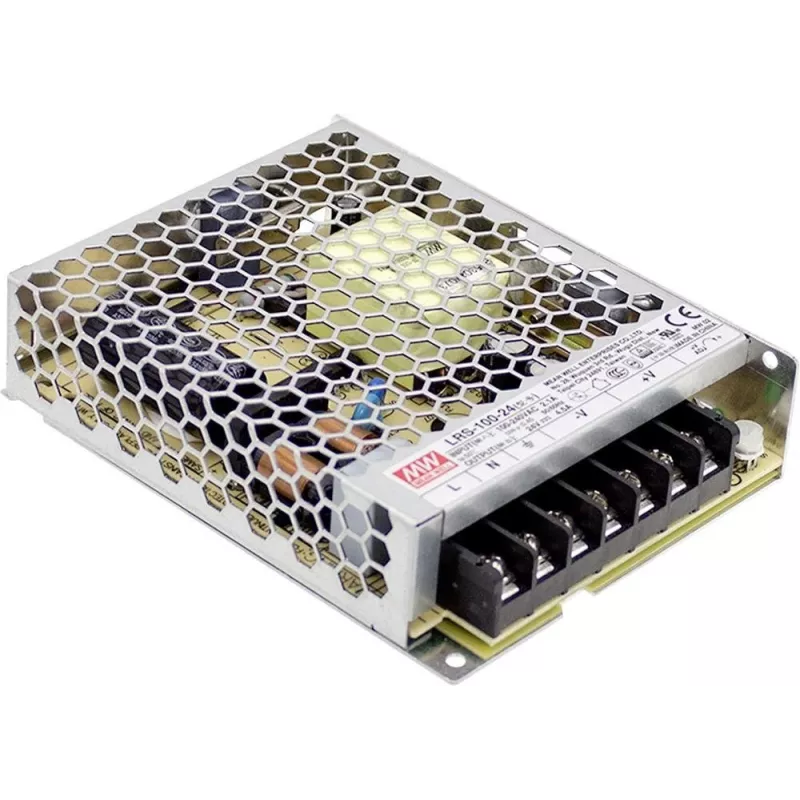

MEAN WELL LRS-100-15 100W 15V 6.7A uždaras perjungiamasis maitinimo šaltinis

Stabilus 15 V DC maitinimas su 6,7 A srove – tai pagrindas, užtikrinantis patikimą pramoninių valdymo sistemų, LED apšvietimo ir automatikos įrenginių veikimą. MEAN WELL LRS-100-15 yra 100 W uždaras perjungiamasis maitinimo šaltinis, suprojektuotas atlaikyti plačius įtampos svyravimus ir sunkiausias darbo sąlygas. Jo metalinis korpusas, efektyvumas iki 87 % ir išsamios apsaugos funkcijos leidžia sumažinti prastovų riziką ir prailginti įrenginių tarnavimo laiką.

Kam skirtas

Šis maitinimo šaltinis idealiai tinka sistemų integratoriams, elektros inžinieriams ir techninės priežiūros specialistams, kuriems reikalingas stabilus nuolatinės įtampos šaltinis pramoninėse spintose, prekybos automatuose ar bandymų stenduose. Jis tinka visiems, ieškantiems kompaktiško, be ventiliatoriaus veikiančio įrenginio, kuris tyliai ir patikimai dirba plačiame temperatūrų diapazone.

Pagrindinės savybės

• Platus įėjimo įtampos diapazonas: 85–264 VAC arba 120–370 VDC – suderinamas su įvairiais maitinimo tinklais.
• Didelis efektyvumas iki 87 % – mažesnis energijos suvartojimas ir mažiau išskiriamos šilumos.
• Įmontuotos apsaugos: trumpojo jungimo, perkrovos ir viršįtampio – saugo tiek maitinimo šaltinį, tiek prijungtus įrenginius.
• Natūralus aušinimas – jokių ventiliatorių, jokio triukšmo, jokių judančių dalių, galinčių sugesti.
• Reguliuojama išėjimo įtampa nuo 13,5 V iki 18 V potenciometru – galima tiksliai pritaikyti prie konkrečių poreikių.
• Uždaras metalinis korpusas su 3 kVAC izoliacija tarp įėjimo ir išėjimo – užtikrina saugumą.
• Atitinka UL 60950-1 ir TUV EN 60950-1 saugos standartus bei EN 55022 Class B EMC emisijos reikalavimus.

Specifikacijos

• Išėjimo įtampa: 15 V DC (reguliuojama 13,5–18 V)
• Išėjimo srovė: 6,7 A
• Išėjimo galia: 100,5 W
• Įėjimo įtampa: 85–264 VAC / 120–370 VDC
• Įėjimo dažnis: 47–63 Hz
• Efektyvumas: 87 %
• Pulsacija ir triukšmas: 120 mVp-p
• Įtampos palaikymo laikas: 16 ms esant pilnai apkrovai, 230 VAC
• Įsijungimo, kilimo laikas: 500 ms, 20 ms esant pilnai apkrovai, 230 VAC
• Darbinė temperatūra: -30 °C iki +70 °C
• Aušinimas: natūrali oro konvekcija
• Izoliacijos įtampa: 3 kVAC (tarp įėjimo ir išėjimo)
• Saugos standartai: UL 60950-1, TUV EN 60950-1
• EMC emisija: EN 55022 Class B
• Apsaugos: trumpojo jungimo, perkrovos, viršįtampio

Naudojimo patarimai

Montuokite LRS-100-15 ant DIN bėgelio arba tiesiai prie skydo, naudodami tam skirtas varžtų angas. Užtikrinkite pakankamą ventiliaciją aplink įrenginį, kad išlaikytumėte optimalų veikimą. Jei reikia kitokios įtampos, išėjimą galima reguliuoti nurodytame diapazone, tačiau prieš jungdami jautrius įrenginius visada patikrinkite multimetru.

Patarimas: prieš prijungdami apkrovą, nustatykite reikiamą išėjimo įtampą ir patikrinkite ją multimetru. Įsitikinkite, kad įėjimo įtampa atitinka 85–264 VAC diapazoną. Jei įrenginys montuojamas uždarame korpuse, palikite bent 2 cm laisvos erdvės aplink ventiliacijos angas, kad būtų užtikrintas tinkamas aušinimas.
