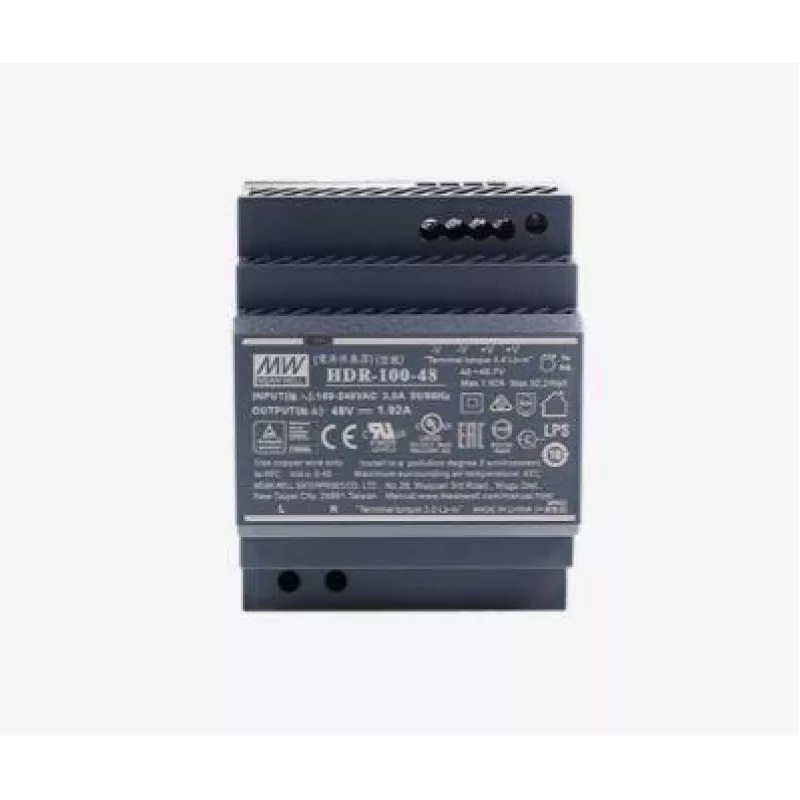

Maitinimo adapteris/inverteris MEAN WELL HDR-100-48, 100 W, 48 V išėjimas, 85–264 V įėjimas, RoHS, 70×54.5×90 mm

MEAN WELL HDR-100-48 – itin siauras DIN bėgio maitinimo adapteris, užtikrinantis stabilią 48 V DC išėjimo įtampą iki 100 W galios. Prietaisas priima platų kintamosios srovės įėjimo diapazoną nuo 85 iki 264 V, o kompaktiškas metalinis korpusas (70 × 54,5 × 90 mm) leidžia montuoti net ir ankštose elektros spintose bei pramoniniuose stenduose. Atitinka RoHS reikalavimus ir turi riboto maitinimo šaltinio (LPS) saugos klasę.

Privalumai

HDR-100-48 tiekia patikimą 48 V išėjimą su iki 1,92 A nuolatine srove, užimdamas minimalią vietą ant DIN bėgio dėl itin siauro profilio. Platus įėjimo įtampos diapazonas leidžia naudoti tarptautiniuose tinkluose be papildomų keitiklių. Tvirtas metalinis korpusas užtikrina geresnį šilumos išsklaidymą ir mechaninę apsaugą pramoninėje aplinkoje. RoHS atitiktis garantuoja sumažintą pavojingų medžiagų kiekį gaminyje.

Tinka

• Pramoninėms valdymo spintoms ir automatikos įrangai
• Telekomunikacijų ir tinklo įrenginiams, reikalaujantiems 48 V DC
• CCTV maitinimo sistemoms ir apsaugos įrenginiams
• Paskirstytam maitinimui ant DIN bėgio montuojamiems moduliams ir jutikliams

Pagrindinės specifikacijos

• Išėjimo įtampa: 48 V DC
• Maksimali išėjimo galia: 100 W
• Maksimali išėjimo srovė: 1,92 A
• Įėjimo įtampos diapazonas: 85–264 V AC
• Formos faktorius: Itin siauras DIN bėgio montavimas
• Korpusas: Metalinis
• Saugos klasė: Riboto maitinimo šaltinis (LPS)
• Atitiktis: RoHS
• Matmenys (P×G×A): 70 × 54,5 × 90 mm

Naudojimas

Montuokite HDR-100-48 ant standartinio DIN bėgio elektros spintoje pagal galiojančius laidų sujungimo standartus. Prijunkite kintamosios srovės įėjimą nurodytame 85–264 V diapazone ir užtikrinkite teisingą poliškumą 48 V DC išėjimo gnybtuose prieš įjungiant prijungtą įrangą. Užtikrinkite pakankamą ventiliaciją aplink įrenginį ir venkite montavimo šalia šilumos šaltinių. Patikrinkite, ar yra įžeminimas ir apsauginiai įtaisai pagal vietinius reglamentus.

Rekomendacijos

Stabiliam veikimui adapterį montuokite gamintojo rekomenduojamoje aplinkos temperatūroje ir venkite perpildytos spintos. Naudokite tinkamą apsaugą nuo viršįtampių kintamosios srovės įėjime, jei instaliacija yra vietovėse, linkusiose į įtampos šuolius. Montuodami kelis įrenginius, atsižvelkite į stendo išdėstymą, kad būtų užtikrintas oro srautas ir priežiūros prieiga.
