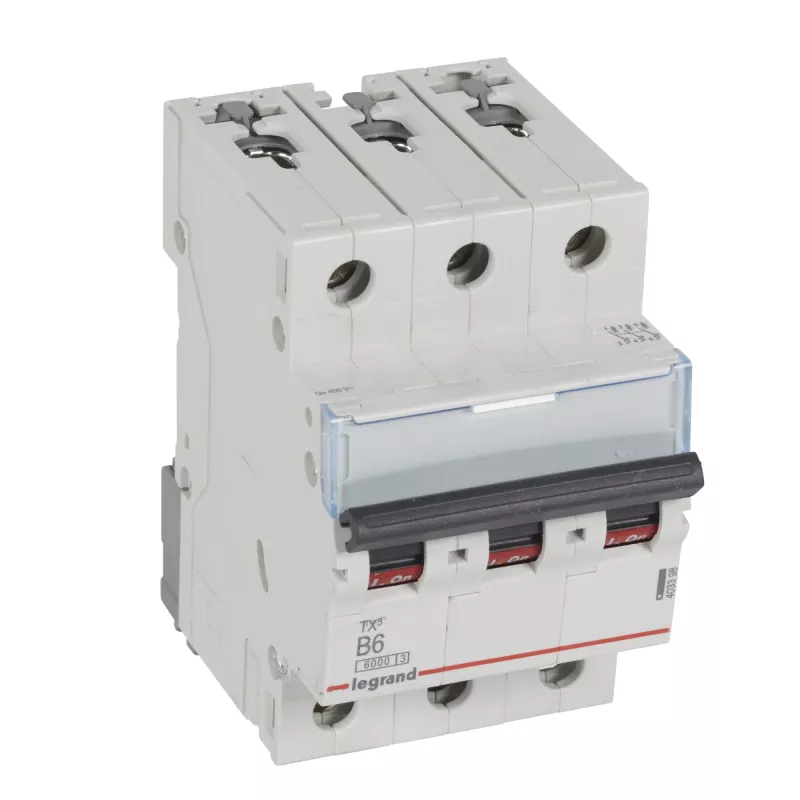

Legrand TX3 automatinis jungiklis 3 polių B6A

Legrand TX3 3 polių automatinis jungiklis B6A skirtas trifazių elektros instaliacijų apsaugai nuo perkrovų ir trumpųjų jungimų. Šis kompaktiškas įrenginys montuojamas moduliniuose skirstomuosiuose skyduose ir užtikrina patikimą grandinių atjungimą esant gedimo srovėms. B tipo charakteristika leidžia greitai atjungti trumpojo jungimo sroves, kartu toleruojant trumpalaikes paleidimo sroves iš variklių ir transformatorių, todėl tinka mišrioms gyvenamosioms ir lengvosios komercijos grandinėms.

Privalumai

• Termomagnetinis atjungimas viename modulyje – apsaugo nuo perkrovų ir trumpųjų jungimų.
• Trijų polių konstrukcija vienu metu atjungia visas fazes, užtikrindama sistemos saugumą.
• Kompaktiškas dydis ir montavimas ant DIN bėgelio taupo vietą skirstomajame skyde.
• Nurodyta išjungimo galia užtikrina saugų gedimo srovių nutraukimą tipinėse buitinėse ir smulkaus verslo sistemose.

Pagrindinės specifikacijos

• Tipas: B charakteristika (6 A)
• Polių skaičius: 3
• Vardinė srovė: 6 A
• Išjungimo galia: atitinka standartinius buitinius ir komercinius tinklus
• Montavimas: ant DIN bėgelio

Naudojimas

Sumontuokite jungiklį ant standartinio DIN bėgelio skirstomajame skyde, laikydamiesi vietinių elektros instaliacijos taisyklių. Prijunkite maitinimo ir apkrovos laidus prie atitinkamų gnybtų, priverždami rekomenduojamu sukimo momentu. Po montavimo įjunkite įrenginį į ON padėtį ir patikrinkite grandinės veikimą. Prieš montavimą ar priežiūrą būtina atjungti maitinimą.

Rekomendacijos

Naudokite šį jungiklį grandinėse, kurioms tinka B charakteristika – bendrosios paskirties grandinėse su vidutinėmis paleidimo srovėmis. Įsitikinkite, kad vardinė srovė ir išjungimo galia atitinka numatomą gedimo lygį, ir suderinkite su prieš tai bei po to esančiais apsaugos įrenginiais, kad būtų užtikrintas selektyvus atjungimas.
