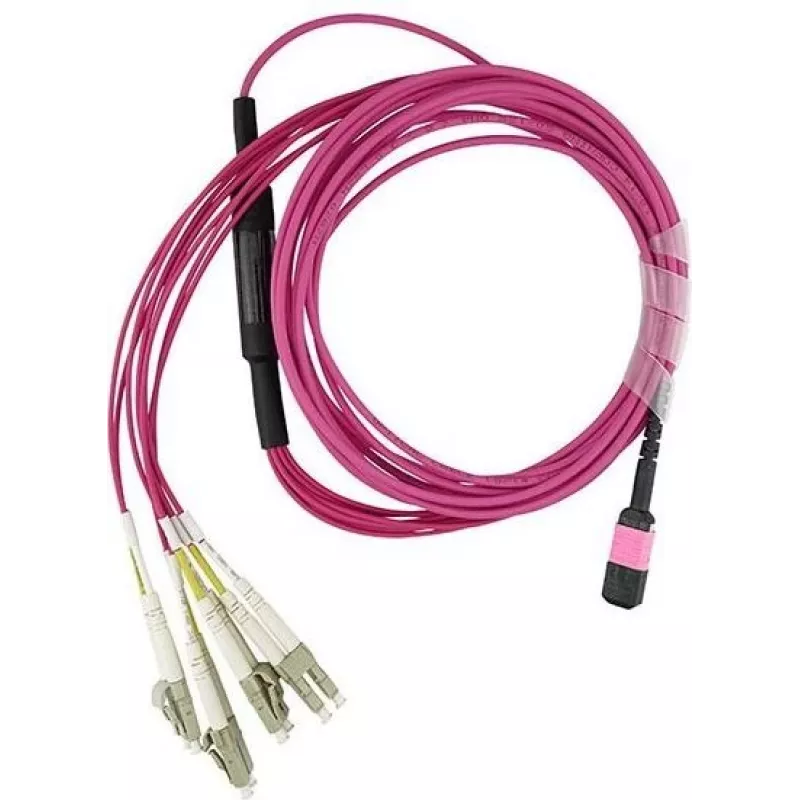

BlueOptics MPO/UPC į 4×Duplex LC/UPC OM4 daugiamodis šakotinis jungiamasis laidas 3,0 m, 50/125 µm, LSZH raudonas, MPO be kaiščių, 8 gyslos (MCA7J70-C003-BO)

Šis BlueOptics gamykloje užbaigtas daugiamodis šviesolaidinis šakotinis laidas skirtas didelio tankio magistralinėms sistemoms ir lygiagretiesiems optiniams ryšiams. Laidas naudoja OM4 50/125 µm daugiamodį šviesolaidį su 3,0 mm LSZH raudonu apvalkalu ir užtikrina aštuonias gyslas: viename gale MPO/UPC jungtį (be kaiščių), o kitame – keturias dvigubas LC/UPC jungtis. Pridedamas matavimo protokolas su įterpimo nuostoliais ir tęstinumo duomenimis, leidžiančiais lengvai integruoti laidą į duomenų centro ar įmonės tinklo infrastruktūrą.

Privalumai

Šis šakotinis laidas suteikia kompaktišką, iš anksto užbaigtą sprendimą, sumažinantį lauko terminavimo ir suvirinimo laiką. OM4 50/125 µm šviesolaidis užtikrina didesnį modalinį pralaidumą aukštesniems duomenų perdavimo greičiams daugiamodžiuose kanaluose, o LSZH apvalkalas sumažina dūmų ir toksiškų dujų išsiskyrimą gaisro atveju. MPO į 4×duplex LC konfigūracija supaprastina lygiagrečios optikos ir didelio tankio pataisų skydų diegimą, o pateiktas matavimo protokolas užtikrina optinių parametrų atsekamumą.

Pagrindinės techninės specifikacijos

• Tipas: Šakotinis jungiamasis laidas (breakout)
• Šviesolaidis: OM4 50/125 µm daugiamodis
• Jungtys: 1× MPO/UPC (be kaiščių) → 4× Duplex LC/UPC
• Gyslų skaičius: 8 (MPO) / 8 (4×2 LC)
• Ilgis: 3,0 m
• Apvalkalas: LSZH, raudonos spalvos, 3,0 mm skersmens
• Pridedama: Matavimo protokolas

Kaip naudoti

Prijunkite MPO/UPC galą prie MPO prievado ant kasetės, modulio ar magistralinio laido, užtikrindami teisingą orientaciją ir raktų suderinimą. Išveskite šakotų galų jungtis prie atitinkamų LC prievadų ir kiekvieną duplex LC/UPC jungtį įjunkite į reikiamą pataisų skydą ar siųstuvą-imtuvą. Venkite staigių lenkimų ir užtikrinkite, kad būtų išlaikytas minimalus lenkimo spindulys. Po montavimo patikrinkite įterpimo nuostolius pagal pateiktą matavimo protokolą.

Rekomendacijos

Naudokite suderinamas MPO kasetes ar adapterius, kurie priima jungtį be kaiščių. Laikykitės rekomenduojamo 3,0 mm daugiamodžio laido lenkimo spindulio ir laikykite apsauginius gaubtukus ant jungčių iki galutinio prijungimo. Lygiagrečiai optikai suderinkite šviesolaidžio poliškumą ir kanalų priskyrimą pagal įrangos dokumentaciją.
