BlueOptics MPO/UPC į 4x Duplex LC/UPC atšakos kabelis 2m, daugiamodis G50/125µm OM4, 3.0mm LSZH, 8 gyslų, MPO be kaiščių, su matavimo ataskaita

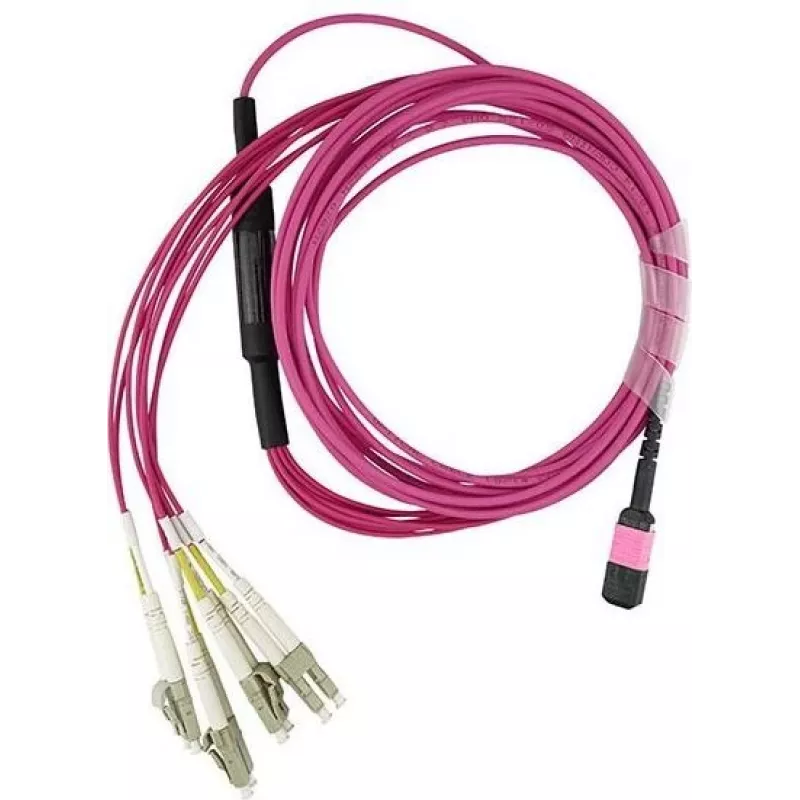

Šis BlueOptics MPO/UPC į 4x Duplex LC/UPC atšakos kabelis skirtas konvertuoti vieną MPO magistralę į keturias dvipuses LC/UPC jungtis. 2 m ilgio daugiamodis OM4 kabelis su G50/125 µm skaidulomis, 8 gyslų konstrukcija ir 3,0 mm LSZH apvalkalu (magenta spalva) užtikrina aukštą tankį ir patikimumą duomenų centruose, serverių stelažuose ir optiniuose skirstomuosiuose skyduose. MPO jungtis tiekiama be kaiščių, o gaminys pateikiamas su matavimo/testavimo ataskaita.

Privalumai

Kabelis suteikia kompaktišką ir standartizuotą būdą išskirstyti MPO magistralę į keturias LC dvipuses poras, palaikant aukšto tankio prievadų išdėstymą ir mažinant skydo vietą. OM4 daugiamodė skaidula (G50/125 µm) užtikrina didesnį modalinį pralaidumą trumpo ir vidutinio atstumo programoms. 3,0 mm LSZH išorinis apvalkalas mažina dūmų ir toksiškų dujų išmetimą gaisro atveju, o pridėta matavimo ataskaita dokumentuoja optinius parametrus montavimo patikrai. MPO jungtis be kaiščių skirta suderinamumui su MPO/APC-less važiuoklėmis ir kasetėmis, kurioms reikia bekaiščio magistralės sujungimo.

Pagrindinės techninės specifikacijos

• Tipas: MPO/UPC (be kaiščių) į 4x Duplex LC/UPC atšakos kabelis
• Ilgis: 2 m
• Skaidula: Daugiamodė G50/125 µm OM4
• Gyslų skaičius: 8 gyslos (4 poros)
• Apvalkalas: 3,0 mm, LSZH (mažai dūmų, be halogenų), magenta spalva
• Pridedama: Matavimo/testavimo ataskaita

Naudojimas

Nutieskite 2 m atšakos kabelį nuo MPO magistralės iki tikslinio skirstomojo skydo ar kasetės, laikydamiesi daugiamodės skaidulos lenkimo spindulio ribų. Sulygiuokite MPO jungtį su atitinkama MPO lizdu ir užfiksuokite, kol jungtis užsifiksuos. Įkiškite kiekvieną duplex LC/UPC porą į atitinkamus LC prievadus ant skirstomojo skydo, siųstuvo-imtuvo ar įrenginio, užtikrindami teisingą poliškumą siuntimo/priėmimo atžvilgiu. Patikrinkite jungtis naudodami pateiktą matavimo ataskaitą ir, jei reikia, atlikite papildomą optinį testą po montavimo, kad patvirtintumėte nuostolius ir tęstinumą.

Rekomendacijos

Laikykitės gamintojo rekomenduojamo lenkimo spindulio ir venkite per stiprių kabelių raiščių; laikykite ir tvarkykite MPO jungtį su apsauginiu dulkių dangteliu iki galutinio sujungimo. Naudokite pridėtą matavimo ataskaitą, kad palygintumėte išmatuotus įterpimo nuostolius su sistemos reikalavimais, ir pakartokite patikrinimą po stelažo ar modulio pakeitimų.
