BlueOptics MCA7J60-C007-BO MPO/UPC į 4×Duplex LC/UPC 7,5 m daugiamodė OM4 50/125 µm LSZH 3,0 mm 8 gyslų MPO be kaiščių

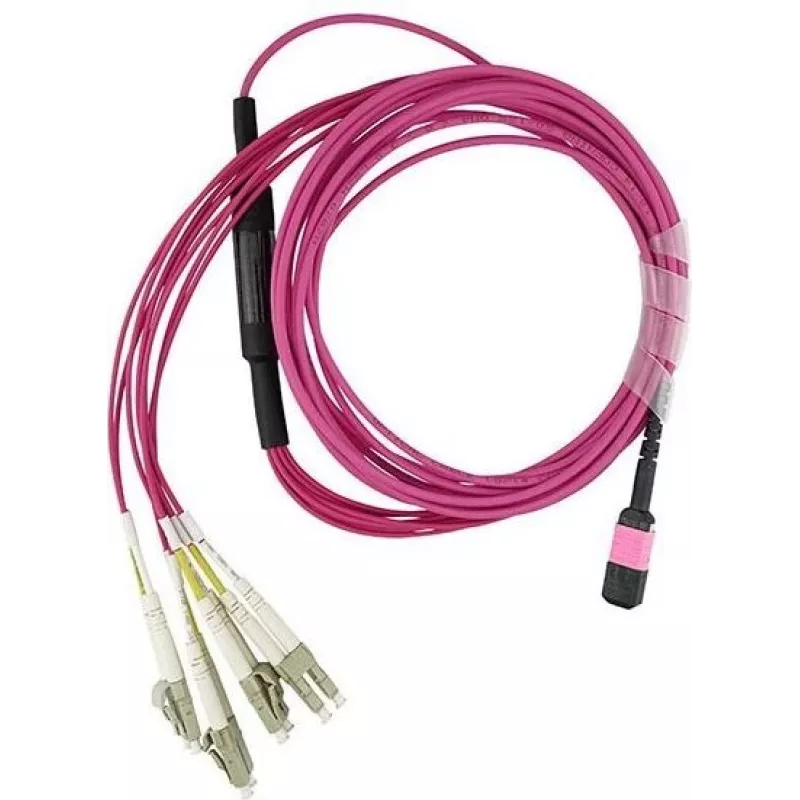

Šis BlueOptics MCA7J60-C007-BO šakotinis šviesolaidinis kabelis skirtas didelio tankio instaliacijoms duomenų centruose ir tinkluose, kur reikia pereiti nuo MPO magistralinių linijų prie standartinių LC dvipusių prievadų. Viename gale yra 8 gyslų MPO/UPC jungtis (be kaiščių), kitame – keturios dvipusės LC/UPC jungtys, leidžiančios tiesiogiai prijungti įrangą be papildomų adapterių.

Kabelis pagamintas naudojant OM4 klasės daugiamodį pluoštą (50/125 µm), užtikrinantį aukštą pralaidumą ir didesnį atstumą, palyginti su žemesnėmis klasėmis. Jis tinka 10G, 40G ir 100G daugiamodėms sistemoms, kai naudojamas pagal specifikacijas. 3,0 mm LSŽ (mažai dūmų, be halogenų) apvalkalas sumažina toksiškų išmetimų gaisro atveju, o rausva spalva padeda greitai identifikuoti OM4 jungtis.

Prie kabelio pridedama gamyklinė bandymo ataskaita, patvirtinanti įterpimo nuostolius ir tęstinumą. Tai užtikrina patikimą veikimą ir sumažina diegimo riziką.

Pagrindinės techninės specifikacijos

• Tipas: Šakotinis (breakout) šviesolaidinis kabelis
• Jungtys: MPO/UPC (be kaiščių) → 4× Duplex LC/UPC
• Pluoštas: Daugiamodis OM4 50/125 µm, 8 gyslos
• Ilgis: 7,5 m
• Apvalkalas: 3,0 mm LSZH (mažai dūmų, be halogenų), rausvos spalvos
• Poliškumas: Atitinka standartinę MPO konfigūraciją (be kaiščių)
• Pridedama: Gamyklinė bandymo ataskaita

Kaip naudoti

Prieš montuodami įsitikinkite, kad jungtys ir siųstuvai yra švarūs, o MPO raktavimas ir poliškumas atitinka kanalų išdėstymą. Venkite staigių lenkimų ir per didelės traukos jėgos – laikykitės minimalaus lenkimo spindulio, rekomenduojamo 3,0 mm daugiamodžiams kabeliams. Prijunkite MPO galą prie MPO magistralės ar kasetės, o keturias dvipuses LC jungtis – prie atitinkamų LC prievadų skirstomuosiuose skyduose ar aktyvioje įrangoje. Patikrinkite ryšio tęstinumą ir įterpimo nuostolius naudodami atitinkamą testavimo įrangą arba remkitės pateikta bandymo ataskaita.

Rekomendacijos

Laikykite ir naudokite kabelį sausoje aplinkoje, venkite užlinkimų. Nenaudojamas jungtis apsaugokite dulkėms atspariais gaubteliais, kad išvengtumėte užteršimo. Reguliariai tikrinkite ir valykite pluošto galus patvirtintais valymo įrankiais. Derinkite kabelio poliškumą ir MPO konfigūraciją (be kaiščių) prie savo skirstymo schemos ir MPO kasečių, kad užtikrintumėte teisingą kanalų suderinimą.
