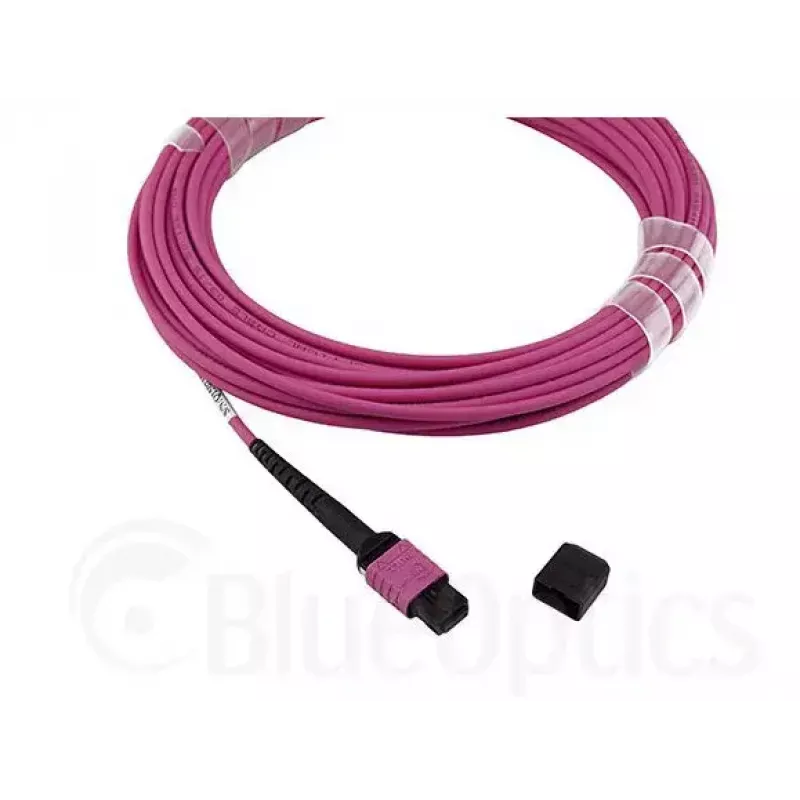

BlueOptics CBL-MPO12-4LC-OM4-5M-BO InfiniBand šviesolaidinis kabelis 4x LC MPO 5m

„BlueOptics CBL-MPO12-4LC-OM4-5M-BO“ yra 5 metrų daugiamodis OM4 šviesolaidinis kabelis su viena MPO (12 skaidulų) jungtimi ir keturiomis LC dvipusėmis jungtimis. Jis skirtas didelio tankio ir didelės spartos optiniams ryšiams duomenų centruose ir įmonių tinkluose. Naudojant lazeriu optimizuotą 50 µm OM4 skaidulą, užtikrinamas pilnas dvipusis ryšys ir mažas slopinimas trumpais ir vidutiniais atstumais. LSŽD (mažai dūmų, nulio halogenų) apvalkalas sumažina dūmų ir toksiškų išmetimų gaisro atveju, o surinktos jungtys su cirkonio keramikos ferulėmis užtikrina stabilų optinį veikimą ir ilgą tarnavimo laiką.

Privalumai

Šis InfiniBand šviesolaidinis kabelis pasižymi mažais įterpimo nuostoliais ir dideliu grįžimo slopinimu, tinkamu reikliems optiniams tinklams. Pagamintas naudojant firminius daugiamodžius pluoštus ir patikimus jungčių komponentus, kabelis gamykloje išbandomas interferometru ir OTDR, o prie jo pridedamos išmatuotų įterpimo ir grįžimo nuostolių vertės. Kompaktiška MPO į 4x LC dvipusę konfigūraciją leidžia efektyviai konsoliduoti prievadus skirstomuosiuose skyduose ir siųstuvuose, o OM4 skaidulos specifikacija pagerina modalinį pralaidumą ir palaiko didesnius duomenų perdavimo greičius daugiamodžiuose ryšiuose.

Tinka

• Duomenų centrų jungtims tarp MPO magistralių ir LC skirstomųjų skydu
• InfiniBand ir didelės spartos Ethernet trumpo ir vidutinio nuotolio ryšiams
• MPO siųstuvų prijungimui prie kelių LC dvipusių prievadų
• Didelio tankio stelažų įrengimui, kur svarbi erdvė ir kabelių valdymas

Pagrindinės specifikacijos

• Ilgis: 5 m
• Skaidulos tipas: OM4 daugiamodė, 50 µm šerdis
• Jungtis A: MPO (daugiasluoksnė), UPC poliravimas
• Jungtis B: 4 × LC dvipusė, UPC poliravimas
• Apvalkalas: LSŽD (mažai dūmų, nulio halogenų), liepsną slopinantis
• Poliravimas: UPC (ypač glaudus kontaktas) mažesniam atspindžiui

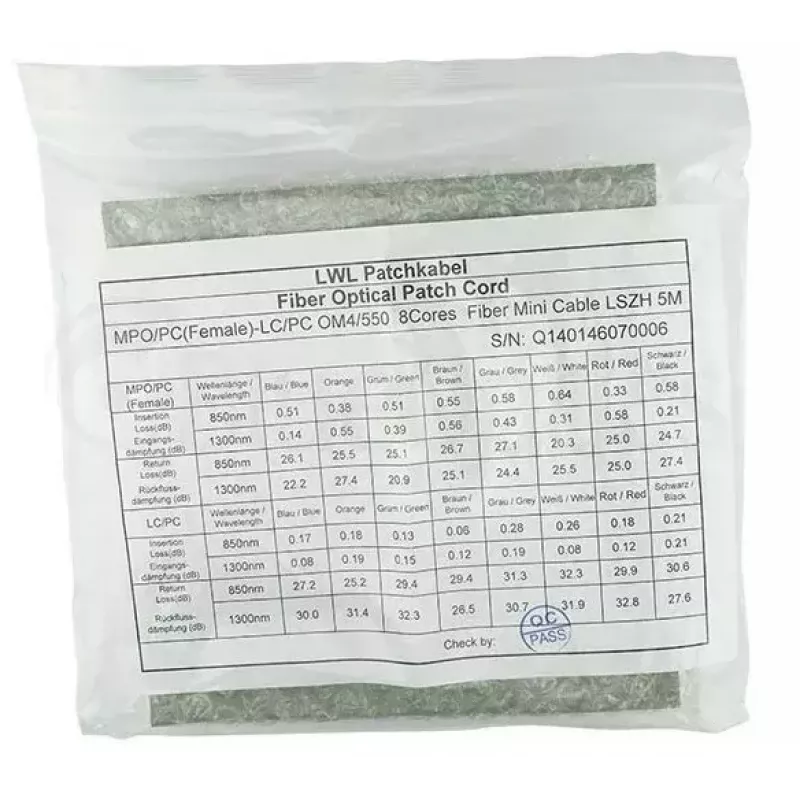

• Išbandyta: interferometru ir OTDR, pridedami išmatuotų įterpimo ir grįžimo nuostolių duomenys
• Atitiktis: pagaminta pagal pramoninius saugos ir medžiagų standartus (IEC, RoHS)

Kaip naudoti

Nutieskite kabelį pagal planuojamą kabelių valdymo kelią, vengdami aštrių lenkimų, viršijančių gamintojo nurodytą mažiausią lenkimo spindulį. Sulygiuokite ir įkiškite MPO jungtį į MPO magistralės ar siųstuvo lizdą, kol ji užsifiksuos, ir kiekvieną LC dvipusę jungtį įjunkite į atitinkamą LC prievadą skirstomajame skyde ar siųstuve, laikydamiesi teisingos poliškumo tvarkos, kad būtų užtikrintas pilnas dvipusis ryšys. Prieš jungdami įsitikinkite, kad jungtys yra švarios, kad būtų išvengta užteršimo sukeltų signalo nuostolių; naudokite tinkamus šviesolaidžio valymo įrankius ar servetėles. Po montavimo patikrinkite ryšio veikimą optiniu galios matuokliu ar atitinkama įranga ir palyginkite išmatuotus įterpimo bei grįžimo nuostolius su pateiktu matavimo protokolu.

Rekomendacijos

Laikykite ir tvarkykite kabelį švarioje aplinkoje, kai nenaudojate, uždėkite apsauginius dangtelius ant jungčių, venkite gniuždymo jėgų ar užlinkimų. Nuolatiniams įrengimams viešose ar uždarose erdvėse LSŽD apvalkalas sumažina kenksmingas išmetamąsias medžiagas. Ilgalaikiam patikimumui suplanuokite periodinius vizualinius patikrinimus ir jungčių galų valymą bei pakartotinį ryšių tikrinimą po bet kokio reikšmingo pertvarkymo.
