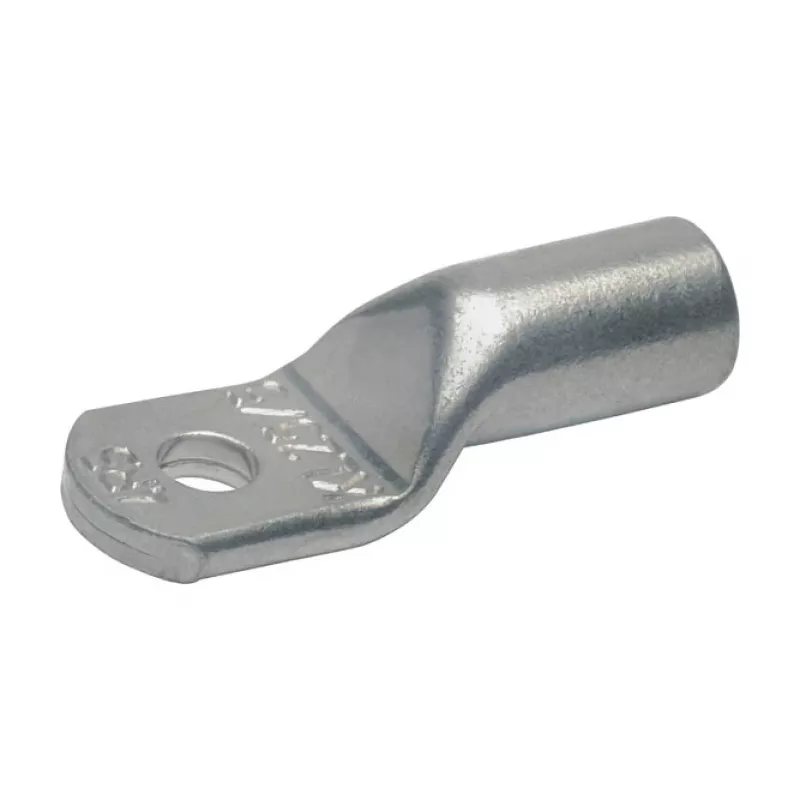

KLAU 7R12 Varinis užspaudžiamas kabelio antgalis 70 mm² M12, elektrolitiškai skarduotas, DIN 46235

Perkaitimas, įtampos kritimai ar netikėtas įrangos gedimas – dažnos pasekmės, kai didelių srovių grandinėse naudojamos nepatikimos jungtys. KLAU 7R12 varinis užspaudžiamas kabelio antgalis pašalina šią riziką, užtikrindamas nuolatinę, mažos varžos jungtį tarp 70 mm² varinio laidininko ir M12 varžto ar smeigės. Pagamintas iš elektrolitinio vario ir elektrolitiškai skarduotas, šis antgalis sukurtas reikalaujančioms pramoninėms ir elektros skirstymo aplinkoms.

Kam jis skirtas

Elektrikams, skydų gamintojams ir priežiūros technikams, kuriems reikia patikimų didelio skerspjūvio kabelių užbaigimų. Tinka skirstomiesiems įrenginiams, variklių valdymo centrams, įžeminimo sistemoms ir atsinaujinančios energijos įrenginiams, kur yra vibracija, šiluminiai ciklai ir drėgmė.

Pagrindinės savybės

• Medžiaga: elektrolitinis varis (E-Cu) – puikus laidumas ir lankstumas.
• Paviršiaus apdorojimas: elektrolitinis skardinimas – apsauga nuo oksidacijos ir ilgalaikis kontakto patikimumas.
• Laidininko skerspjūvis: 70 mm² – idealu didelių srovių maitinimo kabeliams.
• Varžto anga: 12,5 mm skersmens, suderinama su M12 varžtais ar smeigėmis.
• Atitiktis standartui: DIN 46235 – garantuojamas matmenų tikslumas ir veikimo charakteristikos.
• Jungimo būdas: užspaudimas – dujoms nepralaidi, vibracijai atspari jungtis.
• Neizoliuotas dizainas – tinka naudoti su termosusitraukiančiais vamzdeliais ar kitomis izoliacijos sistemomis.

Specifikacijos

• Gaminio tipas: užspaudžiamas kabelio antgalis
• Medžiaga: elektrolitinis varis (E-Cu)
• Laidininko skerspjūvis: 70 mm²
• Varžto angos skersmuo: 12,5 mm
• Varžto dydžio suderinamumas: M12
• Standarto atitiktis: DIN 46235
• Paviršiaus apdorojimas: elektrolitinis skardinimas
• Jungimo būdas: užspaudimas
• Laidininko medžiagos suderinamumas: varis (Cu)
• Izoliacija: neizoliuotas
• Montavimo angų skaičius: 1
• Darbinės temperatūros diapazonas: nuo -55°C iki +150°C
• Įtampos įvertinimas: iki 1000 V (priklausomai nuo naudojimo)
• Antgalio tipas: standartinis vamzdinis
• Naudojimas: elektros skirstymas, pramoninis laidų sujungimas, įžeminimas
• Apsauga nuo korozijos: taip (dėl skardinimo)
• Atitiktis RoHS: taip
• Serija: 7R

Patarimai

Naudokite šešiakampį užspaudimo įrankį, atitinkantį antgalio dydį, kad užtikrintumėte patikimą jungtį. Po užspaudimo uždėkite termosusitraukiantį vamzdelį izoliacijai ir sandarumui. Visada patikrinkite varžto angos dydį pagal savo varžtą ar smeigę, kad užtikrintumėte tvirtą prigludimą.
