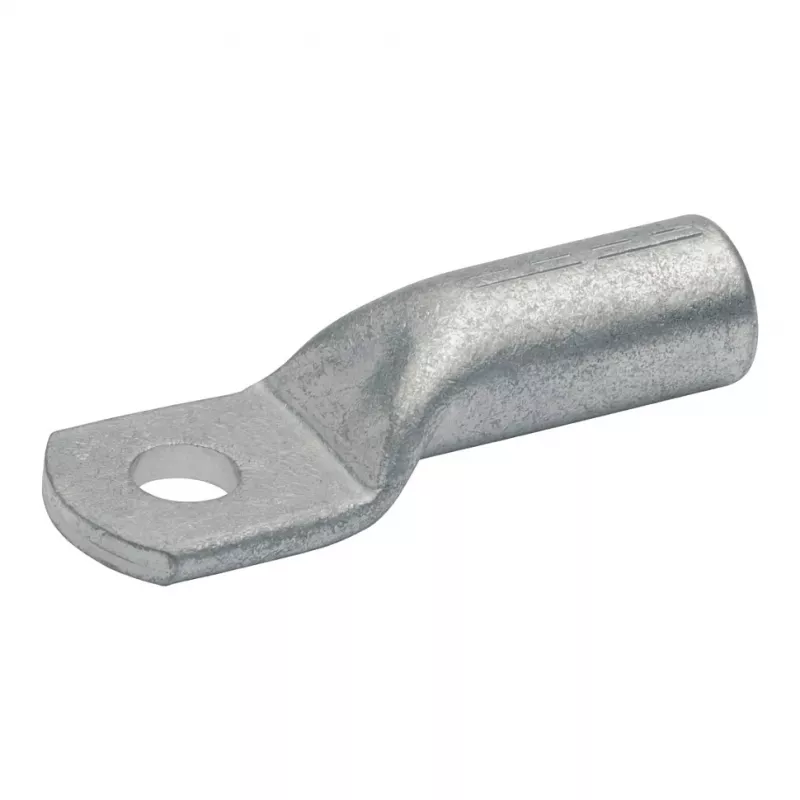

GUSTAV KLAUKE GMBH KLAU presuojama kabelio įvorė 103R10 16mm² M10 DIN 46235

16 mm² varinių laidų gyslų užbaigimui presavimo būdu reikia garantuoto, dujoms nepralaidžio kontakto – kitaip dėl prasto sujungimo gali kilti perkaitimas, įtampos kritimas ar net gaisras. KLAU presuojama kabelio įvorė 103R10 užtikrina šaltai suvirintą, hermetišką presuotą jungtį, atitinkančią griežtus DIN 46235 reikalavimus. Elektrolitinio vario konstrukcija su alavo danga garantuoja puikų laidumą ir atsparumą korozijai, todėl ši įvorė yra patikimas sprendimas pramoninėse, energetikos ir pastatų instaliacijose.

Kam skirta

Ši kabelio įvorė skirta elektrikams, skydų gamintojams ir priežiūros technikams, kuriems reikia patikimų, standartus atitinkančių varinių laidų užbaigimų. Ji tinka smulkiagysliams ir daugiagysliams laidininkams (2, 5, 6 klasės pagal VDE 0295) elektros skirstymo, valdymo spintų ir mechanizmų įrenginiuose, kur svarbi ilgaamžė, mažos varžos jungtis.

Pagrindiniai privalumai

• Presuojama kabelio įvorė 16 mm² variniams laidininkams su M10 varžto anga
• Atitinka DIN 46235 standartą – matmenų ir eksploatacinių savybių vienodumas
• Pagaminta iš elektrolitinio vario (E-Cu) su galvanine alavo danga apsaugai nuo korozijos
• Patikros anga leidžia vizualiai įsitikinti, kad laidininkas tinkamai įstatytas prieš presavimą
• Neizoliuota vamzdinė įvorė – patikimas presavimas standartiniais įrankiais
• Platus darbinės temperatūros diapazonas nuo -55°C iki +150°C ir įtampa iki 1000 V
• Atitinka RoHS reikalavimus ir yra be halogenų

Specifikacijos

• Gaminio tipas: presuojama kabelio įvorė
• Standartas: DIN 46235
• Kabelio skerspjūvis: 16 mm²
• Varžto angos skersmuo: M10
• Medžiaga: elektrolitinis varis (E-Cu)
• Paviršiaus apdorojimas: galvaninis alavavimas
• Suderinama su variniais laidininkais
• Laidininko tipas: smulkiagyslis, daugiagyslis (2, 5, 6 klasės pagal VDE 0295)
• Sujungimo būdas: presavimas
• Izoliacija: neizoliuota
• Darbinės temperatūros diapazonas: -55°C iki +150°C
• Įtampos vertė: iki 1000 V
• Įvorės tipas: vamzdinė
• Patikros anga: taip
• Atitiktis RoHS: taip
• Be halogenų: taip
• Gamintojo serija: 103R
• Spalva: metalinė (sidabriškai pilka)

Patarimai

Visada naudokite presavimo įrankį, atitinkantį įvorės dydį ir laidininko skerspjūvį, kad gautumėte dujoms nepralaidžią jungtį. Prieš presuodami įsitikinkite, kad laidininkas visiškai įstatytas į įvorę ir matomas per patikros angą. Lauko ar atšiauriomis sąlygomis, jei to reikalauja vietiniai reglamentai, apsvarstykite papildomą sandarinimą ar izoliaciją.
