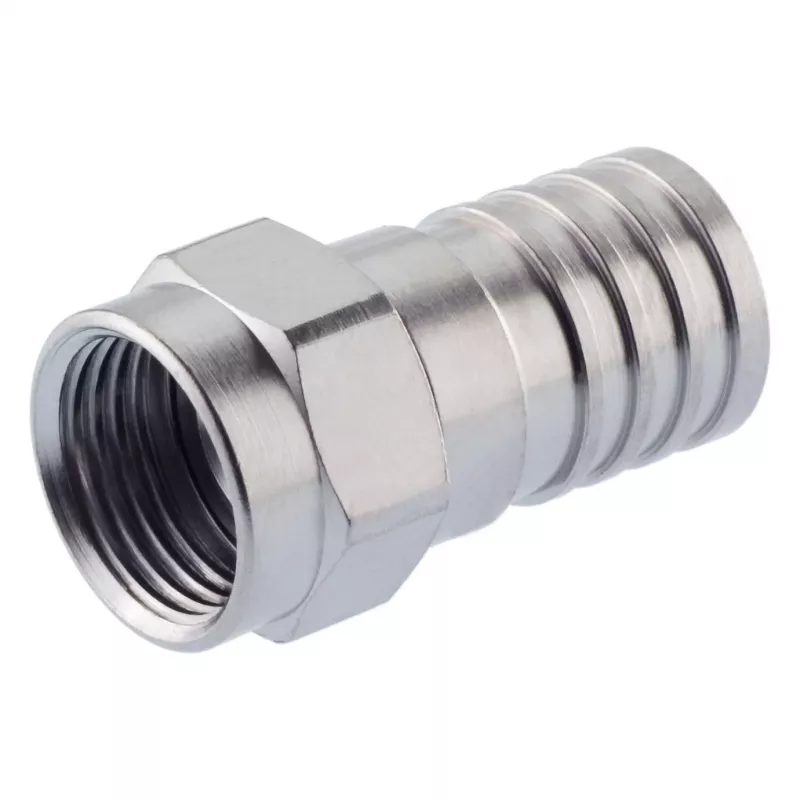

Kathrein EMK 11 F-Connector Crimp 7mm

Daugiau nei 90 dB ekranavimo efektyvumas ir didesnis nei 20 dB atspindžio slopinimas 1000 MHz dažnyje – tai Kathrein EMK 11 F-connector crimp 7mm, užtikrinantis švarų signalo perdavimą palydovinėms ir kabelinės televizijos sistemoms.

Privalumai profesionalams

• Crimp tipo jungtis tiek vidiniam, tiek išoriniam laidininkui – patikimas ir ilgaamžis sujungimas
• 75 omų varža, 0–2400 MHz dažnių diapazonas – tinka SAT, CATV, DVB-T/T2
• Įterpimo slopinimas mažesnis nei 0,2 dB esant 1000 MHz – minimalūs signalo nuostoliai
• Nikeliuotas žalvarinis korpusas – atsparus korozijai, ilgaamžis
• Atitinka EN 50083-2 standartą

Kam skirta

Ši jungtis skirta montuotojams ir techninės priežiūros specialistams, kurie dirba su 7 mm skersmens koaksialiniais kabeliais patalpų sąlygomis. Idealiai tinka palydovinės televizijos (SAT), kabelinės televizijos (CATV) ir antžeminės skaitmeninės televizijos (DVB-T/T2) sistemoms, kur reikalingas patikimas ir stabilus ryšys.

Techninė specifikacija

• Jungties tipas: F-connector
• Suderinamumas su kabeliu: 7 mm skersmens koaksialinis kabelis
• Jungimo būdas: Crimp
• Varža: 75 Ohm
• Dažnių diapazonas: 0–2400 MHz
• Ekranavimo efektyvumas: > 90 dB
• Atspindžio slopinimas: > 20 dB esant 1000 MHz
• Įterpimo slopinimas: < 0,2 dB esant 1000 MHz
• Korpuso medžiaga: žalvaris, nikeliuotas
• Naudojimas: SAT, CATV, DVB-T/T2
• Montavimo aplinka: patalpose
• Gamintojo serija: EMK
• Standartas: EN 50083-2

Kaip naudoti

Nuluokite koaksialinį kabelį taip, kad vidinis laidininkas išsikištų maždaug 2 mm, o išorinis ekranavimas būtų atlenktas ant kabelio apvalkalo. Užmaukite crimp žiedą ant kabelio, tada užspauskite jungtį specialiomis crimp replėmis. Patikrinkite, ar jungtis tvirtai laikosi ir ar nėra trumpojo jungimo tarp vidinio ir išorinio laidininkų.

Patarimas: visada naudokite tinkamo dydžio crimp įrankį, kad užtikrintumėte tolygų spaudimą ir išvengtumėte signalo nuostolių. Periodiškai patikrinkite jungčių tvirtumą ir, esant reikalui, priveržkite. Laikykite jungtis sausose patalpose, kad išvengtumėte korozijos.
