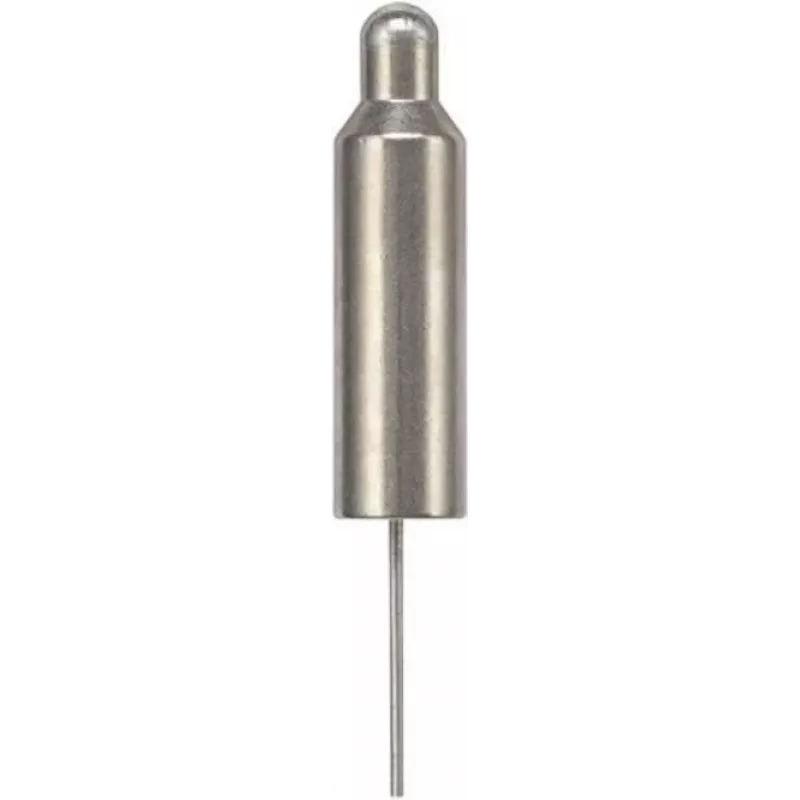

Koaksialinis terminavimo rezistorius Jung R75 75 Ω (R75) – RF koaksialinės linijos terminavimas

Jung R75 yra 75 Ω koaksialinis terminavimo rezistorius, sukurtas užtikrinti stabilią varžinę apkrovą RF koaksialinėms linijoms ir suderintai įrangai. Jis naudojamas ten, kur reikalingas apibrėžtas 75 omų terminavimas, siekiant sumažinti atspindžius, išlaikyti signalo vientisumą ir stabilizuoti garso/vaizdo paskirstymo tinklų, RF bandymų sąrankų ir linijos galo įrenginių veikimą. Pasyvi konstrukcija nereikalauja maitinimo ir užtikrina pastovią varžą numatytame dažnių diapazone, tinkamame RF ir vaizdo programoms.

Privalumai

Koaksialinis terminavimo rezistorius suteikia tikslią 75 Ω apkrovą, kuri sumažina stovinčias bangas ir signalo grįžties nuostolius koaksialinėse perdavimo linijose. Dėl pasyvios, tvirtos konstrukcijos jis pasižymi ilgalaikiu mechaniniu ir elektriniu stabilumu be išorinio maitinimo poreikio. Paprasta forma leidžia lengvai integruoti į paskirstymo sistemas, bandymų stendus ir galines jungtis, išlaikant pastovų varžų suderinimą.

Pagrindinės specifikacijos

• Varža: 75 Ω
• Tipas: Koaksialinis terminavimo rezistorius
• Dažnių diapazonas: Tinka RF ir vaizdo dažniams
• Konstrukcija: Pasyvi, nereikalaujanti maitinimo
• Jungtis: Standartinė koaksialinė sąsaja

Kaip naudoti

Prijunkite Jung R75 tiesiai prie koaksialinės linijos ar įrenginio prievado, kuriam reikalinga 75 Ω terminacija. Užtikrinkite patikimą jungties sujungimą ir teisingą orientaciją; įrenginys veikia kaip pasyvus rezistorius ir nereikalauja konfigūravimo. Matavimo ar bandymų sąrankose prijunkite terminaciją prie linijos galo arba nurodyto taško, kad užtikrintumėte apibrėžtą apkrovą ir sumažintumėte atspindėtus signalus.

Rekomendacijos

Sumontuokite rezistorių fiziniame koaksialinio ruožo gale arba nurodytame terminavimo taške, kad pasiektumėte efektyvų varžų suderinimą. Venkite korozinės aplinkos ir per didelio mechaninio streso; periodiškai tikrinkite jungties vientisumą, kad išlaikytumėte pastovų elektrinį kontaktą. Atliekant matavimus, prieš fiksuojant rezultatus leiskite sistemai stabilizuotis po prijungimo.
