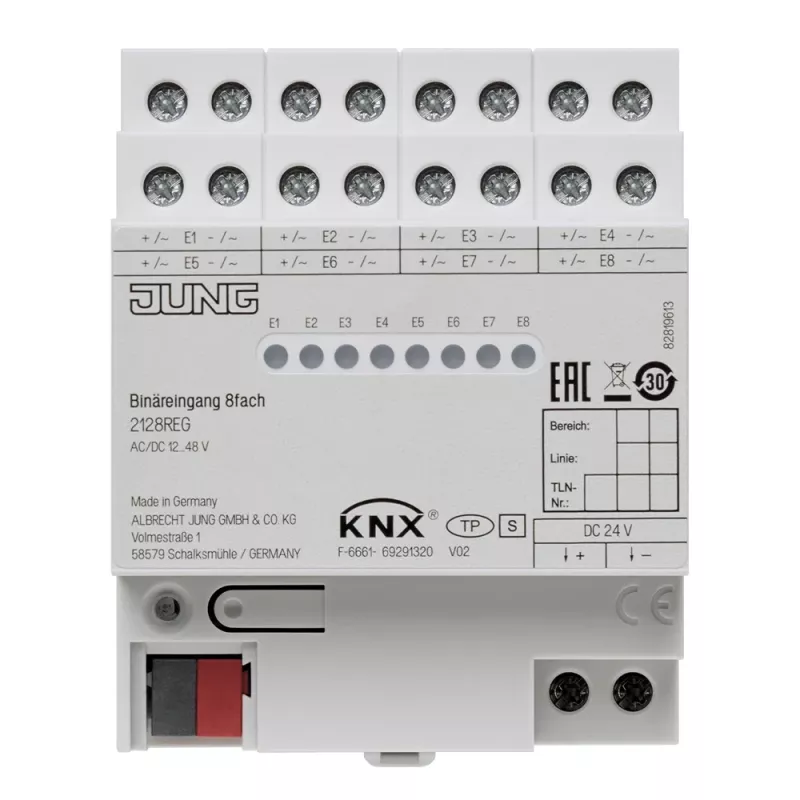

JUNG KNX 8 kanalų binarinių įėjimų modulis, DIN bėgių montavimas, 4 TE plotis 2128REG

Kai komerciniame ar gyvenamajame pastate reikia integruoti įprastus jungiklius, langų kontaktus ar mygtukus į KNX magistralę, JUNG 2128REG modulis leidžia tai padaryti be papildomų išmaniųjų įrenginių. Jis paverčia iki aštuonių potencialo neturinčių kontaktų būsenas KNX telegramomis, todėl apšvietimo, žaliuzių ar kitų magistralės įrenginių valdymas tampa centralizuotas ir patikimas.

Kodėl verta rinktis

Modulis montuojamas ant DIN bėgių elektros skirstomuosiuose skyduose, užima tik 4 TE (72 mm) pločio vietos, o tai leidžia taupyti vietą net ir dideliuose projektuose. Varžtiniai gnybtai užtikrina patikimą laidų sujungimą, o KNX sertifikatas garantuoja suderinamumą su standartine ETS programine įranga.

Pagrindinės specifikacijos

• Magistralės sistema: KNX (TP)
• Funkcija: binarinis įėjimas, 8 kanalai
• Įėjimo tipas: potencialo neturintys kontaktai

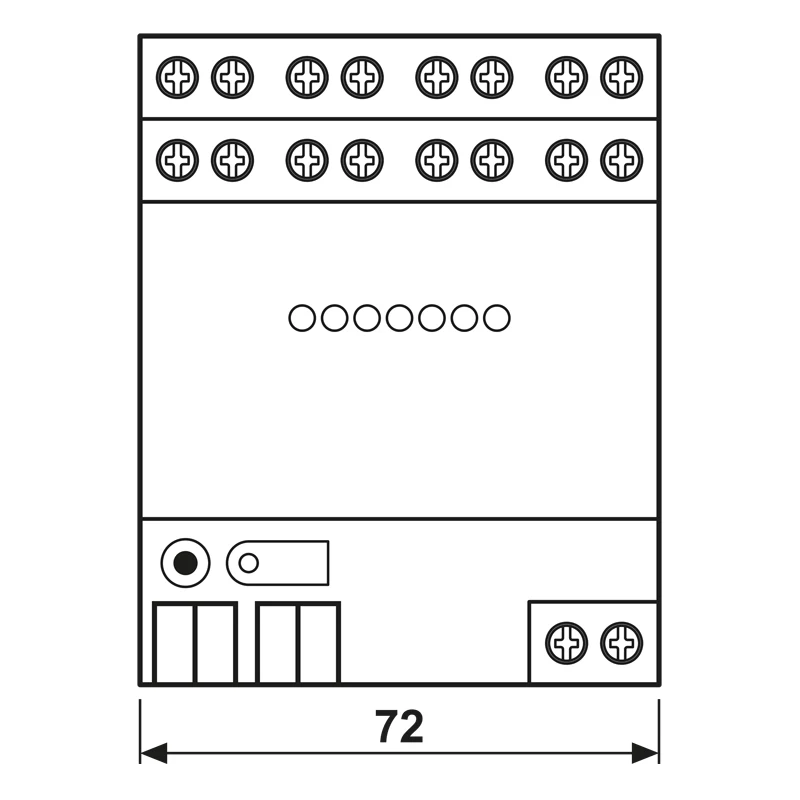

• Montavimas: DIN bėgiai (REG), plotis 4 TE (72 mm)
• KNX magistralės įtampa: 21–30 V DC
• Srovės suvartojimas: maks. 10 mA
• Prijungimas: varžtiniai gnybtai
• Konfigūravimas: ETS programinė įranga
• Apsaugos klasė: IP20
• Darbinė temperatūra: nuo 0 iki +45 °C
• Korpuso medžiaga: termoplastikas
• Sertifikatas: KNX sertifikuotas

Kam tinka

• Įprastų jungiklių integravimui į KNX išmaniuosius namus
• Langų ir durų kontaktų stebėjimui saugumo ar HVAC valdymo tikslais
• Apšvietimo ir žaliuzių valdymui per KNX vykdiklius
• Scenų valdymo ir sekų logikos įgyvendinimui komerciniuose pastatuose

Kaip naudoti

Prijunkite potencialo neturinčius kontaktus prie atitinkamų įėjimų varžtinių gnybtų, o modulį užfiksuokite ant DIN bėgio skirstomajame skyde. Konfigūravimas atliekamas ETS programine įranga, kurioje nustatomi kanalų parametrai: perjungimas, reguliavimas, žaliuzių valdymas, vertės siuntimas, scenų iškvietimas, skaičiuotuvas ar sekų valdiklis. Modulis maitinamas iš KNX magistralės, todėl papildomas maitinimo šaltinis nereikalingas.

Patarimas: prieš montuodami skirstomajame skyde įsitikinkite, kad KNX magistralės maitinimas yra išjungtas. Kad išvengtumėte klaidų, ETS projekte aiškiai pažymėkite kiekvieno kanalo paskirtį – tai palengvins diagnostiką ir vėlesnius pakeitimus. Modulis skirtas naudoti tik sausose patalpose (IP20), todėl nelaikykite jo drėgnose ar lauko sąlygose.
