ABB Application Controller BACnet/IP, DIN bėgelio, 24 V AC/DC, 4 UI, 4 DO, 4 AO, 2 Ethernet, KNX, Web Server 2CDG110206R0011

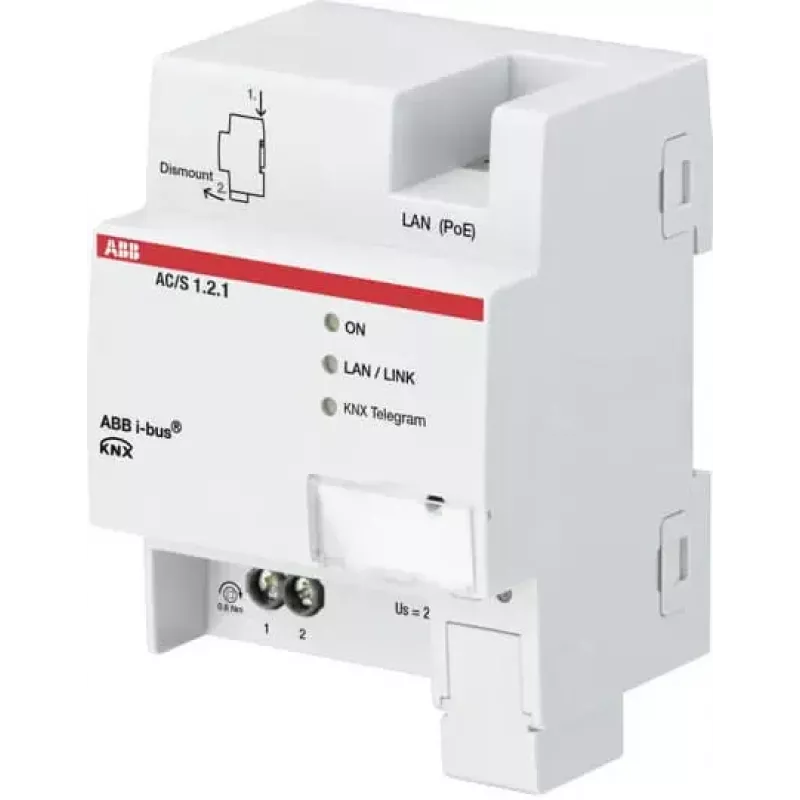

ABB Application Controller BACnet/IP (AC/S1.2.1) – tai kompaktiškas DIN bėgelio modulis, sujungiantis BACnet/IP serverį, KNX sąsają ir programuojamą loginį valdiklį. Jis leidžia tiesiogiai integruoti KNX įrenginius į BACnet/IP pastatų valdymo sistemas be papildomų tarpinių įrenginių.

Kam skirtas

Sistemų integratoriams, pastatų automatizavimo inžinieriams ir objektų valdytojams, kuriems reikia sujungti KNX lauko įrenginius su BACnet/IP valdymo sistemomis arba turėti kompaktišką programuojamą valdiklį ŠVOK, apšvietimo ir energijos valdymo sprendimams.

Pagrindinės savybės

• BACnet/IP serveris (B-BC profilis) su integruotu web serveriu konfigūravimui ir stebėjimui.
• 4 universalūs įėjimai, konfigūruojami kaip skaitmeniniai, varžos, 0–10 V arba 0–20 mA.
• 4 relinės išvestys (24 V AC/DC, 0,5 A) ir 4 analoginės išvestys (0–10 V, 20 mA).
• 2 Ethernet prievadai (10/100 Mbps) BACnet/IP ryšiui ir programavimui.
• KNX magistralės jungtis per vidinį magistralės gnybtą.
• Montavimas ant DIN bėgelio, 6 modulių plotis, 24 V AC/DC maitinimas.
• Realaus laiko laikrodis su baterijos atsarginiu maitinimu grafikams ir laiko valdymui.

Specifikacijos

• Maitinimo įtampa: 24 V AC/DC
• Energijos suvartojimas: maks. 5 W
• Darbinė temperatūra: 0 °C … +50 °C
• Medžiaga: plastikas
• Pagrindinė sąsaja: 2 x RJ45 Ethernet
• Išvesties sąsaja: 4 relinės išvestys, 4 analoginės išvestys

Naudojimas

Pradiniam nustatymui ir diagnostikai naudokite integruotą web serverį. Didesniems projektams valdiklį programuokite su ABB Automation Builder ar kitais BACnet suderinamais įrankiais. Užtikrinkite stabilų maitinimą nurodytame įtampos diapazone, kad išvengtumėte netikėtų perkrovimų.

Patarimas: prieš montuodami ant DIN bėgelio, patikrinkite, ar visi KNX ir Ethernet kabeliai tinkamai paženklinti – tai palengvins paleidimo darbus ir sumažins klaidų riziką.
