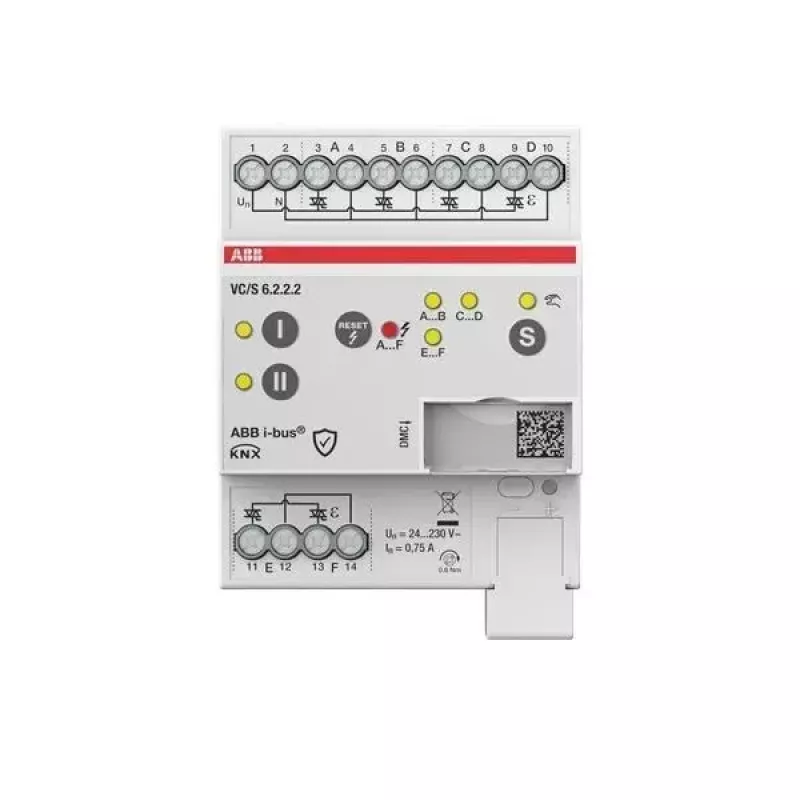

ABB VC/S6.2.2.2 KNX vožtuvų pavarų valdiklis, 6 kanalų, rankinis valdymas, DIN bėgelis 2CDG110330R0011

Pastatų automatizavimo inžinieriams, projektuojantiems kelių zonų šildymo ir vėsinimo sistemas, reikalingas patikimas ir lankstus vožtuvų valdymas. ABB VC/S6.2.2.2 KNX vožtuvų pavarų valdiklis su 6 nepriklausomais kanalais užtikrina precizų reguliavimą ir tiesioginę vietinę intervenciją per mygtukus bei LED indikatorius.

Privalumai

• Integruoti PI, 2 taškų ir 3 taškų valdymo algoritmai prisitaiko prie įvairių vožtuvų pavarų.
• Išėjimai gali valdyti 0-10 V DC, PWM arba perjungimo signalus, todėl tinka tiek elektroterminėms, tiek elektromotorinėms pavaroms.
• Rankinis kiekvieno kanalo valdymas supaprastina paleidimą ir trikčių šalinimą.
• Apsauga nuo užšalimo ir vožtuvų apsauga apsaugo sistemą tuščiosios eigos metu.
• Klaidų aptikimas ir būsenos grįžtamasis ryšys padidina sistemos skaidrumą.
• Scenų valdymas leidžia iš anksto nustatyti pavarų būsenas lanksčiam patalpų automatizavimui.

Tinka

• KNX pastatų automatizavimo projektams, reikalaujantiems kelių zonų vožtuvų valdymo.
• Šildymo ir vėsinimo sistemoms su elektroterminėmis arba elektromotorinėmis pavaromis.
• Montavimui ant DIN bėgelio skirstomuosiuose skyduose.
• Integracijai su ETS konfigūravimo įrankiu.

Pagrindinės specifikacijos

• Produkto tipas: KNX vožtuvų pavarų valdiklis
• Kanalų skaičius: 6
• Valdymo tipas: PI reguliatorius, 2 taškų, 3 taškų
• Išėjimo signalas: 0-10 V DC, PWM, perjungimas
• Išėjimo srovė (0-10 V): maks. 1 mA vienam kanalui
• Išėjimo srovė (perjungimas): maks. 0,5 A vienam kanalui
• Magistralės sistema: KNX (EIB)
• Maitinimo įtampa: 21-30 V DC per KNX magistralę
• Pagalbinė maitinimo įtampa: 24 V AC/DC
• Energijos suvartojimas (KNX): maks. 10 mA
• Energijos suvartojimas (pagalbinis): maks. 10 VA
• Rankinis valdymas: taip, kiekvienam kanalui su mygtukais ir LED
• Montavimas: DIN bėgelis (EN 60715)
• Modulio plotis: 4 DIN moduliai
• Darbinė temperatūra: 0 °C iki +45 °C
• Komunikacijos sąsaja: KNX TP1
• Konfigūravimo įrankis: ETS

Naudojimo rekomendacijos

Naudokite su 24 V AC/DC šiluminėmis arba motorizuotomis vožtuvų pavaromis. ETS konfigūruokite valdymo parametrus, scenas ir priverstinį režimą. Įsitikinkite, kad pagalbinis maitinimo šaltinis atitinka bendrą pavarų apkrovą.
