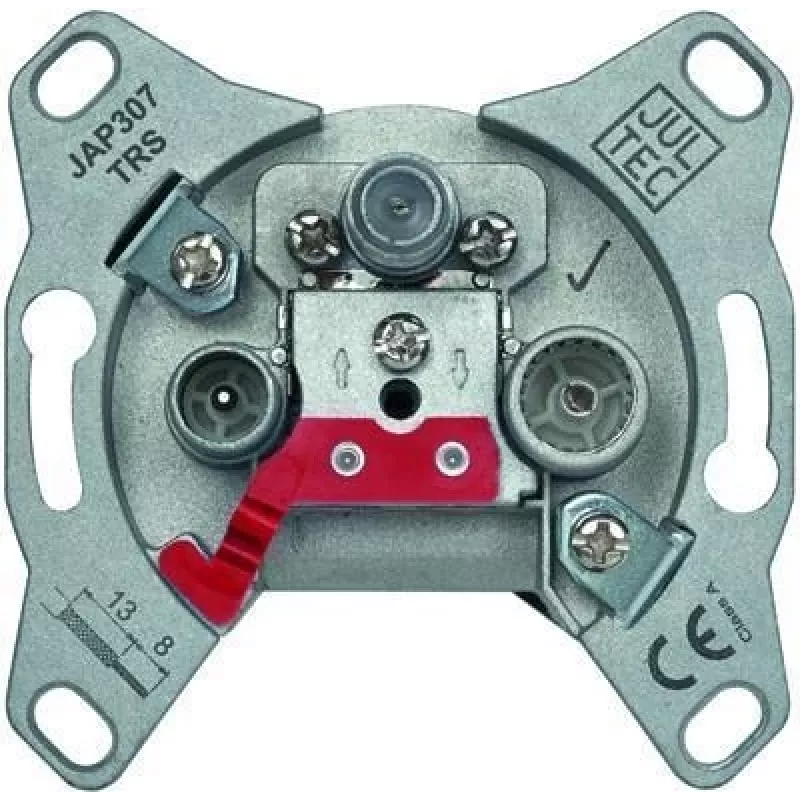

Jultec JAP307TRS programuojama vieno išėjimo antenos rozetė su 7 dB išvesties nuostoliu TV, radijo ir SAT

Profesionalams, projektuojantiems ir prižiūrintiems signalų paskirstymo sistemas, Jultec JAP307TRS siūlo tai, ko reikia stabiliai ir ilgaamžei infrastruktūrai: tiksliai programuojamą vieno išėjimo antenos rozetę, kuri užtikrina 7 dB išvesties nuostolį TV, radijo ir SAT dažnių juostose. Ši rozetė skirta montuoti į sieną ir integruojama su Jultec JPS sistemų valdikliais, leidžiančiais reguliuoti grįžtamojo kanalo slopinimą bei aktyvuoti išėjimą tiesiog iš centrinio bloko. Tai sprendimas, kuris sumažina derinimo laiką objekte ir palaiko ilgalaikį sistemos patikimumą.

Privalumai, svarbūs profesionalams

Programuojamas grįžtamojo kanalo slopinimas leidžia tiksliai suderinti siunčiamus signalus, sumažinti trukdžius ir išlaikyti tinklo našumą. 7 dB išvesties nuostolis yra tinkamas kaskadinėms instalacijoms, kai reikia subalansuoti signalų lygius. Trys išėjimai – TV, radijas ir SAT – padengia įprastus priėmimo poreikius. Nuolatinės srovės pralaidumas (iki 500 mA) maitina palydovinį LNB tiesiai per rozetę, supaprastindamas kabeliavimą. Didelis izoliavimas tarp išėjimų (>20 dB) apsaugo nuo tarpusavio trukdžių, o A klasės ekranavimas užtikrina atsparumą išoriniams triukšmams. Įleidžiamas montavimas suteikia tvarkingą ir profesionalią išvaizdą.

Kam tinka

• Palydovinės ir antžeminės televizijos paskirstymui individualiuose namuose ir butuose
• Jultec JPS sistemų instaliacijoms, kuriose reikalingos programuojamos rozetės
• Grįžtamojo kanalo sprendimams, tokiems kaip kabelinio modemo ir interaktyviosios televizijos
• Instaliacijoms, kuriose LNB maitinimas turi būti tiekiamas per rozetę
• Įleidžiamam montavimui gyvenamosiose, biuro ir viešbučių patalpose

Pagrindinės specifikacijos

• Rozetės tipas: vieno išėjimo (linijos pabaigos)
• Išėjimai: TV (IEC moteriškas), radijas (IEC vyriškas), SAT (F jungtis)
• Išvesties nuostolis: 7 dB (TV, radijas, SAT)
• Dažnių diapazonas: 5–862 MHz (TV/radijas), 950–2400 MHz (SAT)
• Grįžtamasis kanalas: 5–65 MHz, programuojamas slopinimas
• Nuolatinės srovės pralaidumas: taip, maks. 500 mA (SAT išėjimas)
• Ekranavimo klasė: A
• Varža: 75 omų
• Montavimas: įleidžiamas
• Izoliavimas: >20 dB (TV-radijas, TV-SAT)
• Atspindžio nuostoliai: >10 dB

Kaip naudoti

Sumontuokite rozetę įleidžiamai sienoje ir prijunkite koaksialinius kabelius prie atitinkamų TV, radijo ir SAT išėjimų. Jei naudojate Jultec JPS sistemą, sukonfigūruokite grįžtamojo kanalo slopinimą ir išėjimo aktyvavimą per sistemos valdiklį. Nepalikite nenaudojamų išėjimų neprijungtų – uždenkite juos 75 omų varžomis, kad išlaikytumėte signalo vientisumą. Maitindami LNB per rozetę, patikrinkite, kad bendra srovė neviršytų 500 mA.

Rekomendacijos

Norėdami išnaudoti visas JAP307TRS programavimo galimybes, naudokite ją kartu su Jultec JPS sistemos valdikliu. Visada užbaikite nenaudojamus išėjimus 75 omų varžomis – tai padės išvengti atspindžių ir išlaikyti stabilų signalą. SAT jungtims naudokite aukštos kokybės koaksialinius kabelius ir F jungtis, kad sumažintumėte nuostolius. Reguliariai tikrinkite sistemos parametrus, ypač jei keičiasi abonentų skaičius arba pridedate naujų įrenginių.
