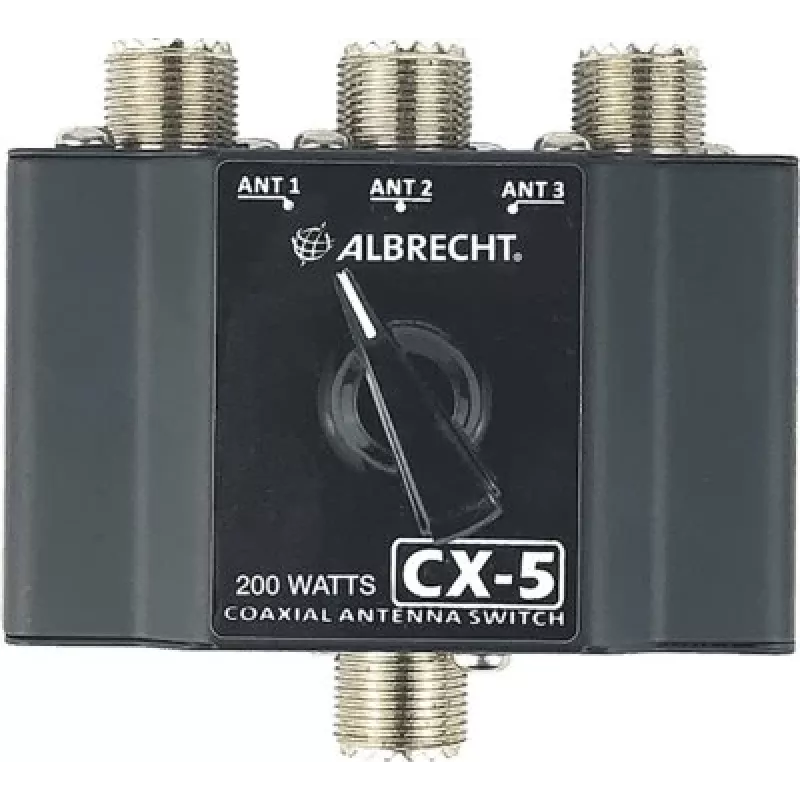

Midland Albrecht CX-5 3 krypčių antenos perjungiklis 7402

Vienu metu prie vieno radijo galima prijungti iki trijų antenų, o perjungimas tarp jų atliekamas paprastu sukimosi rankenėliu. „Midland Albrecht CX-5 3-Way Antenna Switch 7402“ yra rankinis antenos perjungiklis, skirtas patikimam RF signalo perdavimui nuo DC iki 800 MHz dažnių. Tai sprendimas, leidžiantis išvengti nuolatinio kabelių perjungimo rankiniu būdu, išlaikant signalo kokybę.

Kam skirtas

Šis antenos perjungiklis idealiai tinka radijo mėgėjams, trumpųjų bangų klausytojams ir RF technikams, kuriems reikia perjungti kelias antenas neprarandant signalo stiprumo. Jis puikiai tinka bazinėms stotims, lauko operacijoms ar bet kokiai konfigūracijai, kur svarbus patogumas ir erdvės taupymas.

Pagrindinės savybės

• 3 krypčių rankinis perjungimas: viena įvestis, trys išvestys lanksčiam antenų valdymui.
• Platus dažnių diapazonas: veikia nuo DC iki 800 MHz, apima HF, VHF ir UHF juostas.
• Didelė galia: palaiko iki 1000 W PEP ir 200 W CW, tinka galingiems transiveriams.
• Maži įvedimo nuostoliai: mažiau nei 0,2 dB esant 500 MHz, užtikrina minimalų signalo susilpnėjimą.
• Puiki izoliacija: didesnė nei 50 dB esant 500 MHz, apsaugo nuo trukdžių tarp kanalų.
• Patvari konstrukcija: metalinis korpusas su SO-239 (UHF moteriškais) jungtimis, užtikrinančiomis ilgaamžiškumą ir suderinamumą.

Specifikacijos

• Perjungiklio tipas: 3 krypčių rankinis
• Dažnių diapazonas: DC - 800 MHz
• Impedansas: 50 Ohm
• Maksimali galia (PEP): 1000 W
• Maksimali galia (CW): 200 W
• Įvedimo nuostoliai: < 0,2 dB (esant 500 MHz)
• Izoliacija: > 50 dB (esant 500 MHz)
• VSWR: < 1,2:1 (esant 500 MHz)
• Jungties tipas: SO-239 (UHF moteriška)
• Jungčių skaičius: 4 (1 įvestis, 3 išvestys)
• Perjungimo mechanizmas: sukimosi rankenėlė
• Korpuso medžiaga: metalas
• Spalva: juoda

Naudojimo patarimai

Kad užtikrintumėte maksimalų našumą, visos nenaudojamos jungtys turi būti tinkamai uždaromos arba uždengiamos, siekiant išvengti RF nuotėkio. Perjungiklį geriausia naudoti sausose, vidaus patalpose, kad metalinis korpusas ir jungtys nekoroduotų. Jei naudosite lauke, rekomenduojama papildoma apsauginė dėžutė.

Patarimas: prieš perjungdami antenas, visada išjunkite radijo siųstuvą. Tai apsaugos perjungiklio kontaktus nuo lanko ir prailgins jo tarnavimo laiką.
