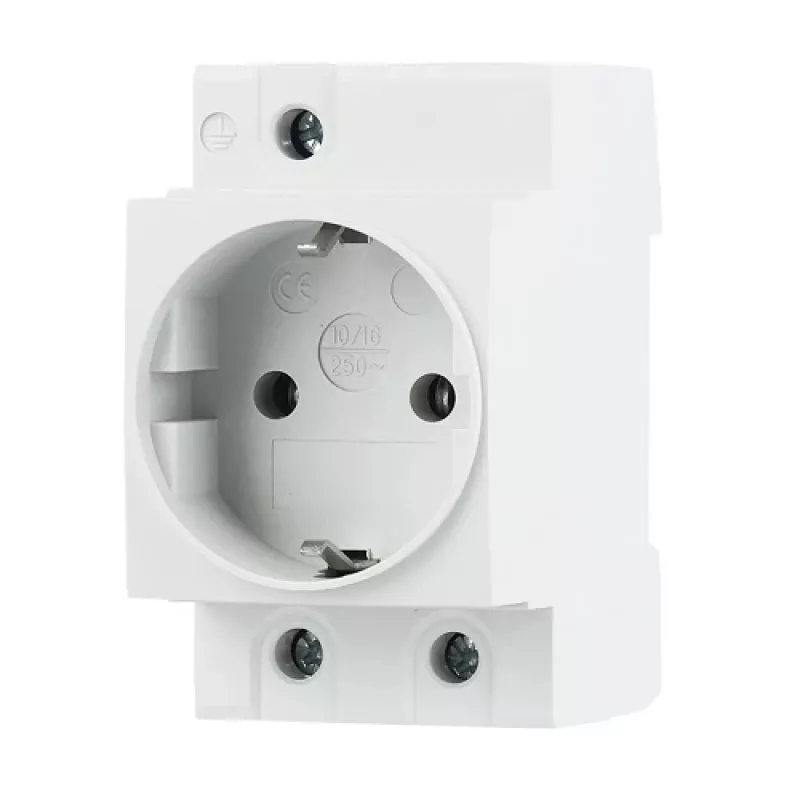

Modulinis kištukinis lizdas CNC TMS-5 EL240296 16A EU — 16 A, europietiškas modulinis lizdas

Modulinis kištukinis lizdas CNC TMS-5 EL240296 yra 16 A europietiško (Schuko) tipo modulinis lizdas, skirtas montuoti ant 35 mm DIN bėgelio skirstomuosiuose skyduose, valdymo pultuose ir moduliniuose rėmuose. Įrenginys užtikrina du polius (fazę ir nulį) bei apsauginį įžeminimą (2P+PE), skirtą vienfazių kintamosios srovės įrenginių prijungimui pagalbinėse grandinėse. Korpusas pagamintas iš ugniai atsparaus plastiko, o gaminys atitinka IEC60884-1 reikalavimus. Montavimą ir prijungimą turi atlikti kvalifikuotas elektros personalas.

Privalumai

Modulinis lizdas pasižymi kompaktiška DIN bėgelio forma, 44 mm pločio, skirta 16 A ir 220 V kintamajai įtampai standartinėms vienfazėms apkrovoms. Jis palaiko iki 25 mm² skerspjūvio laidus, leidžia jungti iš viršaus ir apačios, o elektrinis tarnavimo laikas siekia iki 5000 ciklų. IP20 apsaugos klasė tinka vidaus elektros spintoms ir valdymo pultams.

Kur naudoti

• Įrankių ir nešiojamos įrangos maitinimui dirbtuvėse ir laboratorijose
• Pagalbiniams lizdams skirstomuosiuose skyduose ir valdymo pultuose
• Pramoninės automatikos pultuose ir moduliniuose skirstomuosiuose skyduose
• Modulinių lizdų konfigūracijų keitimui ar plėtimui gyvenamosiose ar lengvosios komercijos sistemose

Pagrindinės techninės specifikacijos

• Modelis: CNC TMS-5 EL240296
• Konfigūracija: 2P+PE (fazė, nulis, apsauginis įžeminimas)
• Vardinė srovė: 16 A
• Vardinė įtampa: AC 220 V, 50/60 Hz
• Elektrinis tarnavimo laikas: 5000 ciklų
• Apsaugos klasė: IP20
• Laidų skerspjūvis: iki 25 mm²
• Prijungimas: iš viršaus ir apačios
• Montavimas: DIN bėgelis EN 60715 (35 mm)
• Matmenys: 76 × 64,4 × 44 mm
• Plotis ant DIN bėgelio: 44 mm
• Spalva: balta
• Standartas: IEC60884-1
• Garantija: 24 mėnesiai

Kaip naudoti

Sumontuokite modulinį lizdą ant tinkamo 35 mm DIN bėgelio skirstomajame skyde ar valdymo spintoje. Atlikite elektros jungtis iš viršutinių arba apatinių gnybtų pagal skydo laidų schemą, užtikrindami teisingą fazės, nulio ir apsauginio įžeminimo prijungimą. Priveržkite gnybtus pagal gamintojo nurodytą sukimo momentą ir patikrinkite jungčių tęstinumą. Nenaudokite lizdo viršydami jo vardinę srovę ir įtampą. Montuoti, jungti ir aptarnauti įrenginį gali tik kvalifikuotas elektros personalas.

Rekomendacijos

Naudokite šį modulinį lizdą vidaus, apsaugotuose įrenginiuose spintose ar pultuose, kur tinka IP20 apsauga. Venkite drėgmės, dulkių ar mechaninių smūgių. Reguliariai tikrinkite gnybtų priveržimą ir prijungtų laidų būklę; pakeiskite lizdą, jei pastebėta mechaninių pažeidimų ar susidėvėjimo.
